Спецификации
Номер модели :
Муха (0.3-3) x 1500
Место происхождения :
Wuxi, Китай
Количество минимального заказа :
1SET
Условия оплаты :
T/T
Срок поставки :
120-150days
Упаковывая детали :
40HC x 3
Имя :
Линия роторных ножниц обрабатыванная изделие на определенную длину
Особенность :
Высокоскоростная высокая точность
Материал :
HRC, CRC, GI, PPGI, SS
Толщина листа :
0.3-3 мм
Ширина листа :
500-1500 мм
Идентификатор катушки :
508 мм
Кольцо Od :
2000 мм
Масса катушки :
20-25T
Длина резки :
200 -3000mm
Скорость резки :
максимальные 150 отрезков/минута
Резать стиль :
Роторные ножницы
Разровнитель :
4Hi, 6hi
Общая мощность :
300 кВт
Территория :
25м х 8м
Описание

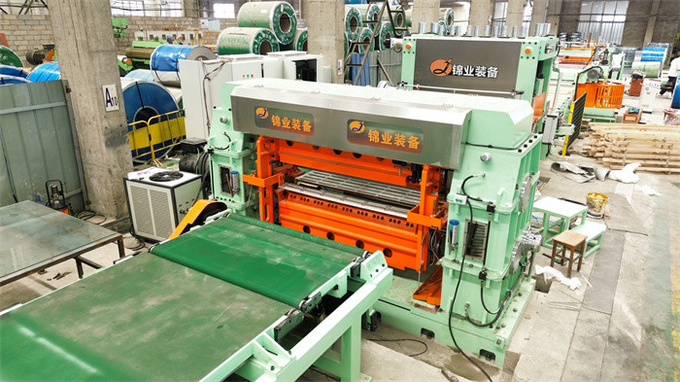

Точная вращающаяся стрижка на длину высокоскоростной летучей резки



Ротационная линия резки на длину - это передовая высокоскоростная высокоточная машина резки на длину, особенно подходящая для резки листового металла легкого калибра:

  • длина листов легкого калибра длинна, например, длина листов толщиной 0,2 мм в 10 раз больше длины листов 2 мм, более высокая производительность разрезанных листов требует более высокой скорости линии.
  • Тонкий лист может быть легко отрезан одним быстрым ударом, поэтому доступна вращающаяся резка: лист работает со стабильной скоростью,вращающаяся стрижка вращается и отрезает лист в цикле под обратной связью длины замкнутого цикла, максимальная частота резки может быть до 150 раз/мин. линейная скорость производства до 80 м/мин
  • Ротационная стрижка особенно подходит для коротких листов, хотя чрезвычайно короткие листы не могут работать слишком быстро, частота резки все еще может составлять около 100 штук / мин.

Сравнение 2 мм катушки и 0,2 мм катушки:

  Спецификация катушки Длина листа Скорость режущей линии Время резки на катушку
0.2мм катушный лист 508 мм ID, ширина 1250 мм, 15 т ~7500м 80 м/мин 95 минут
Лист с катушкой длиной 2 мм Идентификатор 508 мм, ширина 1250 мм, 15Т ~750м 80 м/мин 9.5 мин.



Параметры:

Входное сырье и готовый продукт
Сырье Горяче-холодно оцинкованные, холодно прокатаные, цветно-покрытые катушки
Механические свойства Прочность на тягу σb≤460Mpa, σ0,2≤280Mpa
Толщина 00,2-2,0 мм,
Ширина 500-1500 мм (максимум)
Передозировка. ≤ Φ1800 мм
Идентификация. Φ508 мм (увеличить до Φ610 мм с уплотнениями)
Максимальная масса 15 тонн, 20 тонн
Длина листа 200 - 4000 мм
Толерантность длины Л0= 1M±0,3 мм (одинаковая скорость)
Л0= 1 M±0,4 мм (ускорение / замедление)
Толерантность диагональной длины Л1= 1M±0,5 мм
Высота укладки Максимальная длина 650 мм (древесная опора высотой около 150 мм)
Максимальная накладная масса 5 тонн



  Параметры CTL для полетов
1 Линейная скорость 0-80 м/мин
2 Скорость прокладки 0-15 м/мин
3 Силовое питание 380В / 50Гц / 3PH
4 Установленная мощность Около 250 кВт
5 Поперечный путь Два ножа летают напротив резания
Резание Механизм резания рельсов
6 Путь управления Управление переменным током, CNC и PLC
7 Двигатель a. Двигатель скручивания: AC 30KW b. Двигатель выравнивания: AC 75KW

c. Сервомотор с вращающимися ножницами:

90 кВт переменного тока



Состав:

  Положение Количество
1 Погрузочная станция 1
2 Погрузочный вагон 1
3 Декоиллер 1
4 Металлическая выровнительная машина (19 роликов) 1
5 Устройство сервопитания (включая ламинирующее устройство) 1
6 Ротационный высокоскоростной летящий резак 1

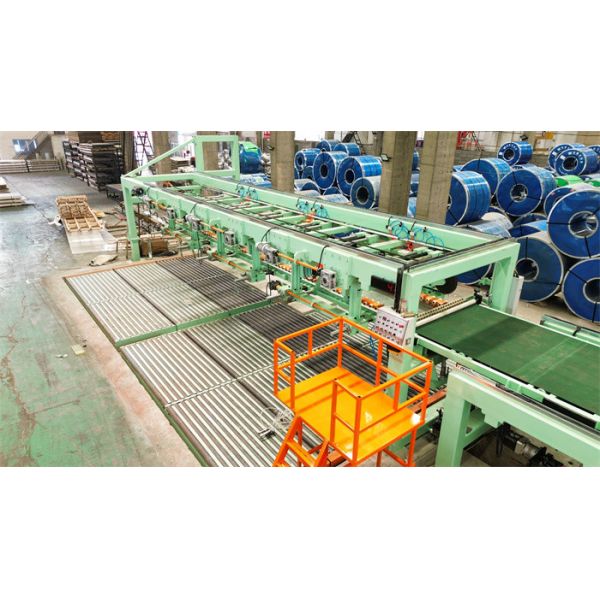

7 Трехступенчатый конвейер 1
8 1СтАвтоматическая машина для сбора листов 1
9 2ндАвтоматическая сборная машина 1
10 Гидравлическая система 1
11 Пневматическая система 1
12 Система смазки 1
13 Электрическая система 1
