Фланец трубы титана BL RF слепой с поднятым CNC стороны Gr2 Gr7 Gr12 подвергал механической обработке
Фланец трубы титана BL RF слепой с поднятым CNC стороны Gr2 Gr7 Gr12 подвергал механической обработке
Фланец трубы титана BL RF слепой с поднятым CNC стороны Gr2 Gr7 Gr12 подвергал механической обработке
Фланец трубы титана BL RF слепой с поднятым CNC стороны Gr2 Gr7 Gr12 подвергал механической обработке
Фланец трубы титана BL RF слепой с поднятым CNC стороны Gr2 Gr7 Gr12 подвергал механической обработке
Фланец трубы титана BL RF слепой с поднятым CNC стороны Gr2 Gr7 Gr12 подвергал механической обработке
Спецификации
Номер модели :
LH-BL
Место происхождения :
Baoji, Китай
Количество минимального заказа :
1 часть
Условия оплаты :
L/C, T/T, западное соединение
Способность поставки :
5000 ПК в месяц
Срок поставки :
3-15 дней работы
Упаковывая детали :
Созданный программу-оболочку пеной, который содержат в коробке переклейки для экспорта
Наименование продукта :
Титановый фланц BL
Стандартный :
ANSI B16.5
Материал :
Gr2, Gr7, Gr12
Применение :
Химическая промышленность
Поверхность уплотнения :
RF
Размер :
NPS 1/2 - NPS 24 ((DN 10 - 2000)
Давление :
150#-2500#
Поверхность :
Полированные
Техника :
Froged и CNC подвергли механической обработке
Проверка :
Ультразвуковое испытание и отчет об испытаниях материалов EN10204.3.1
Описание

BL RF gr2 gr7 gr12 титановые трубы с закрытым фланцем с поднятой поверхностью



1. Информация о продукте Титанового закрытого фланца



Продукт титановый слепой фланц
Наименование товара BL RF gr2 gr7 gr12 титановые трубы с закрытым фланцем с поднятой поверхностью
Применение химическая промышленность
Стандартный ANSI B16.5, ASME B16.5, EN1092-1,JIS B2220, DIN2627-2628
Материал Уровень 1, 2, 5, 7, 12
Размер 1/2" ~ 30" NB, NPS 1/2 - NPS 24 (DN 10 - 2000)
Давление PN0.25~32Mpa/ (DIN) PN6,PN10,PN16,PN25 хотя PN250/ 150LB, 250LB,300LB, 400LB,500LB, 600LB,900LB, 1500LB,2500LB.
Поверхность уплотнения RF, FF, TG, RJ и т.д.
Техника Прочие изделия, изготовленные из металла или из других материалов



2. Спецификация титанового слепого фланца



Спецификации для титановых слепых фланцев класса 150



Класс 150 Титановый закрытый фланц
Ном.
Проводка
Размер		 Фланц
Диа.		 Фланц
Толстый		 Поднято
Лицо Диа.		 Нет, нет, нет.
из
Дырки		 Диа.
из
Свинки		 Диа.
Круг болта
1/2 3-1/2 7/16 1-3/8 4 1/2 2-3/8
3/4 3-7/8 1/2 1-11/16 4 1/2 2-3/4
1 4-1/4 9/16 2 4 1/2 3-1/8
1-1/4 4-5/8 5/8 2-1/2 4 1/2 3-1/2
1-1/2 5 11/16 2-7/8 4 1/2 3-7/8
2 6 3/4 3-5/8 4 5/8 4-3/4
2-1/2 7 7/8 4-1/8 4 5/8 5-1/2
3 7-1/2 15/16 5 4 5/8 6
3-1/2 8-1/2 15/16 5-1/2 8 5/8 7
4 9 15/16 6-3/16 8 5/8 7-1/2
5 10 15/16 7-5/16 8 3/4 8-1/2
6 11 1 8-1/2 8 3/4 9-1/2
8 13-2/2 1-1/8 10-5/8 8 3/4 11-3/4
10 16 1-3/16 12-3/4 12 7/8 14/4
12 19 1-1/4 15 12 7/8 17
14 21 1-3/8 16-1/4 12 1 18-3/4
16 23 1/ 2 1-7/16 18 1/2 16 1 21-1/4
18 25 1-9/16 21 16 1-1/8 22-3/4
20 27 1/ 2 1-11/16 23 20 1-1/8 25
24 32 1-7/8 27-1/4 20 1-1/4 29 1/ 2



Спецификация для титанового слепого фланца класса 300



Титановый закрытый фланц класса 300
Ном.
Проводка
Размер		 Фланц
Диа.		 Фланц
Толстый		 Поднято
Лицо Диа.		 Нет, нет, нет.
из
Дырки		 Диа.
Из
Свинки		 Диа.
Круг болта
1/2 3-3/4 9/16 1-3/8 4 1/2 2-5/8
3/4 4-5/8 5/8 1-11/16 4 5/8 3-1/4
1 4-7/8 11/16 2 4 5/8 3-1/2
1-1/4 5-1/4 3/4 2-1/2 4 5/8 3-7/8
1-1/2 6-1/8 13/16 2-7/8 4 3/4 4-1/2
2 6-1/2 7/8 3-5/8 8 5/8 5
2-1/2 7-1/2 1 4-1/8 8 3/4 5-7/8
3 8-1/4 1-1/8 5 8 3/4 6-5/8



3.Химические требования к титановому слепому фланцу

  N В H Фэ О Аль. V Pd Мо Ни. Ти
Группа 1 0.03 0.08 0.015 0.20 0.18 / / / / / мяч
Gr2 0.03 0.08 0.015 0.30 0.25 / / / / / мяч
Gr5 0.05 0.08 0.015 0.40 0.20 5.5~6.75 3.5 ~ 4.5 / / / мяч
Gr7 0.03 0.08 0.015 0.30 0.25 / / 0.12 ~ 0.25 / / мяч
Gr12 0.03 0.08 0.015 0.30 0.25 / / / 0.2 ~ 0.4 0.6 ~ 0.9 мяч



4. Требования к тяге титанового слепого фланца

Уровень Прочность на растяжение ((мин) Устойчивость выброса ((мин) Удлинение ((%)
Кс М Па Кс М Па
1 35 240 20 138 24
2 50 345 40 275 20
5 130 895 120 828 10
7 50 345 40 275 20
12 70 438 50 345 18



5Подробные изображения титанового слепого фланца

Фланец трубы титана BL RF слепой с поднятым CNC стороны Gr2 Gr7 Gr12 подвергал механической обработке



6Наша компания.

  • Как ведущий производитель и трейдер титанового слепого фланца более 16 лет, Baoji Lihua имеет различные формы для фланцев, поэтому мы можем производить титановый слепого фланца во всех стандартах, включая EN1092-1,ASME B16.5, DIN и BS и т.д.
  • Мы экспортировали наши титановые слепые фланцы во многие страны, включая Италию, Россию, Турцию и Чили и т. Д. Качество нашей продукции широко признано.
  • Исключительно на заказ.
  • Мы очень хорошо знаем рынок, поэтому наша цена сделает вас более конкурентоспособными.
  • У нас есть профессиональная техническая команда. Наша компания предлагает вам полный сервис от A до Z, с нашей специализированной командой.

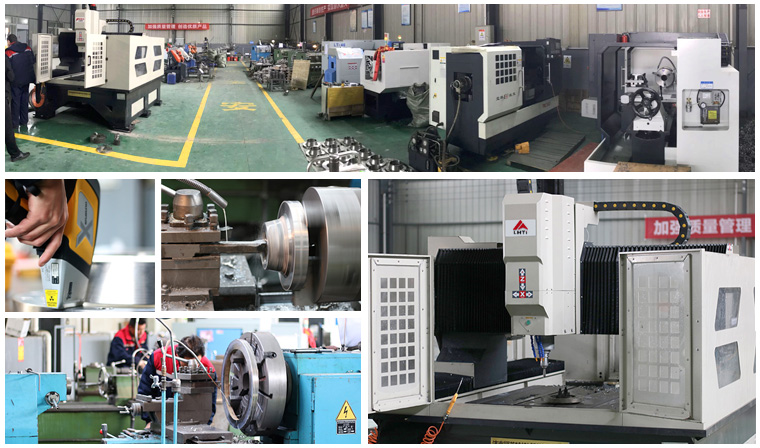

7Наш завод.

Фланец трубы титана BL RF слепой с поднятым CNC стороны Gr2 Gr7 Gr12 подвергал механической обработке



8Все тесты на титановый слепой фланс

Визуальное испытание (VT)

Ультразвуковое испытание (УТ)

Рентгенографическое исследование (RT)

Проверка магнитных частиц (MT)

Испытание проникновения/проникновение красителя (PT)

Испытание тока вихря (ET)

Акустические выбросы (AE)



9. Применение титанового скольжения на фланце

  • Компании по бурению нефти в море
  • Производство энергии
  • Нефтехимия
  • Переработка газа
  • Специальные химические вещества
  • Фармацевтические продукты
  • Фармацевтическое оборудование
  • Химическое оборудование
  • Оборудование для морской воды
  • Теплообменники
  • Конденсаторы
  • Промышленность целлюлозы и бумаги

10Люди также ищут



Титановые фланцы, титановые фланцы, титановые поднятые фасады слепых фланцев, титановые промышленных трубных фланцев, титановые фланцы спецификации, титановые фланцы цена, титановые фланцы ценовой список,Цена титановых фланцев, Титановый фланц размеры, Титановый фланц класс 150, Титановый фланц производитель, Титановый фланц Gr2 размеры
