Портативный трехфазный калибратор для точного измерения напряжения и тока
Портативный трехфазный калибратор для точного измерения напряжения и тока
Портативный трехфазный калибратор для точного измерения напряжения и тока
Портативный трехфазный калибратор для точного измерения напряжения и тока
Спецификации
Номер модели :
YC98S1
Место происхождения :
Китай
Минимальное количество заказов :
1
Условия оплаты :
T/T, L/C, D/P, T/T
Способность к поставкам :
50 шт/ 1 месяц
Время доставки :
6-8 недель
Подробная информация об упаковке :
случаи переклейки
Бренд :
ГЕНИ
Модель :
YC98S1
Класс точности :
00,05% / 0,2%
Испытательное напряжение :
0~500V
Течение теста :
12А прямой / 5А / 100А / 1000А / 2000А косвенный
Описание

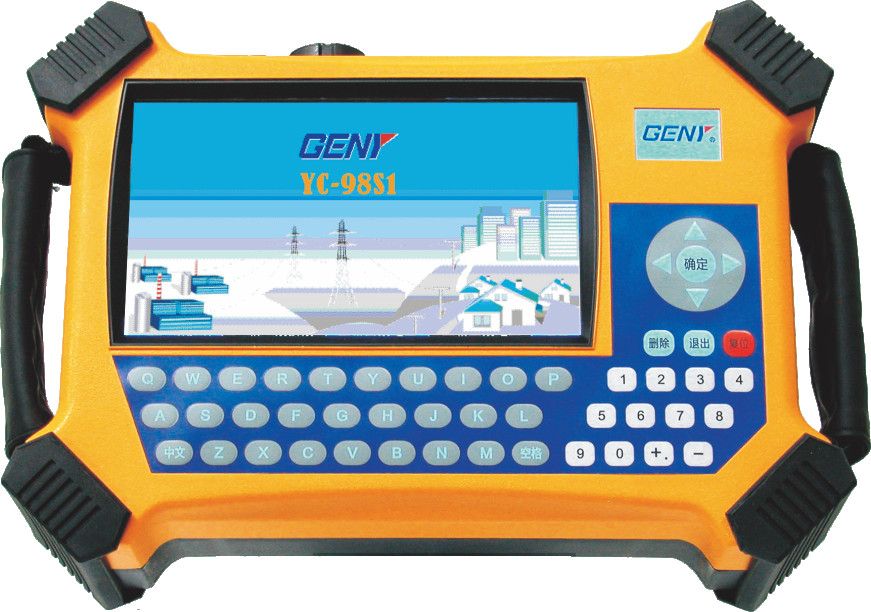

Портативный трехфазный калибратор для точного измерения напряжения и тока

YC98S1 портативный трехфазный стандартный счетчик

Инструмент YC98S1 используется для калибровки трехфазной, однофазной, активной или реактивной энергии.
Счетчики, соответствующие требованиям GB/T17215.211 (IEC62052-11), GB/T17215.311 /321/322/323
(IEC62053-11/21/22/23), а также он может быть использован в качестве напряжения, тока и мощности
Параметр переменного тока трехфазной электросети.

Этот портативный трехфазный стандартный счетчик соответствует стандарту GB/T11150-2001 (IEC60736:2001),
GB/T4793.2-2008 (IEC61010-1:2001).


Функции испытания

  1. Можно испытать один метр или два метра одновременно.
  2. Автоматическая последовательность испытаний с использованием сканирующей головки для электронных и электромеханических счетчиков
  3. Может синхронно рассчитывать все данные и отображения на интерфейсе включают полную волну
  4. Может проверять точность активной и реактивной энергии полного волномера
  5. Можно одновременно протестировать два импульса канала, чья импульсная постоянная
  6. Идентификация проводки доступна при отсутствии нагрузки.
  7. Функция накопления электрической энергии может измерять счетчик электрической энергии, когда он не имеет выхода импульса.
  8. Функция испытания на диджее
  9. Показать векторную диаграмму
  10. Может идентифицировать неправильную проводку (48 типов соединений)
  11. Инструмент может быть имитировать сцену различных проводки и получить соответствующий результат проводки и пересмотренный параметр в офисе без доступа к напряжению или текущей ситуации сигнала
  12. Гармонические функции

Спецификации

Испытательное напряжение (полная волна и основная волна)
Диапазон 0 ~ 500 В
Ошибка ± 0,05% (0,1%)
Гармоническая 2 ~ 51
Испытательный ток (полная волна и фундаментальная волна)
Диапазон (прямое соединение) 0.025A ~ 12A (Ie=5A)
Диапазон (100AClamp CT)

0.5 ~ 120A (Ie = 100A, диапазон использования = 0.01Ie ~ 2.4Ie)

(Необязательно: Ie=5A, 500A, 1000A)
Ошибка (прямое соединение) ± 0,05% (0,1%)
Ошибка (100AClamp CT) ±0,2% ((5A,100A) ±0,5% (другое)
Гармоническая 2 ~ 51
Начальный ток 0.05%I
Ошибка измерения мощности (полная волна и фундаментальная волна)
Активная мощность (прямое соединение) ± 0,05%
Активная мощность (100A ClampCT) ±0,2% ((5A,100A) ±0,5% (другое)
Реактивная мощность (прямое соединение) ± 0,1%
Реактивная мощность (100A ClampCT) ± 0,5% ((5A,100A) ± 1,0% (другое)



Ошибка измерения энергии (полная волна и фундаментальная волна)
Активная энергия (прямое соединение) ± 0,05% (± 0,1%)
Активная энергия (100A ClampCT) ±0,2% ((5A,100A) ±0,5% (другое)
Реактивная энергия (прямая связь) ± 0,1%
Реактивная энергия (100A ClampCT) ± 0,5% ((5A,100A) ± 1,0% (другое)
Ошибка (гармоническая волна)
Прямая связь kWh,U,I,P,Q,S ± 0,2% H (H=1+0,01k, k=2~51)

Клип CT

5A/100A

 kWh,U,I,P,Q,S ± 0,5% H (H=1+0,01k, k=2~51)
Выходной ток цикла для самокалибрации 5A CCT 0.05А,0.1А,0.25А,0.5А,1А,2.5А,5А

Ошибка самокалибровки 5ACCT

(линейная и фазовая ошибка)

 ± 0,1%
Сцепка CT 500A/1000A kWh,U,I,P,Q,S ± 1,0% H (H=1+0,01k, k=2~51)
Ошибка - другие
Измерение соотношения ± 0,5%
Влияние напряжения < ± 0,01%
Влияние частоты < ± 0,01%
Влияние температуры < ± 0,01%/°C
Влияние на точность в течение суток < ± 0,01%
Гармоническое влияние < ± 0,01%
Угол фазы
Диапазон - 180°~ 180°
Ошибка < ± 0,1°
Частота
Диапазон 45 ~ 65 Гц
Ошибка ± 0,01 Гц
Выходный импульс
Внутренняя высокая частота (CH) Прямая связь 10,8x109 П/кВт·ч
Клип CT 1.8x109 * ((5/Ie) P/kWh
Выход низкочастотный Прямая связь

3600P, 36000P,

360000P/kWh ((кварх, кВАх)
Клип CT

3600P, 36000P,

360000P

* ((5/Ie) P/kWh ((kvarh, kVAh)



Соотношение импульсов 1:1
Уровень выпуска +5В (можно регулировать по запросу)
Ввод импульса
Канал ввода 2
Уровень ввода 5 ~ 10 В
Максимальная частота ввода импульса Максимально 10 кГц.
Дисплей
Резолюция 7 ′′ TFT сенсорный экран
Система Windows CE
Прочие
Режим питания напряжением Внешнее питание, испытанная схема, батарея
Рабочее питание Переменное давление 55-600 В
Выдерживать напряжение 4.0кВ (конца напряжения ¤t, источники питания и низковольтные)
EFT ((Электрический быстрый переходный) 2.0 кВ
Уровень ПИ IP51
Всплеск 20,0 кВ (общий режим), 2,0 кВ (разный режим)
Сила на время стабильности < 3 минуты
Заряжаемая батарея 11.1В 3000 мАч
Потребление энергии < 9 Вт
Операционная температура Температура -20°C ~ +55°C, влажность 40% ~ 95%
Температура хранения Температура -40°C ~ +80°C, влажность 40% ~ 95%
Размер (мм) (W × H × D) Главный 245х150х50
Чемоданчик 425×336×196
Масса (кг) Главный 2
Весь набор 10
