Система испытаний счетчиков YC1893D представляет собой полностью автоматическую систему испытаний для испытаний и калибровки однофазных и трехфазных счетчиков электрической энергии, которая состоит из:

• Трехфазный источник питания
• Трехфазный стандартный показатель
• Испытательная стойка для подвески счетчика
• Система контроля тарифов (фиксированное напряжение, оптический считыватель портов, коробка управления волнообразованием)
• Другие необходимые части
• ПК и программное обеспечение для управления всей системой

Система испытаний счетчиков YC1893D полностью соответствует стандарту IEC 60736 и подходит для испытаний счетчиков в соответствии со следующими стандартами:

• IEC 62052-11 и IEC 62053-11, -21, -22, -23, -24
• IEC 62056
• EN 50470-1, EN 50470-2, EN 50470-3
• IEC 61010

Особенности и функции

• Система измерения может измерять механические счетчики, электронные механические счетчики и электронные счетчики путем автоматической, полуавтоматической или ручной работы.
• Материал из алюминиевого сплава, легкий, прочный и коррозионностойкий.
• Автоматическое позиционирование ротора отметки диска механического счетчика, с большей эффективностью.
• Сдвиг сканирующих голов упрощает управление.
• Полностью автоматическое выполнение следующих испытаний:
  • Испытание точности во всех четырех квадрантах (активная, реактивная и видимая энергия)
  • Испытание ползучести (испытание без нагрузки)
  • Испытание стартового тока
  • Испытание набора (испытание регистра)
  • Испытание константы метра
  • Испытание количества влияния (напряжение, частота, гармоническое искажение и т.д.)
  • Калибровка стандартного эталонного измерителя, имеющего более низкую точность, чем используемый стандарт эталонного измерения
  • Предварительное нагревание
  • Спад и перерывы
  • Испытание однофазных счетчиков при нарушениях
• Измерение различных констант в метрах синхронно.
• С функцией защиты от перегрузки, короткого напряжения и открытого тока.

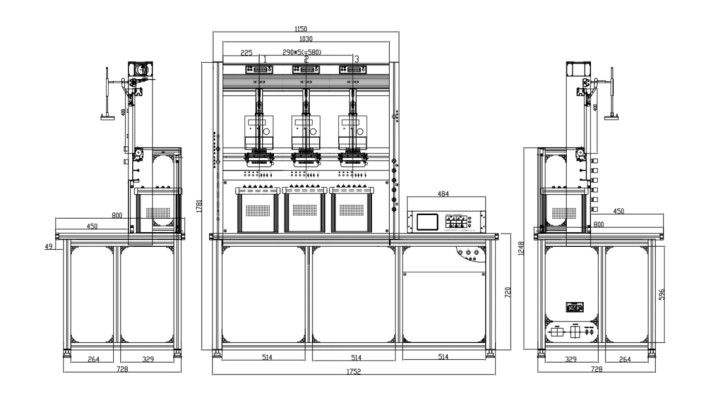

Техническая спецификация для испытательной системы с счетчиком 1 ~ 3 позиций

Испытательная скамейка имеет множественные позиции до 3 метров, 0,02% класса точности Трехфазная система измерений с ИКТ,с системой связи с несколькими последовательными портами для параллельной связи для испытания умных счетчиков.

Силовое питание

Источник питания

Напряжение
Выходное испытательное напряжение (фазно-нейтральное)	3×(24 В ≈ 480 В) или 600 В F-F на заказ
Мощность выходного напряжения	3 × 100 ВА
Резолюция	Лучше 0,01% от полномасштабного значения диапазона
Настройка точности	Лучше 0,02% при окончательном диапазоне
Стабильность	Лучше 0,005%/ч (время интеграции 150 с)
Регулирование нагрузки от 0 до максимальной нагрузки	< 0,01%
Фактор искажения	< 0,3% для линейного сопротивления нагрузки
Гармоники	2-й 21 свободнопрограммируемый
Текущий
Испытательный выходный ток	0.3 мА 120 А
Мощность выходного тока	3 × 150 ВА
Резолюция	Лучше 0,01% от полномасштабного значения диапазона
Настройка точности	Лучше 0,02% при окончательном диапазоне
Стабильность	Лучше 0,005%/ч (время интеграции 150 с)
Регулирование нагрузки от 0 до максимальной нагрузки	< 0,01%
Фактор искажения	< 0,3% для линейного сопротивления нагрузки
Гармоники	2-й 21 свободнопрограммируемый
Угол фазы
Диапазон	0 - 360°
Резолюция	00,01°
Настройка точности	0.1°
Частота
Диапазон	45 Гц 65 Гц
Резолюция	00,01 Гц
