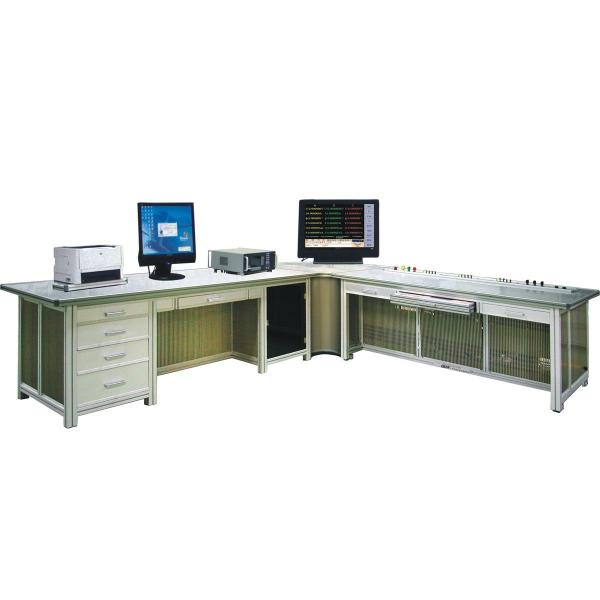

Мощная стационарная система испытаний для измерения напряжения и мощности
Мощная стационарная система испытаний для измерения напряжения и мощности
Спецификации
Номер модели :
YC-1893R
Место происхождения :
Китай
Минимальное количество заказов :
1
Условия оплаты :
T/T, L/C, D/P, T/T
Способность к поставкам :
5 комплектов / 1 месяц
Время доставки :
6-8 недель
Подробная информация об упаковке :
случаи переклейки
Структура :
Все в одном
Использование :
тарировка счетчика энергии, исследование лаборатории
Температура окружающей среды :
-10℃ к +40℃
Силовое питание :
3P4W 3×380V±10%, 50Hz±2Hz
Влажность окружающей среды :
От 35% до 85% р.х.
Разрешение напряжения тока :
0,001%
Описание

Мощная стационарная система испытаний для измерения напряжения и мощности

Технический параметр

Силовое питание / Электрическая система



Напряжение 240/415 В переменное питание (+5% и -10%) или индивидуальное
Частота 50/60 Гц ± 2 Гц
Мощность > 3 × 6 кВА
Температура окружающей среды -10°C... +40°C
Относительная влажность 35%... 95%
Заземление системы Нейтральные твердо заземленные
Уровень защиты от перенапряжений ≥ 10 кВ/120 джоулей (10/1000 мкм)


Источник питания



Напряжение
Выходное испытательное напряжение (фазно-нейтральное) 3× (24В 500В) или на заказ
Мощность выходного напряжения 3 × 100 ВА
Резолюция Лучше 0,01% от полномасштабного значения диапазона
Настройка точности Лучше 0,05% при окончательном диапазоне
Стабильность Лучше 0,005%/ч (время интеграции 150 с)
Регулирование нагрузки от 0 до максимальной нагрузки < 0,01%
Фактор искажения < 0,3% для линейного сопротивления нагрузки
Гармоники 2-й 21 свободнопрограммируемый
Текущий
Испытательный выходный ток 3 × (1mA 120A)
Мощность выходного тока 3 × 150 ВА
Резолюция Лучше 0,01% от полномасштабного значения диапазона
Настройка точности Лучше 0,05% при окончательном диапазоне
Стабильность Лучше 0,005%/ч (время интеграции 150 с)
Регулирование нагрузки от 0 до максимальной нагрузки < 0,01%
Фактор искажения < 0,3% для линейного сопротивления нагрузки
Гармоники 2-й 21 свободнопрограммируемый
Угол фазы
Диапазон 0 - 360°
Резолюция 00,01°
Настройка точности 0.1°
Частота
Диапазон 45 Гц 65 Гц
Резолюция 00,01 Гц


Справочный стандарт



Электрическое питание
Напряжение AC220V ±10%
Частота 50 Hz ± 2 Hz
Максимальное потребление энергии 45 ВА
Использование условия
Температура окружающей среды 10oC... 30oC
Относительная влажность 45%... 75%
Внешняя магнитная интенсивность ≤ 0,025 мТ
Диапазон частот 45 Гц... 65 Гц.
Испытательный ток
Диапазон 1 мА... 120 А
Ошибка

- ± 0,02% (50mA...120A) (относительное значение измерения)

- ± 0,05% (1... 50 мА) (относительное значение полного диапазона)
Текущий диапазон отображения 1.000mA... 120.000A (1A, 10A, 100A)
Испытательное напряжение
Диапазон 50В... 480В (автоматический диапазон)
Ошибка

- ± 0,02% (50V...480V) (относительное значение измерения)

- ± 0,05% (5V...50V) (относительное значение измерения)
Дисплей напряжения 50.000(V)... 480.000(V)
Ошибка измерения мощности
Активная мощность +0,02% (относительное значение измерения) 50В... 480В, 0,05А... 120А
Реактивная мощность +0,05% (относительное значение измерения) 50В... 480В, 0,05А... 120А
Очевидная мощь +0,05% (относительное значение измерения) 50В... 480В, 0,05А... 120А
Фактор мощности испытания ((PF=P/F) Ошибка: 0,05%
Дисплейный диапазон -100000... +1.00000
Постоянная энергии

CH=109 импер/кВт·ч (1A и 0,1A шаг)

CH=108 импер/кВт·ч (10А шаг)

CH=107 импер/кВт·ч (100А шаг)
Режимы измерений

- 4 провода активные/реактивные/реактивные с перекрестным соединением

- 3 провода активные/реактивные/реактивные с перекрестным соединением

- 2 провода активные/реактивные


Входный импульс энергии
Частота 0.5 кГц
Напряжение 24 В
Диапазон измерения ввода
Выпуск Импульс TTL, нагрузка > 2kΩ
Размеры (W * H * D) 131 мм * 432 мм * 470 мм
Вес 16 кг



Особенности и функции

МТС имеет следующие характеристики:

- Поддержка параллельного порта связи для тестирования умных счетчиков через RS232 / Ethernet

- калибровка терминалов на стойке для проверки на испытательной площадке

- однофазный энергометр для испытаний

- 3-фазный энергометр для испытаний

- Точность Испытание стандартного эталонного метра

- Предварительный нагрев

- Испытание точности по IEC

- Проверка ползания.

- Начало теста

- Повторяемость теста на ошибку

- Тест на набор.

- Испытание количества влияния, связанное с испытаниями точности (напряжение, частота, обратная последовательность фаз, дисбаланс напряжения)

- Влияние гармонической составляющей на напряжение и токовую цепь согласно IEC

- Контроль за манипуляциями и мошенничеством

- Субгармоники по стандартам МЭК (МЭК 62052-11 / 62053-21/22/23)

- Нечетные гармонии по стандартам IEC
