Спецификации
Количество минимального заказа :
1 часть
Способность поставки :
50, 000PCS/Year
Условия оплаты :
L/C, T/T, западное соединение
Место происхождения :
Китай
Номер модели :
VOE-2515
Упаковывая детали :
стандартный экспортируя пакет
Модель нет. :
VOE-2515
Имя :
Компаратор репроектора профиля оптически
Размер таблицы металла :
450*280мм
Размер стеклянного стола :
306*196mm
Ось перемещения этапа Xy :
250*150*100mm
Разрешение :
0.5micron
Измеряя блок :
Встроенный линейный масштаб
Измеряя точность :
микрон 2.5+L/150
Диаметр экрана :
312mm с 4 клипами
Цифровой отсчет :
DC-3000
Товарный знак :
L&D
Пакет перехода :
Вакуум & свободный пакет экспорта переклейки окуривания
Спецификация :
SGS
Начало :
Донгуан
Код HS :
903149100
Порт :
Шэньчжэнь, Китай
Описание

Использование:

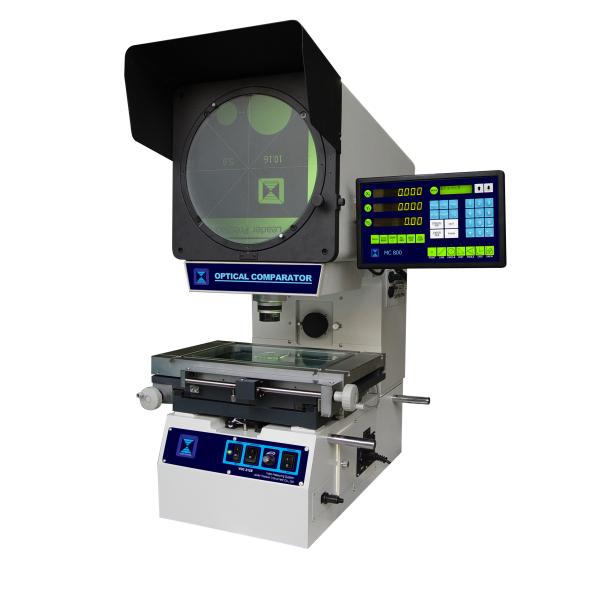

Компаратор Benchtop серии VOE вертикальный оптически надежная и доступная внеконтактная измеряя система с высокой точностью и эффективностью. Компаратор Benchtop серии VOE вертикальный оптически насладился хорошей репутацией в рынке из-за своих дизайна и стабильности. Это оптически проверяет прибор идеальное решение метрологии к измерению контура и поверхности. Эта машина серии измеряя необходимое для проверки качества

Прибор измерения серии VOE оптически широко использован в лабораториях тарировки или на цехе.

Компаратор серии VOE оптически может проверить все виды поверхности и плана осложненных работ-частей, как кулачок, винтовой нарез, шестерня, филируя резец, инструмент, плашки, компоненты прессы и так далее, этот стенд верхний оптически прибор измерения эффективная метрическая и аналитическая система для образования, научно-исследовательский институт и лаборатория.

Особенность:
Полный раскройте: Быть повлиянным на перевернутым и разделением в левом и правый
Высокая точность: μ (2.5+L/150) m соответствует к точности чужих подобных продуктов
Большое перемещение: Максимальное перемещение может достигнуть 250*150*100 (для фокуса)
Большая нагрузка: Дизайн таблицы высокой точности может позволять нагрузку 45 килограммов без влияния измеряя представления.
Высокое разрешение: bulit 0,5 микронов в линейном масштабе



Технические данные:

Обратный VOE-1510O VOE-2010O VOE-2515O
Прямой VOE-1510 VOE-2010 VOE-2515
Размер таблицы металла (mm) 357*228 404*228 450*280
Размер стеклянного стола (mm) 210*160 260*160 306*196
X-ось перемещения этапа 150mm 200mm 250mm
Y-osь перемещения этапа 100mm 100mm 150mm
Z-ось перемещения этапа 100mm (для фокуса) 100mm (для фокуса) 100mm (для фокуса)
Разрешение 0.5µm 0.5µm 0.5µm
Измеряя блок Встроенные линейные масштабы Встроенные линейные масштабы Встроенные линейные масштабы
Измеряя точность µm ≤± (2.5+L/150) µm ≤± (2.5+L/150) µm ≤± (2.5+L/150)
Экран Диаметр экрана:  клипы ¢ 312mmwith 4
Материал экрана: точное притертое стекло
Линия ссылки: Расположенные ступенями крест и перекрестие
Ряд экрана роторный: 0°~360°
Роторное разрешение угла: 1' или 0.01°
Цифровой отсчет DC-3000 измеряя против с выходом RS232
Освещение Освещение контура: Шарик галоида 24V/150W
Отраженное освещение: Шарик галоида 24V/150W
Фильтруйте (вариант) для освещения контура
Сила AC110/220V, одиночная фаза 50/60Hz, полная сила 400W
Охлаждать Встроенные охлаждающие вентиляторы
G.W/N.W 210/160KG 215/165KG 230/180KG
Размер (L*W*H) 780*780*1120 (mm) 780*780*1120 (mm) 780*810*1120 (mm)
Технические данные линз объектива:
Линзы объектива Увеличение 10X 20X 50X 100X
Диаметр поля взгляда ¢ 30 ¢ 15 ¢ 6 ¢ 3
Расстояние деятельности (mm) 77,7 44,3 38,4 25,3
Высота Максимальн Workpiece 90mm 90mm 90mm 90mm
Стандартная доставка:
Цифровой отсчет DC-3000 Задача VOE-10X Струбцина экрана
Ножная педаль Силовой кабель Источник света
Опционная доставка:
Программное обеспечение измерения Детектор края Диаграммы верхнего слоя (3 вида)
Линзы объектива VOE-20X Линзы объектива VOE-50X Линзы объектива VOE-100X
Держатель со струбциной V блок со струбциной Шарнирное соединение CenterSupport
Мини-принтер Роторная таблица Установочная шкала
