Миниатюра безщеточное 23000rpm 24V мотора EC микро- BLDC уборщика воздуха
Миниатюра безщеточное 23000rpm 24V мотора EC микро- BLDC уборщика воздуха
Миниатюра безщеточное 23000rpm 24V мотора EC микро- BLDC уборщика воздуха
Миниатюра безщеточное 23000rpm 24V мотора EC микро- BLDC уборщика воздуха
Миниатюра безщеточное 23000rpm 24V мотора EC микро- BLDC уборщика воздуха
Миниатюра безщеточное 23000rpm 24V мотора EC микро- BLDC уборщика воздуха
Спецификации
Номер модели :
BLS-3717O
Место происхождения :
Гуандун, Китай
Количество минимального заказа :
500
Условия оплаты :
T/T, D/A
Способность поставки :
100000pcs в месяц
Срок поставки :
10-12 рабочих дней
Упаковывая детали :
500pcs в коробку или как запрос
Скорость :
23000rpm или подгонянный
Расклассифицированное напряжение тока :
24V
Расклассифицированный вращающий момент :
250g.cm или как запрос
Особенность :
Взрывозащищенный
Непрерывно протекающий ток :
0.3-2.6A
Конструкция :
pernanent магнит
Ключевое слово :
Высокоскоростной мотор BLDC, мотор dc высокого вращающего момента безщеточный
Типичное применение :
пылесос, уборщик воздуха, очиститель воздуха, медицинский прибор
Описание

мотор 23000rpm 24V миниатюрный безщеточный, мотор EC для уборщика воздуха

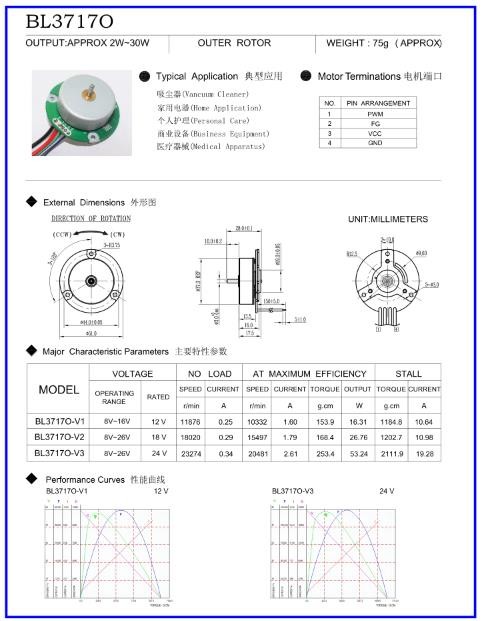

Параметры:



Длина Diameter*: φ37.0* 17.0mm



Встроенный водитель

Ряд скорости ИМПа ульс PWM широкий

По часовой стрелке/против часовой стрелки вращение

Сигнал обратной связи скорости FG

Низкий EMC/низкие EMI/малошумный

Длинная жизнь: 20000hours MIN.



Миниатюра безщеточное 23000rpm 24V мотора EC микро- BLDC уборщика воздуха

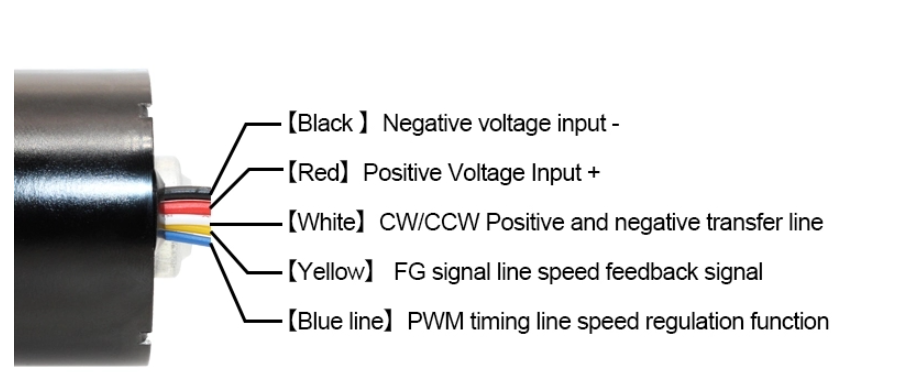

Прекращения мотора
НЕТ Прекращения I/O Спецификация Примечание
1 Vm (красный провод) I/N DC 24Vm +/- 10%v Сила
2 FG (зеленый провод)
VOH ВЫХОД 6.0V Макс Выход ИМПа ульс сигнала Hall
VOL. 0.5V Макс
Течение сигнала FG 2mA
Выход ИМПа ульс вращения 6Pulse/cycle
3 Управление CW/CCW (желтый провод)
Ввод напряжения В 0~5V высокий--ccw мотора
низкий уровень--мотор cw
VIH Минута 2.0V или открытое
VIL Макс 0.5V
4 GND GND В Земля силы земля силы
5 Управление PWM (голубой провод), максимальное типичное 60K (15K-25K)
Ввод напряжения В 0~5V (15k-25k) высокий--мотор
низкий уровень--мотор ДАЛЬШЕ
VIH Минута 2.0V или открытое
VIL Макс 0.5V
Частота PWM Max50KHz Посоветуйте 15~25KHz



Миниатюра безщеточное 23000rpm 24V мотора EC микро- BLDC уборщика воздуха





Какие параметры, который нужно предложить для того чтобы подгонять мотор BLDC?



Вообще выбирайте соотвествующие силу, напряжение тока, скорость, вращающий момент и размер тела согласно обстановке на данный момент (нагрузке, размеру структуры, etc.), и после этого соответствуйте безщеточному приводу согласно специфическим параметрам выбранного мотора DC безщеточного.



Параметры являются следующими: Напряжение тока электропитания DC, сила требуемой производительности, вращающий момент номинальной нагрузки, расклассифицированная скорость обработки и направление вращения безщеточного мотора DC: по часовой стрелке, против часовой стрелки или оба необходимы, и цикл бесперебойного режима мотора может быть в соответствии с некоторой деятельностью времени, окружающей средой которой мотор DC безщеточный приспособлен к: крытый, на открытом воздухе, океан, высокое давление, высокая температура, высокая влажность, коррозионный газ, структура фланца имеет 2 типа структуры, квадрата и круга, и длины тела.



Если никакие соответствующие спецификации, то его можно подгонять согласно фактическим потребностям.

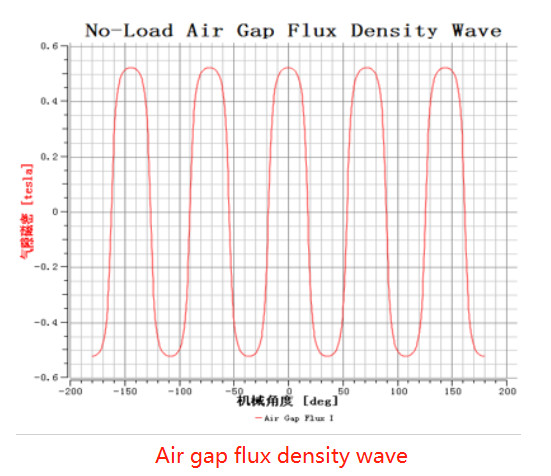

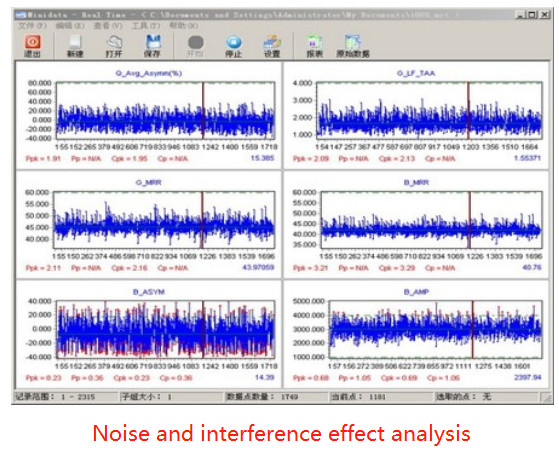

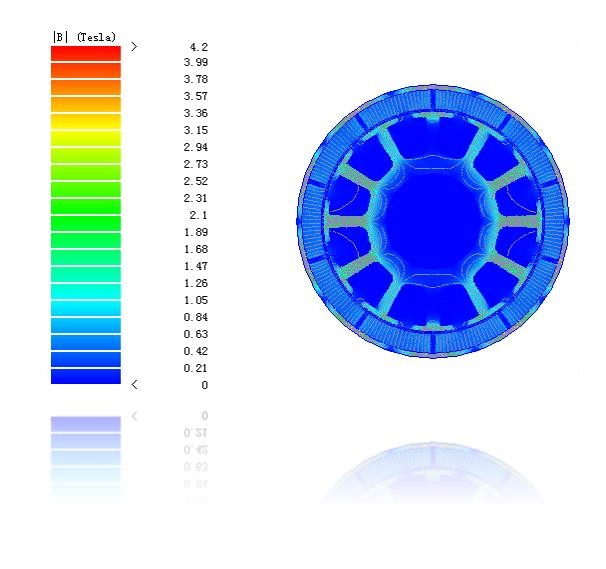

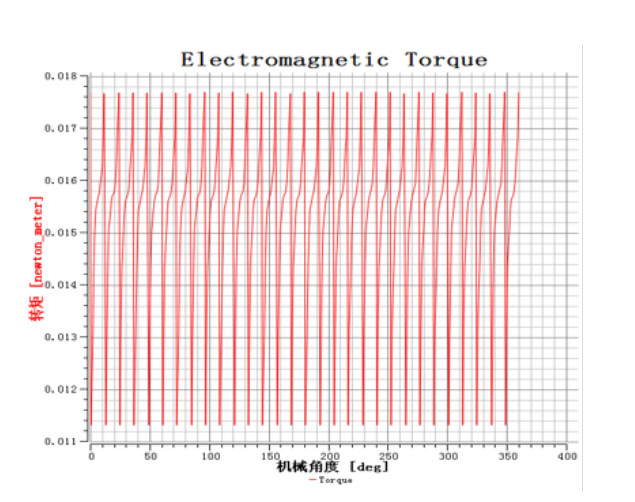

Дизайнер мотора----Анализ конечного элемента ANSOFT



Миниатюра безщеточное 23000rpm 24V мотора EC микро- BLDC уборщика воздухаМиниатюра безщеточное 23000rpm 24V мотора EC микро- BLDC уборщика воздухаМиниатюра безщеточное 23000rpm 24V мотора EC микро- BLDC уборщика воздухаМиниатюра безщеточное 23000rpm 24V мотора EC микро- BLDC уборщика воздуха

Структура: статические характеристики анализ, модельный, buckling, контакт, анализ поднапрягут и вибрации
Жара: характеристики кондукции жары многофункциональной структуры
Динамический: анализ государства движения и стресса компонентов
Вибрация: Выполните динамическое время, частоту, и случайный анализ удара







Части типичного применения:



Робот Робот гуманоида
Роботы обслуживания
Уча роботы
Рука робота
Промышленная автоматизация Система позиционирования точности
Система управления
система передачи
Промышленные роботы

Электронный/полупроводник

Оборудование

 Быстрые фидеры
Прибор SMT располагая
Литографирование
Система обработки вафли
Электрические инструменты Профессиональная батарея электрического инструмента
Электрическая отвертка Погрузочно-разгрузочное оборудование банкноты доллара
Пистолеты ATM
Подрезая машина Принтер билета
Домочадец/товары широкого потребления Модельные поезда
Игра
Тележка гольфа
Роботы домочадца
