Спецификации
Номер модели :
VSM35HSM
Место происхождения :
Китай
Количество минимального заказа :
1Unit
Условия оплаты :
Западное соединение, T/T, L/C, MoneyGram
Способность поставки :
1000000 блоков/год
Срок поставки :
15-30 дней работы
Упаковывая детали :
Стандартный пакет экспорта, или можно подгонять
Размер двигателя :
35 мм
Угол шага :
10,8°
Напряжение (V) :
1.4 / 2,9
Ток (А) :
1.5
Сопротивление (Омм) :
0.95 / 1,9
Индуктивность (mH) :
1.5 / 2,3
Свинцовые провода :
4
Город :
Чанчжоу
Описание

Нема 14 (35 мм) гибридный шаговый двигатель, биполярный, 4-водящий, ACME-водящий винт,1Угол шага 0,8°, высокая производительность.

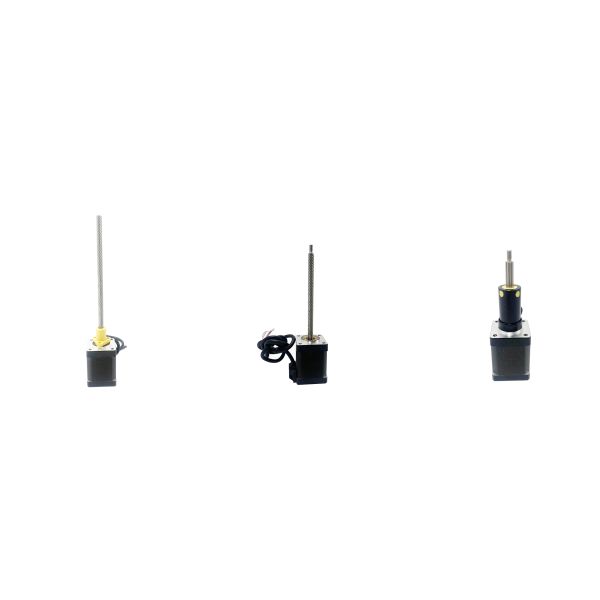

Этот 35 мм гибридный шаговый двигатель доступен в трех типах: внешнеприводный, сквозной и сквозной.





Мотор Nema 14 (35mm) гибридный stepper, двухполярный, 4 руководство, винт руководства АКМЕ, угол шага 1.8°, высокая эффективность.

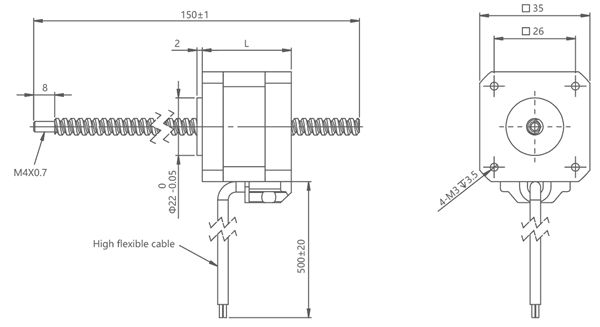

Стандартный чертеж внешнего контура двигателя VSM35HSM:



Мотор Nema 14 (35mm) гибридный stepper, двухполярный, 4 руководство, винт руководства АКМЕ, угол шага 1.8°, высокая эффективность.

Примечания:

Длина свинцового винта может быть настроена

Специализированная обработка жизнеспособна в конце свинцового винта





Описание:



Наименование продукта

 35 мм гибридные шаговые двигатели

Модель

 VSM35HSM

Тип

 гибридные шаговые двигатели

Угол шага

 10,8°

Напряжение (V)

 1.4/2.9

Ток (А)

 1.5

Сопротивление (Омм)

 0.95 / 1.9

Индуктивность (mH)

1.5 /2.3
Свинцовые провода 4

Длина двигателя (мм)

35/45
Температура окружающей среды -20°C ~ +50°C
Повышение температуры 80 тысяч максимум.
Диэлектрическая прочность 1 мА Макс. @ 500В, 1 КГц, 1 секунда.
Сопротивление изоляции 100MΩ Min. @500Vdc



Сертификации:



Мотор Nema 14 (35mm) гибридный stepper, двухполярный, 4 руководство, винт руководства АКМЕ, угол шага 1.8°, высокая эффективность.

Электрические параметры:

Размер двигателя

Напряжение

/Фаза

(V)

Текущий

/Фаза

(А)

Сопротивление

/Фаза

(Ω)

Индуктивность

/Фаза

(mH)

Количество

Свинцовые провода

Инерция ротора

(g.cm)2)

Масса двигателя

(g)

Длина двигателя L

(мм)
35 1.4 1.5 0.95 1.4 4 20 190 34
35 2.9 1.5 1.9 3.2 4 30 230 47


Спецификации и параметры работы свинцовых винтов:



Диаметр

(мм)

Свинцовый

(мм)

Шаг

(мм)

Сила самозамыкания отключена

(N)
6.35 1.27 0.00635 150
6.35 3.175 0.015875 40
6.35 6.35 0.03175 15
6.35 12.7 0.0635 3
6.35 25.4 0.127 0



Примечание: для получения дополнительных спецификаций свинцовых винтов, пожалуйста, свяжитесь с нами.

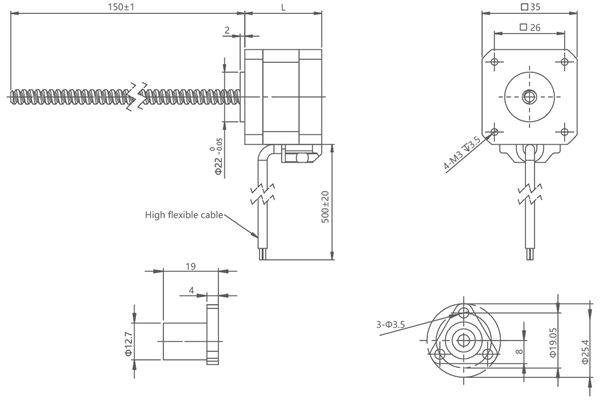

Стандартный чертеж контуры гибридного шагового двигателя 35 мм:

Мотор Nema 14 (35mm) гибридный stepper, двухполярный, 4 руководство, винт руководства АКМЕ, угол шага 1.8°, высокая эффективность.





Примечания:

Специализированная обработка жизнеспособна в конце свинцового винта



Удар S

(мм)

Размер А

(мм)

 Размер B (мм)
L = 34 L = 47
12.7 20.6 8.4 0
19.1 27 14.8 0.8
25.4 33.3 21.1 7.1
31.8 39.7 27.5 13.5
38.1 46 33.8 19.8
50.8 58.7 46.5 32.5
63.5 71.4 59.2 45.2

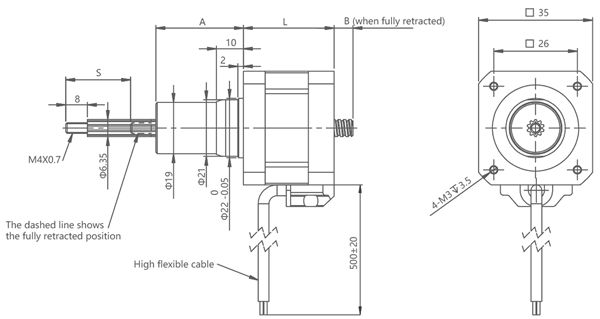

35 мм гибридный шаговый мотор стандартный сквозь фиксированный двигатель Контурный чертеж:



Мотор Nema 14 (35mm) гибридный stepper, двухполярный, 4 руководство, винт руководства АКМЕ, угол шага 1.8°, высокая эффективность.

Примечания:

Длина свинцового винта может быть настроена

Специализированная обработка жизнеспособна в конце свинцового винта



Кривая скорости и тяги:

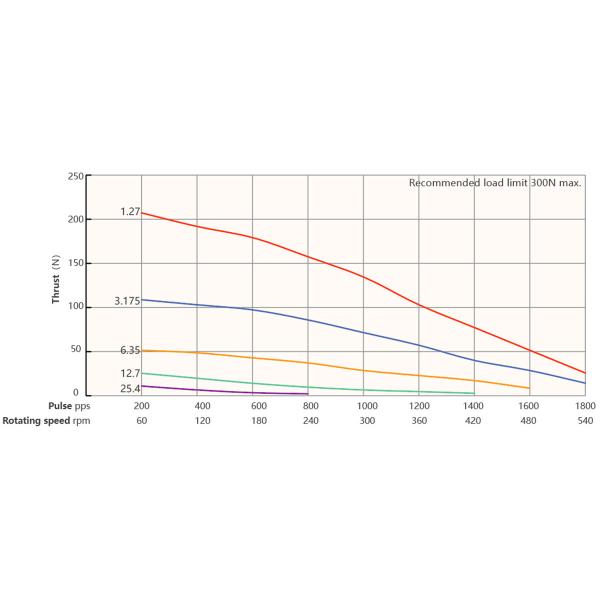

35 серии 34 мм длина двигателя биполярный привод вертолета
100% частоты импульса тока и кривой тяги (Φ6,35 мм свинцовый винт)



Мотор Nema 14 (35mm) гибридный stepper, двухполярный, 4 руководство, винт руководства АКМЕ, угол шага 1.8°, высокая эффективность.

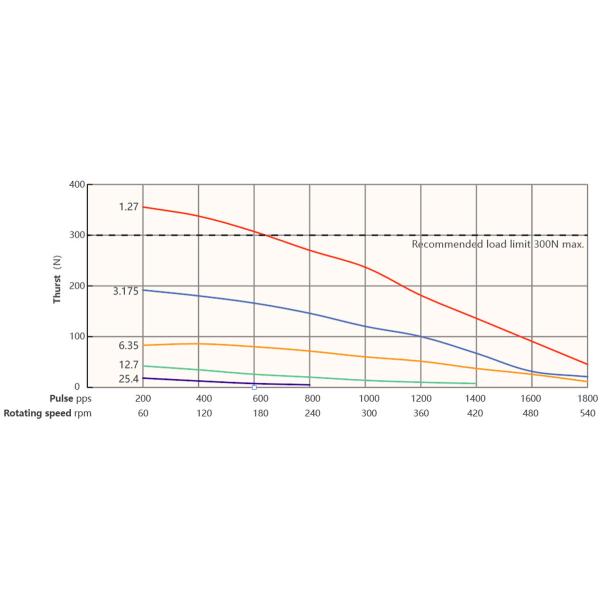

35 серии 47 мм длина двигателя биполярный привод вертолета
100% частоты импульса тока и кривой тяги (Φ6,35 мм свинцовый винт)



Мотор Nema 14 (35mm) гибридный stepper, двухполярный, 4 руководство, винт руководства АКМЕ, угол шага 1.8°, высокая эффективность.





Свинцовый (мм) Линейная скорость (мм / с)
1.27 1.27 2.54 3.81 5.08 6.35 7.62 8.89 10.16 11.43
3.175 3.175 6.35 9.525 12.7 15.875 19.05 22.225 25.4 28.575
6.35 6.35 12.7 19.05 25.4 31.75 38.1 44.45 50.8 57.15
12.7 12.7 25.4 38.1 50.8 63.5 76.2 88.9 101.6 114.3
25.4 25.4 50.8 76.2 101.6 127 152.4 177.8 203.2 228.6



Условия испытания:

Движение вертолета, без подъема, полумикростепирование, напряжение привода 40 В





Области применения:



Промышленная автоматизация



Роботика



Текстильные машины



Машины для упаковки



Лабораторная автоматизация



Потребительская электроника



Преимущество:



Высокая точность



Хорошая производительность при низких скоростях



Простое управление приводом



Надежность и долговечность



Быстрая реакция и динамичная производительность



Широкий спектр областей применения



Требования к выбору двигателя:

¢Движение/направление установки

¢ Требования к нагрузке

¢ Требования к инсульту

∆ Требования к конечной обработке

∆ Требования к точности

Требования к обратной связи кодера

¢ Требования к ручной регулировке

Окружающая среда

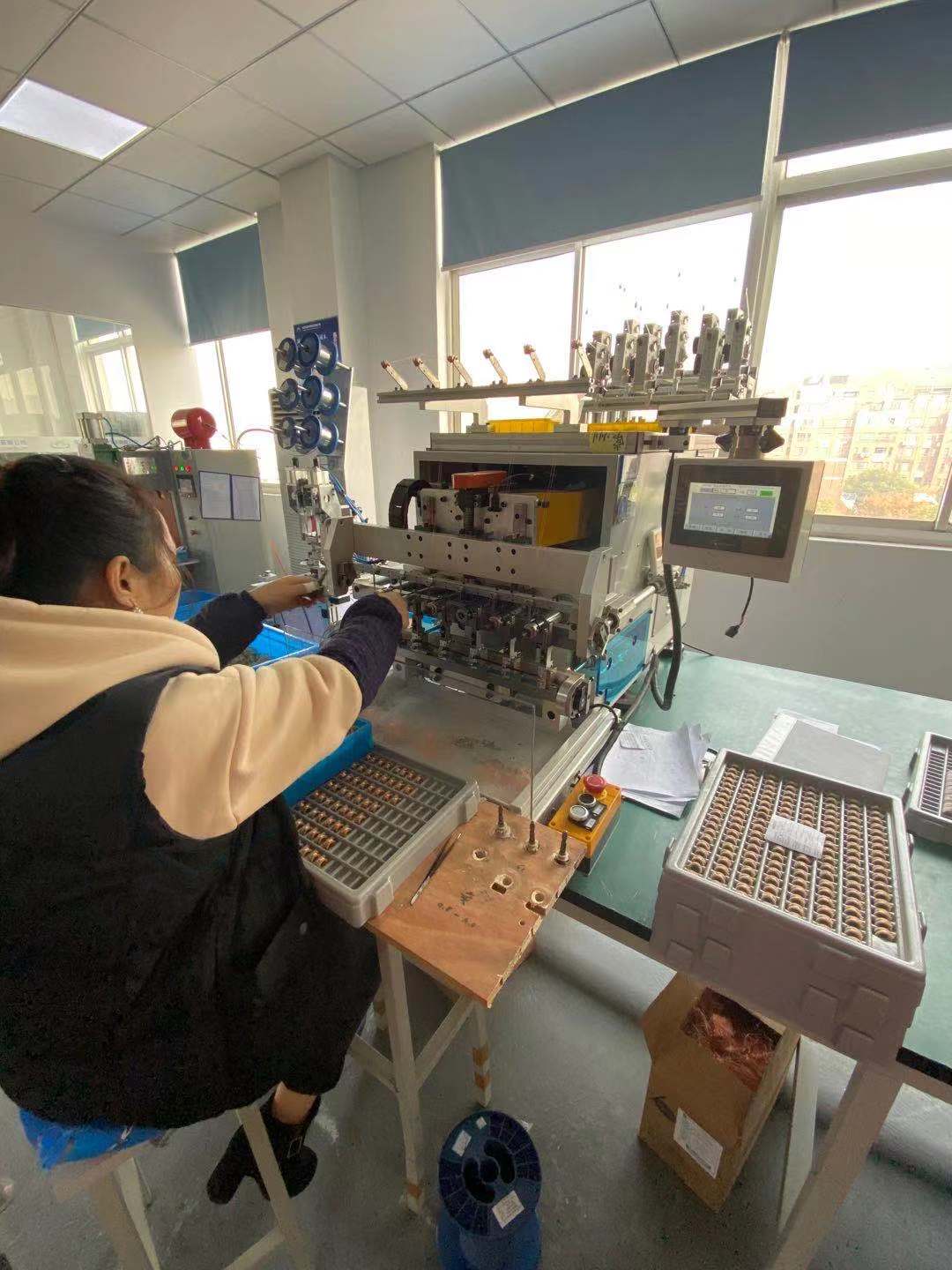

Производственная мастерская:
