Спецификации
Номер модели :
VSM35BSHSM
Место происхождения :
Китай
Количество минимального заказа :
1Unit
Условия оплаты :
Западное соединение, T/T, L/C, MoneyGram
Способность поставки :
1000000 блоков/год
Срок поставки :
15-30 дней работы
Упаковывая детали :
Стандартный пакет экспорта, или можно подгонять
Размер двигателя :
35 мм
Угол шага :
10,8°
Напряжение (V) :
1.4 / 2,9
Ток (А) :
1.5
Сопротивление (Омм) :
0.95 / 1,9
Индуктивность (mH) :
1.5 / 2,3
Свинцовые провода :
4
Город :
Чанчжоу
Описание

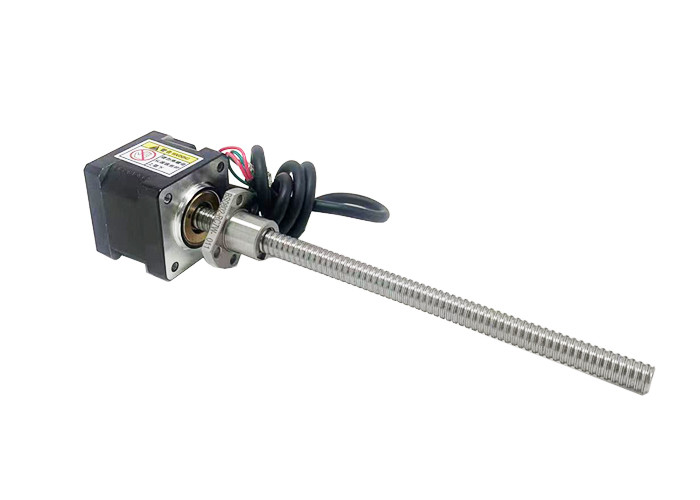

Нема 14 (35 мм) гибридный шаровой винтовой шаговый двигатель 1.8° Угол шага Напряжение 1.4 / 2.9V Текущий 1.5A,4 Свинцовые провода

Нема 14 (35 мм) гибридный шаговый двигатель, биполярный, 4-водящий, шаровой винт, низкий уровень шума, долгий срок службы, высокая производительность, сертифицированный CE и RoHS.

Нема 14 35 мм гибридный шаровой винтовой шаговый мотор 1.8° Угол шага Напряжение 1.4 / 2.9V Текущий 1.5A,4 Свинцовые провода





Описание:



Наименование продукта

 35 мм гибридный шаровой винтовой шаговый двигатель

Модель

 VSM35BSHSM

Тип

 гибридные шаговые двигатели

Угол шага

 10,8°

Напряжение (V)

 1.4 / 2.9

Ток (А)

 1.5

Сопротивление (Омм)

 0.95 / 1.9

Индуктивность (mH)

 1.5 / 2.3
Свинцовые провода 4

Длина двигателя (мм)

34 / 45
Температура окружающей среды -20°C ~ +50°C
Повышение температуры 80 тысяч максимум.
Диэлектрическая прочность 1 мА Макс. @ 500В, 1 КГц, 1 секунда.
Сопротивление изоляции 100MΩ Min. @500Vdc



Сертификации:



Нема 14 35 мм гибридный шаровой винтовой шаговый мотор 1.8° Угол шага Напряжение 1.4 / 2.9V Текущий 1.5A,4 Свинцовые провода

Электрические параметры:

Размер двигателя

Напряжение

Фаза

(V)

Текущий/

Фаза

(А)

Сопротивление/

Фаза

(Ω)

Индуктивность/

Фаза

(mH)

Количество

Свинцовые провода

Инерция ротора

(g.cm)2)

Масса двигателя

(g)

Длина двигателя L

(мм)
35 1.4 1.5 0.95 1.4 4 20 190 34
35 2.9 1.5 1.9 3.2 4 30 230 47

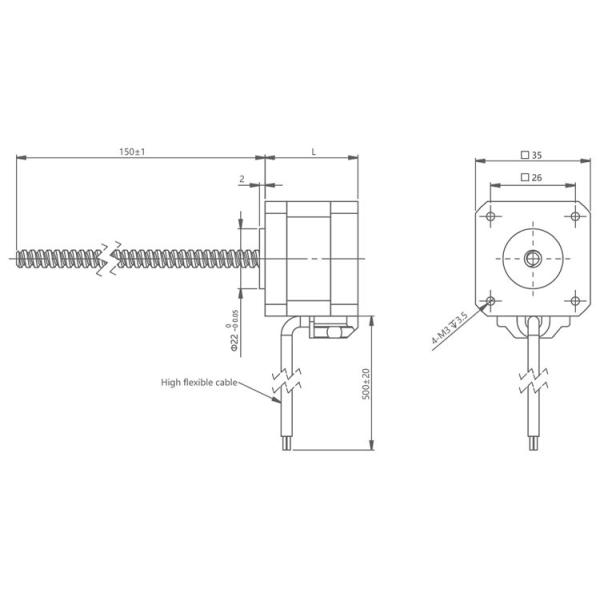

Стандартный чертеж внешнего контура двигателя VSM35BSHSM:

Нема 14 35 мм гибридный шаровой винтовой шаговый мотор 1.8° Угол шага Напряжение 1.4 / 2.9V Текущий 1.5A,4 Свинцовые провода

Примечания:

Длина свинцового винта может быть настроена

Специализированная обработка жизнеспособна в конце свинцового винта

Пожалуйста, свяжитесь с нами для получения дополнительных спецификаций шаровых винтов.

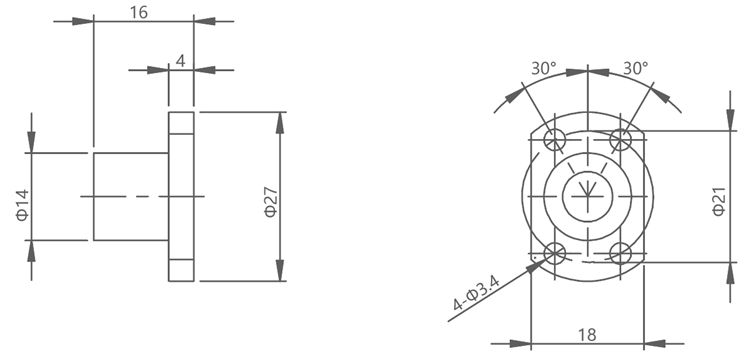

VSM35BSHSMBall nut 0801 или 0802 Очертание контуров:

Нема 14 35 мм гибридный шаровой винтовой шаговый мотор 1.8° Угол шага Напряжение 1.4 / 2.9V Текущий 1.5A,4 Свинцовые провода

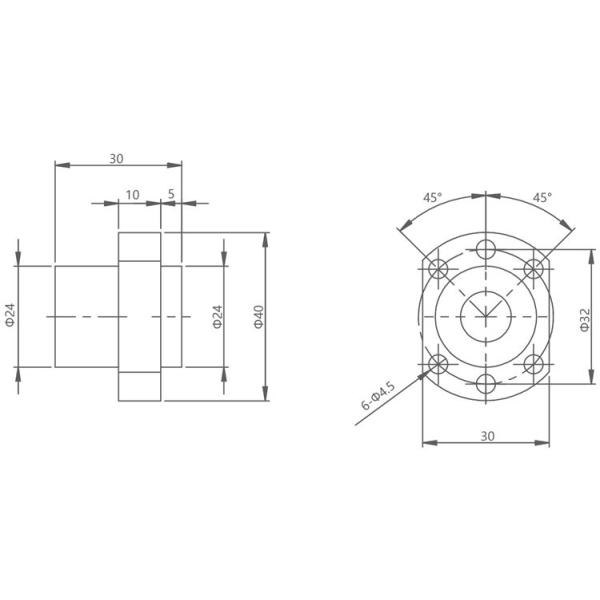

VSM35BSHSMBall Nut 1202 Очертание контуры:

Нема 14 35 мм гибридный шаровой винтовой шаговый мотор 1.8° Угол шага Напряжение 1.4 / 2.9V Текущий 1.5A,4 Свинцовые провода

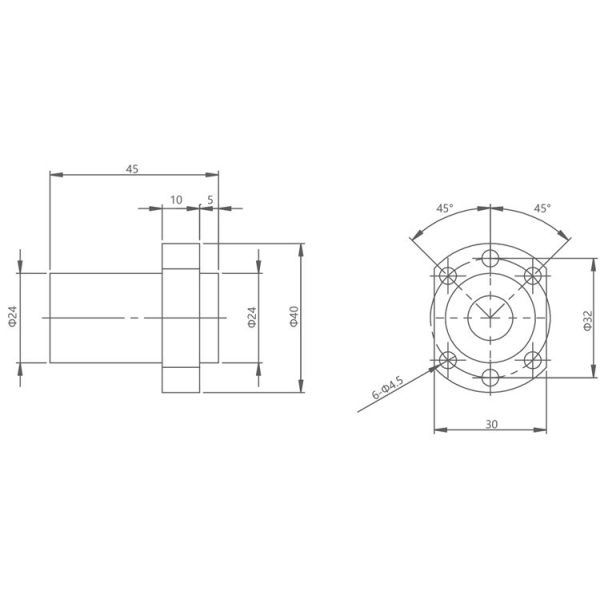

VSM35BSHSMBall Nut 1205 Очертание контуры:

Нема 14 35 мм гибридный шаровой винтовой шаговый мотор 1.8° Угол шага Напряжение 1.4 / 2.9V Текущий 1.5A,4 Свинцовые провода

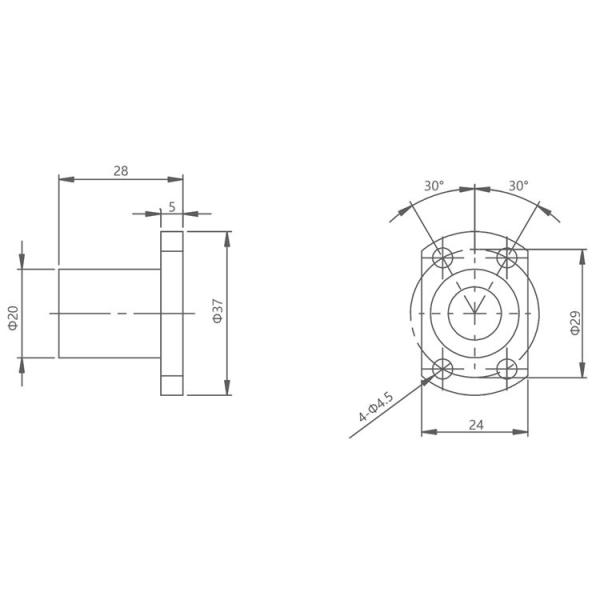

VSM35BSHSMBall Nut 1210 Очертание контуры:

Нема 14 35 мм гибридный шаровой винтовой шаговый мотор 1.8° Угол шага Напряжение 1.4 / 2.9V Текущий 1.5A,4 Свинцовые провода



Кривая скорости и тяги:

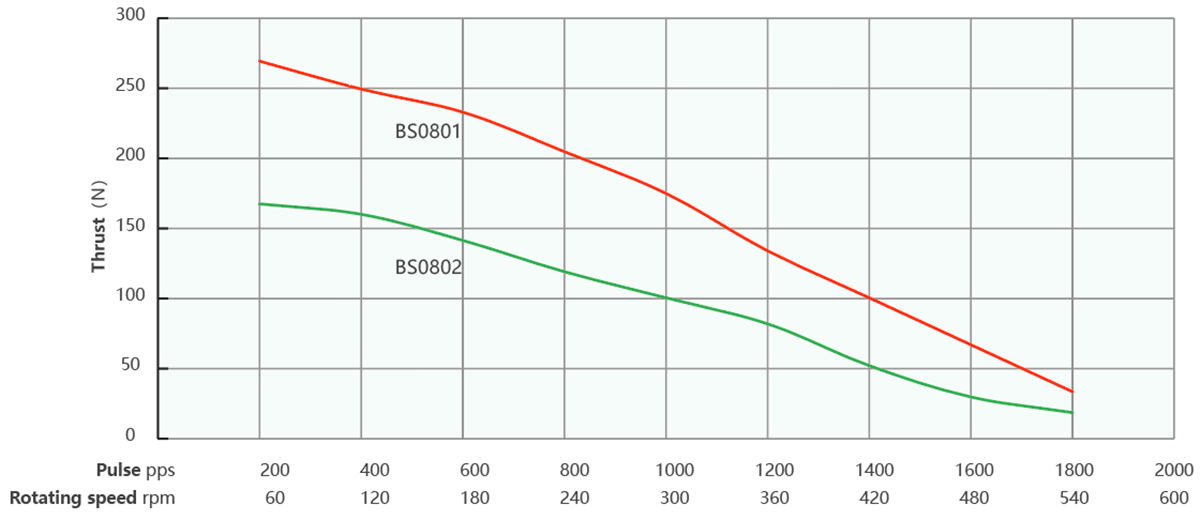

35 серии 34 мм длина двигателя биполярный привод вертолета
100% частоты импульса тока и кривой тяги



Нема 14 35 мм гибридный шаровой винтовой шаговый мотор 1.8° Угол шага Напряжение 1.4 / 2.9V Текущий 1.5A,4 Свинцовые провода

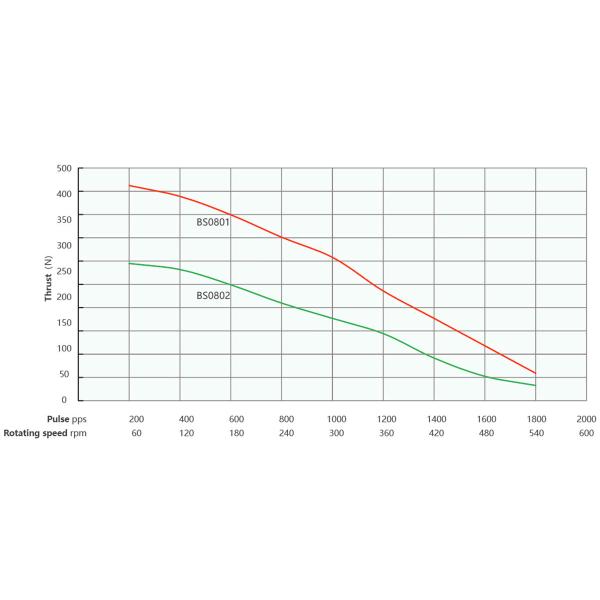

35 серии 47 мм длина двигателя биполярный привод вертолета
100% частоты импульса тока и кривой тяги





Нема 14 35 мм гибридный шаровой винтовой шаговый мотор 1.8° Угол шага Напряжение 1.4 / 2.9V Текущий 1.5A,4 Свинцовые провода

Свинцовый (мм) Линейная скорость (мм/с)
1 1 2 3 4 5 6 7 8 9 10
2 2 4 6 8 10 12 14 16 18 20
5 5 10 15 20 25 30 35 40 45 50
10 10 20 30 40 50 60 70 80 90 100

Условия испытания:Движение вертолета, без подъема, полумикростепирование, напряжение привода 24 В





Области применения:



Промышленная автоматизация



Машины с ЧПУ



3D-печать



Медицинские изделия



Лабораторное оборудование



Оптические системы



Упаковка и маркировка



Полупроводниковое оборудование



Преимущество:



Высокая точность позиционирования



Отличный выход крутящего момента



Высокая эффективность



Низкие вибрации и шум



Надежность и долговечность



Компактный размер



Легко управлять и работать



Требования к выбору двигателя:

¢Движение/направление установки

¢ Требования к нагрузке

¢ Требования к инсульту

∆ Требования к конечной обработке

∆ Требования к точности

Требования к обратной связи кодера

¢ Требования к ручной регулировке

Окружающая среда
