15 мм шаговый двигатель с червоточной коробкой передач
15 мм шаговый двигатель с червоточной коробкой передач
15 мм шаговый двигатель с червоточной коробкой передач
15 мм шаговый двигатель с червоточной коробкой передач
15 мм шаговый двигатель с червоточной коробкой передач
15 мм шаговый двигатель с червоточной коробкой передач
15 мм шаговый двигатель с червоточной коробкой передач
15 мм шаговый двигатель с червоточной коробкой передач
15 мм шаговый двигатель с червоточной коробкой передач
15 мм шаговый двигатель с червоточной коробкой передач
Спецификации
Номер модели :
SM15-818G
Место происхождения :
Китай
Минимальное количество заказа :
1Объект
Условия оплаты :
MoneyGram, западное соединение, кредитная карточка, T/T, L/C
Способность к поставкам :
100000\ единиц/год
Время доставки :
через 10~30 дней после получать оплату образца
Подробная информация об упаковке :
Продукт упакован с хлопком жемчуга, и снаружи в коробке.
Тип мотора: :
Степной двигатель 15 мм
Тип снаряжения: :
Шестерня шпоры
Структура коробки передач: :
Первый этап - это червяное снаряжение, заднее штурмовое снаряжение
Угол шага: :
18 градусов
Но. участков :
2 участка
Тип винта руководства :
D-ось
Сопротивление катушки :
31Ω±10%
Обслуживание OEM&ODM :
Доступно
Минимальное количество заказа: :
1 единица
Описание

Описание

Это 15 мм шаговой двигатель с червоточной коробкой передач. Есть 1 и 2 головки червоточных передач, которые можно понять как 1 и 2 зуба. Количество голов выбирается в соответствии с коэффициентом передач,и эффективность червоточного снаряжения относительно низкая на уровне 22%-27%.

Клиенты могут выбирать по своему выбору соотношение передач коробки передач.
21:1,42:1,118:1,236:1,302:1,399:1,515:1,603:1,798:1,1030:1.
В дополнение к этим коэффициентам передач клиенты также могут настраивать коэффициент скорости по мере необходимости, что обычно возможно.

Чем больше коэффициент передачи, тем медленнее вращение выходного вала и тем выше крутящий момент.
Выходной вал крутящего момента = крутящий момент двигателя*соотношение уменьшения*эффективность коробки передач
15-мм крутящий момент двигателя обычно составляет 15 г.см.
С коробкой передач с соотношением передач 118:1
Эффективность коробки передач составляет около 24%
Выходной крутящий момент составляет приблизительно:15g*cm * 118 * 0,24 = 424 g*cm

Параметры

Модель No. SM15-818G
Диаметр двигателя 15 мм
Тип двигателя Мотор с постоянным магнитом
Напряжение привода 5В постоянного тока
Сопротивление катушки 31Ω±10%/фаза
Количество фаз 2 фазы
Угол шага 18°
Соотношение передач 211 ~ 10:30:1
Услуги OEM&ODM Доступно
ЭФФЕКТИВНОСТЬ 22%-27%

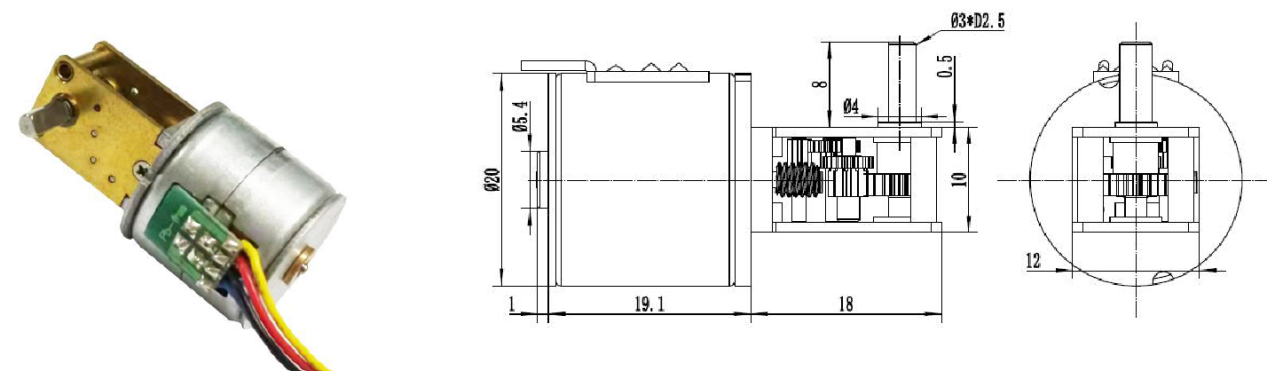

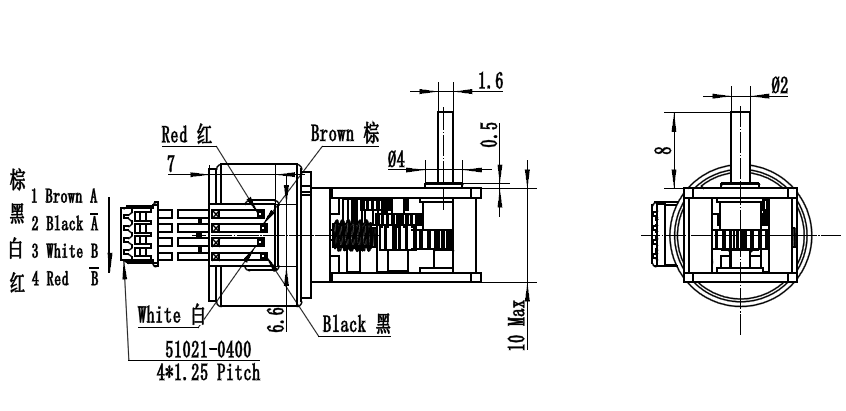

Рисунок

15 мм шаговый двигатель с червоточной коробкой передач

О скоростных шаговых двигателях

Коробка передач имеет высокую точность, высокую эффективность и низкий уровень шума, что делает продукт надежным.
Положение ввода мощности шагового двигателя может быть в виде FPC, FFC, PCB кабеля и т.д.
Выходной вал двигателя может принимать различные выходной структуры, такие как круговой вал, D-вал и проволочный стержень.

О червоточных коробках передач

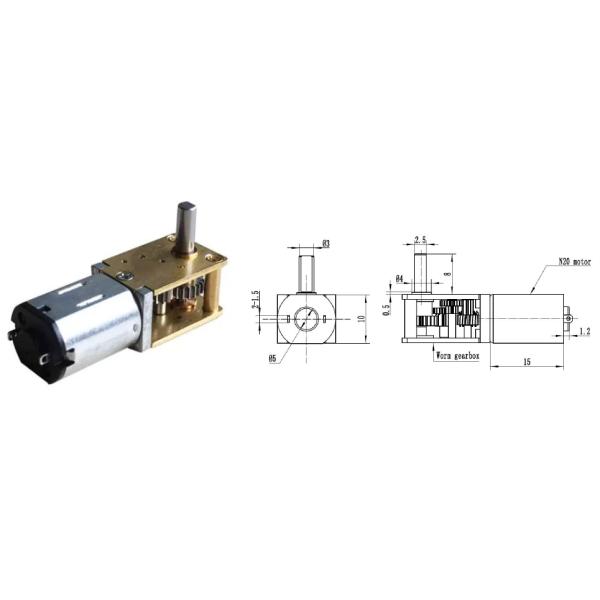

Двигатель N20 постоянного тока + коробка передач червя

1. червяные коробки передач неэффективны (менее 30%) и будут иметь более низкий выходной крутящий момент, чем другие типы коробки передач.
2. Червяковые коробки передач имеют функцию самоблокировки, которая автоматически блокируется при выключении двигателя.
3Он также может использоваться с 15 мм двойными шаговыми двигателями, N20 двигателями, 10 мм шаговыми двигателями и 20 мм шаговыми двигателями, которые клиенты могут выбирать в соответствии со своими потребностями.

Как показано на рисунке ниже:

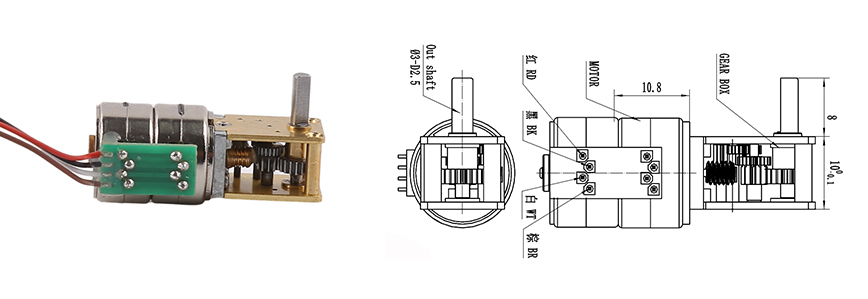

Двухступенчатый двигатель 15 мм + коробка передач червя

15 мм шаговый двигатель с червоточной коробкой передач
15 мм шаговый двигатель с червоточной коробкой передач

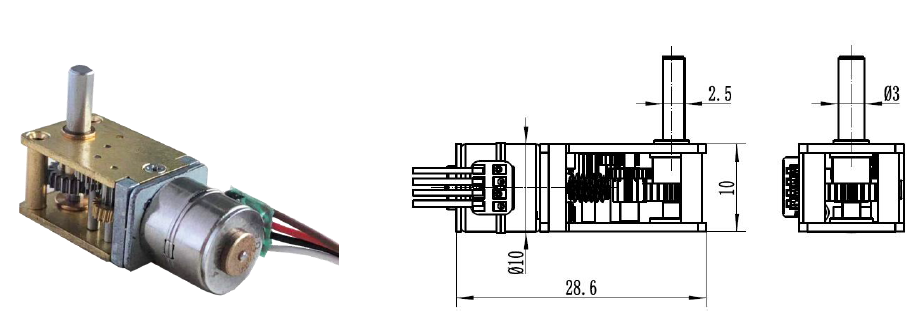

Степной двигатель 10 мм + коробка передач червя

15 мм шаговый двигатель с червоточной коробкой передач

Степной двигатель 20 мм + коробка передач червя

15 мм шаговый двигатель с червоточной коробкой передач

Параметры коробки передач червя



Соотношение передач 21:1 42:1 118:1 236:1 302:1 399:1 515:1 603:1 798:1 1030:1
Точное отношение 21.00 42.00 118.067 236.133 301.726 398.976 515.200 603.452 797.853 1030.400
Червяк запускается. Нет. 2 1 2 1 2 2 2 1 1 1
Уровни снаряжения 3 3 4 4 5 5 5 5 5 5
Эффективность 27% 27% 24% 24% 22% 22% 22% 22% 22% 22%



Применение

Степные двигатели с шестернями, широко используемые в умном доме, личной гигиене, оборудовании для бытовых приборов, умном медицинском оборудовании, умном роботе, умной логистике, умных автомобилях, коммуникационном оборудовании,умные носимые устройства, потребительская электроника, оборудование для камер и другие отрасли.

15 мм шаговый двигатель с червоточной коробкой передач

Время выполнения и информация о упаковке

Время проведения выборки проб:
Стандартные двигатели на складе: в течение 3 дней
Стандартные двигатели, не имеющиеся на складе: в течение 15 дней
Продукты на заказ: около 25 ~ 30 дней (в зависимости от сложности настройки)

Время производства для создания новой формы: обычно около 45 дней

Время проведения массового производства: на основе количества заказов

Опаковка:
Образцы упаковываются в пенопласт с бумажной коробкой, отправляются экспресс
Массовое производство, двигатели упакованы в картонные коробки с прозрачной пленкой снаружи. (перевозка воздушным транспортом)
При перевозке морским транспортом товар будет упакован на поддоны

15 мм шаговый двигатель с червоточной коробкой передач

Способ перевозки

Для образцов и авиаперевозок мы используем Fedex/TNT/UPS/DHL.(5-12 дней для экспресс-сервиса)
Для морской перевозки, мы используем нашего агента по доставке, и корабль из Шанхайского порта.(45 ~ 70 дней для морской перевозки)

Частые вопросы

1- Вы производитель?
Да, мы изготовитель, и мы производим в основном шаговые двигатели.

2- Где находится ваша фабрика?
Наш завод расположен в Чанчжоу, Цзянсу. Да, вы очень рады посетить нас.

3Вы можете предоставить бесплатные образцы?
Нет, мы не предоставляем бесплатные образцы.

4Кто оплачивает доставку? Могу ли я воспользоваться своим счетом?
Клиенты оплачивают стоимость доставки. Мы процитируем вам стоимость доставки.
Если вы думаете, что у вас есть более дешевый/более удобный способ доставки, мы можем использовать ваш счет доставки.

5- Какой у вас MOQ?
У нас нет MOQ, и вы можете заказать только один образец.
Но мы рекомендуем вам заказать немного больше, на случай, если двигатель будет поврежден во время тестирования, и вы можете иметь резервную копию.

6Мы разрабатываем новый проект, вы предоставляете услуги по настройке?
У нас более 20 лет опыта в индустрии шаговых двигателей.
Мы разработали много проектов, мы можем предоставить полный набор настройки от чертежа дизайна до производства.
Мы уверены, что мы можем дать вам несколько советов / предложений для вашего шагового двигателя проекта.
Если вы беспокоитесь о конфиденциальности, да, мы можем подписать контракт на неразглашение.

7- Вы продаете водителей?
Да, мы продаем драйверы, они подходят только для временных испытаний, не подходят для массового производства.
Мы не производим драйверы, мы производим только шаговые двигатели
