Высокая точность 57HS51 57mm NEMA 23 гибридный шаговый двигатель с оптическим кодером 500 PPR разрешение

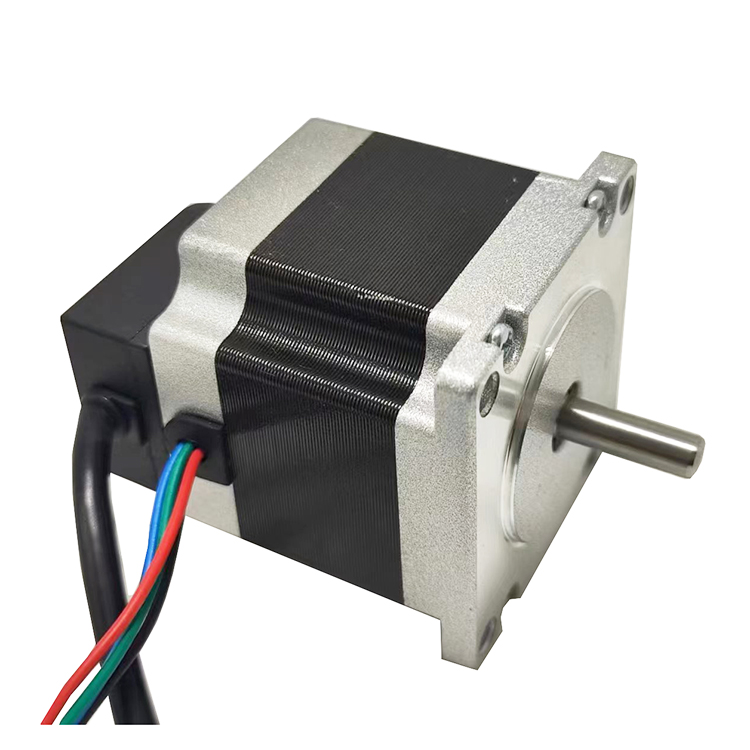

Это гибридный 57-мм шаговой двигатель с оптическим кодером внизу.

Гибридный шаговый двигатель 57 мм имеет угол шага 1,8°, также известный как двигатель NEMA 23.

Этот двигатель широко используется для высокоточного управления.

Для достижения замкнутого цикла, для более высокой точности управления, требуется кодер, чтобы обеспечить обратный сигнал.

Используемый кодер - это оптический кодер, и у нас различное разрешение, включая 500, 1000, 2000 PPR и больше.

Кодер содержит три канала: сигнал А, сигнал В и индекс сигнала.

Размер двигателя 57 мм, и у нас есть разные высоты для выбора.

С большей высотой мотор имеет больший крутящий момент, больший вес и более высокую стоимость.

Пожалуйста, подтвердите параметры двигателя и кодера перед подтверждением заказа.

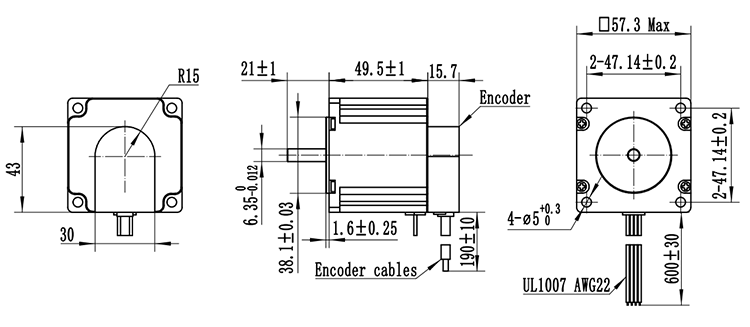

Механические размеры: мм

Типичные применения

• 3D принтер
• Оборудование для мониторинга
• Медицинская техника
• Автоматические автоматы
• Техническое транспортное средство
• Машины для гравировки с помощью ЧПУ
• Банкомат

Параметры двигателя:

Параметры кодера:

Кривая крутящего момента для справкиВышеперечисленные продукты являются только репрезентативными моделями, мы можем настроить продукты в соответствии с требованиями клиентов.Включает длину и диаметр вала. Наша компания также может предоставить услуги OEM.

Подробная презентация продукта

О гибридном шаговом двигателе:

Гибридные шаговые двигатели имеют в целом квадратную форму, и шаговый двигатель можно определить по его уникальной внешней форме.

Гибридный шаговый двигатель имеет угол шага 1,8° ((200 шагов/революции) или угол шага 0,9° (400 шагов/революции). Угол шага определяется количеством зубов на ламинациях ротора.

Есть несколько способов названия гибридного шагового двигателя:

По метрической единице (единица: мм) или по имперской единице (единица: дюйм)

Например, 42-миллиметровый мотор = 1,7-дюймовый шаговый мотор.

Таким образом, 42-мм двигатель также может называться двигателем NEMA 17.

Объяснение названия гибридного шагового двигателя:

Например, 42HS40 шаговый двигатель:

42 означает размер 42 мм, так что это двигатель NEMA17.

HS означает гибридный шаговый двигатель.

40 означает, что высота 40 мм двигателя.

У нас есть разные высоты для выбора клиентов, с большей высотой, мотор будет иметь более высокий крутящий момент, больший вес и более высокую цену.

Вот внутренняя структура обычного гибридного шагового двигателя.

Применение гибридного шагового двигателя:

Из-за высокого разрешения гибридных шаговых двигателей (200 или 400 шагов в обороте) они широко используются для приложений, требующих высокой точности, таких как:

3D-печать

Промышленное управление (CNC, автоматические фрезерные машины, текстильные машины)

Компьютерные периферийные устройства

Упаковочная машина

И другие автоматические системы, требующие высокой точности управления.
