Спецификации
Номер модели :
28БИГ301-25К-К
Место происхождения :
Провинция Цзянсу, Китай (материк)
Количество минимального заказа :
1 ЕДИНИЦА
Термины компенсации :
T / T, Western Union, MoneyGram
Способность поставкы :
100000UNITS В МЕСЯЦ
Срок поставки :
15-30 дней работы
Упаковывая детали :
Стандартный пакет экспорта, или можно подгонять
Угол шага (градусы) :
1.8°
Держать вращающий момент :
1400г.км
Фаза :
2
Тип :
Гибрид
Вес :
130G
Течение/участок :
0.67A/ УЧАСТОК
Напряжение :
3,75 В ДЛЯ КАТУШКИ
Длина винта :
100 мм
Описание

Мотор Нема 11 Степпер мотора управлением положения степпер для мотора постоянного магнита

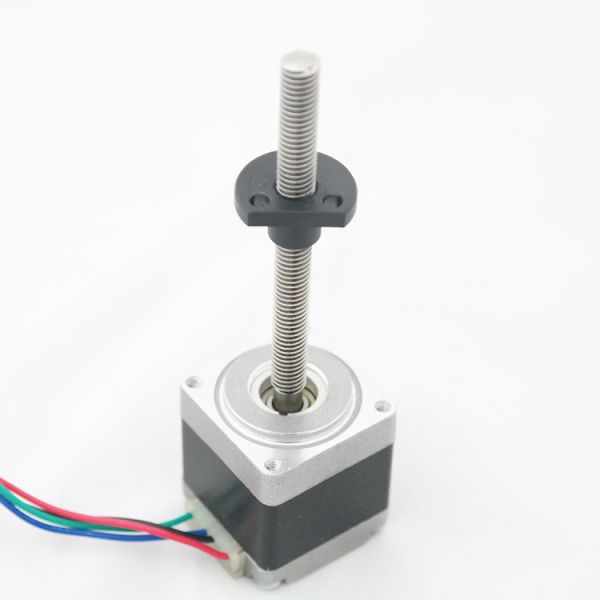

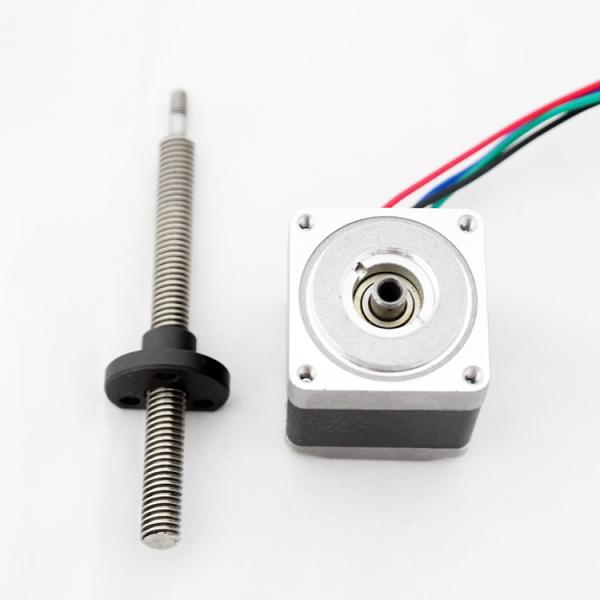

Это шоу чертежа тело мотора, мы можем добавляющ руководство на ем, руководство будет ТР6 тангажом 1мм, и парой руководства с гайкой, так, что потребитель сможет получить линейное движение.

мовинг скорость может быть: 5мм/сек

тяга будет: над 20Н

ход: 100мм с длиной 110мм руководства

ввод напряжения водителя: 12ВДК



Наши серии степпер мотора являются следующими: 20мм, 28мм, 35мм, 39мм, 42мм, 57мм, 60мм, 86мм, 110мм, 130мм. Двухфазовый, трехфазный и четырехфазный гибридный шагая мотор. Ряд мотора ДК безщеточный включает 42БЛС, 57БЛ, 86БЛС, и соответствуя водителей ДК безщеточные.
Поэтому, продукты в линии с требованиями к РОХС. Применения включают робототехнику, промышленное электронное оборудование автоматизации, медицинское оборудование, рекламируя оборудование, оборудование печатания, машинное оборудование ткани и так далее. Экспортирует к Соединенным Штатам, Германии, Италии, Испании, Великобритании, Мексике, Бразилии и другим больше чем 20 странам.



Гибридные мотор 28БИГ301-25К-К Степпер мотора управлением положения/Нема 11 Степпер

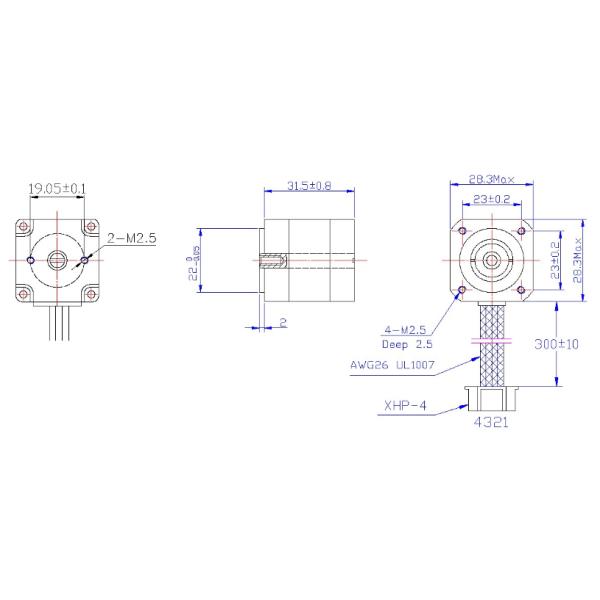

Механический размер: ММ

Гибридные мотор 28БИГ301-25К-К Степпер мотора управлением положения/Нема 11 Степпер

Типичные применения

  • принтер 3Д
  • Контрольное оборудование
  • Медицинское машинное оборудование
  • Автомат
  • Корабль инженерства
  • Гравировальный станок КНК
  • Машина АТМ

Спецификации

Название продукта мотор постоянного магнита 28 мм степпер
Модель 28БИГ301-25К-К
Напряжение тока 3,75 В ДЛЯ КАТУШКИ
Сопротивление 5.6Ω±10%/УЧАСТОК
Нет. участка 2 участка
Угол шага 18 градусов
НАСТОЯЩИЙ 0,67 А/УЧАСТКА
ИНДУКТИВНОСТЬ 4.0мХ±20%/УЧАСТОК
УДЕРЖАНИЕ ВРАЩАЮЩЕГО МОМЕНТА гкм 700
ВРАЩАЮЩИЙ МОМЕНТ ЗАЩЕЛКИ гкм 100
ОЭМ & ОБСЛУЖИВАНИЕ ОДМ ДОСТУПНЫЙ





Стандартные эксплуатационные режимы

Нет. ДЕТАЛЬ СПЕЦИФИКАЦИИ. ПРИМЕЧАНИЯ
1 Напряжение тока 3,75 ВДК
2 Напряжение тока источника 24 ВДК

Показывает напряжение тока это апплыс поставщика силы к цепи водителя.

Она такое же как расклассифицированное напряжение тока когда мотор дривед на постоянн модели напряжения тока.
3 Участок 2 - участок
4 Расклассифицированное течение 0,67 /Phase Максимальное значение когда микростеп
5 Эксситинг режим Двухполярный См. возбуждающий контур
6 Угол шага 1,8 дег ±7%
7 Вращение КВ/ККВ



Электрические характеристики



Нет. ДЕТАЛЬ СПЕЦИФИКАЦИИ. УСЛОВИЕ ИСПЫТАНИЙ ПРИМЕЧАНИЯ
1 Сопротивление 5.6±10%Ω На 20℃ Каждый участок
2 Индуктивность 4±20%мХ На 1Хз, 0,3 Врмс Каждый участок (РЭФ.)
3 Удержание вращающего момента

≥710 г.км

минута 710 g.cm


4 Вращающий момент защелки

≤150 г.км

150 g.cm максимальное


5 Угол Аккуары шага ±5%

Постоянн настоящий водитель

12 в/двухфазового течение/скорость он/Ратед: 1ппс


6 Тариф ряда без нагрузки --

Напряжение тока 24В/источника

Расклассифицированный шаг куррент//Хальф


7 Срабативани тариф без нагрузки --

Напряжение тока 24В/источника

Расклассифицированный шаг куррент//Хальф


8 Диэлектрическая прочность

мамы ≤1

мамы 1 максимальные.

 600ВАК, 1 второе
9 Сопротивление изоляции

≥100 МΩ

100 МΩмин.

 500ВДК Между катушкой и ендбелльс
10 Класс изоляции Класс б катушки
11 Повышение температуры чем 80℃



Механические характеристики



Нет. ДЕТАЛЬ СПЕЦИФИКАЦИИ.
1 Размеры плана См. в техническом чертеже
2 Инерция ротора 9 g.cm 2
3 Вес Около 0,11 кг
4 Осевой люфт вала 0.08mm@500g.f
5 Радиальная игра вала 0.02mm@500g.f



Экологические показатели



Нет. ДЕТАЛЬ РАБОТАТЬ
1 Условия окружающей среды деятельности Температура окружающей среды -20℃~+50℃
    Окружающая влажность 15~85%РХ отсутствие конденсации
2 Условия окружающей среды хранения Температура окружающей среды -30℃~+70℃
    Окружающая влажность 15~85%РХ отсутствие конденсации







Вышеуказанные продукты только репрезентивные модели, мы могут подгонять продукты согласно требованиям клиента. Включает длину и диаметр вала. Наша компания может также обеспечить обслуживания ОЭМ.







Кривая вращающего момента для ссылки



Представление детали продукта
