особенности stepper мотора слайдера винта руководства M3 15mm:

SM15-45L мотор миниатюры точности шагая оборудованный с кронштейном, винтом руководства и слайдером относительного движения. Вал выхода имеет винт руководства с тангажом 0.5mm, и винт руководства и винт руководства поддержанный винтом руководства для того чтобы вращать в тягу.
Угол основного шага мотора 18 градусов, и мотор бежит 20 шагов в неделю, поэтому разрешение смещения может достигнуть 0.02mm, достигающ цели точного контроля.
По отоношению к приводам, метод привода подразделения использован для того чтобы удовлетворять.
Часть входного сигнала мотора FPC, но ее можно изменить на форму прошивочного провода, PCB, etc. согласно потребностям клиента.
Кронштейны можно заменить согласно требованиям клиента.
Должный к своим небольшому размеру, высокой точности, и легкому контролю, этот миниатюрный шагая мотор широко использован в камерах, оптических инструментах, объективах, оборудовании точности медицинском, автоматических замках и других полях.

Главная программа

1) автомат

2) Оптические инструменты

3) медицинские службы точности

4) оборудование красоты

Другое точное применение контроля

спецификации stepper мотора слайдера винта руководства M3 15mm:

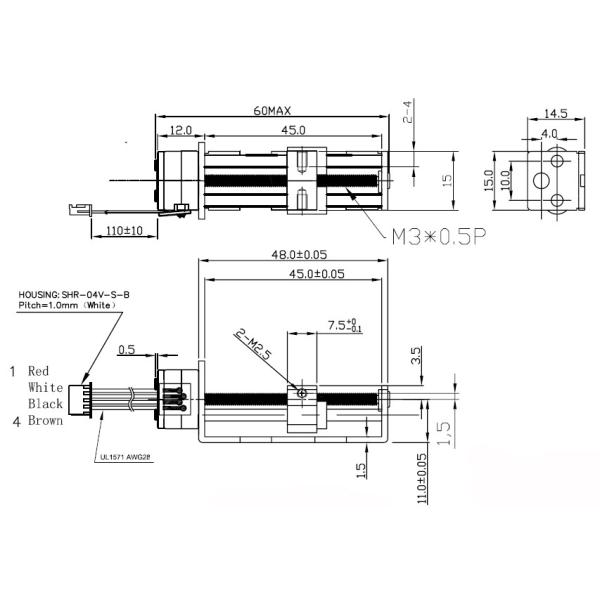

Чертеж мотора пластикового слайдера 15mm stepper с ходом 45mm:

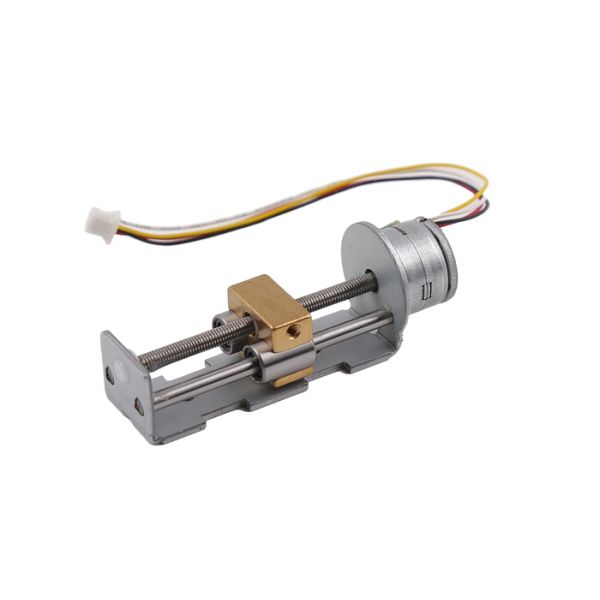

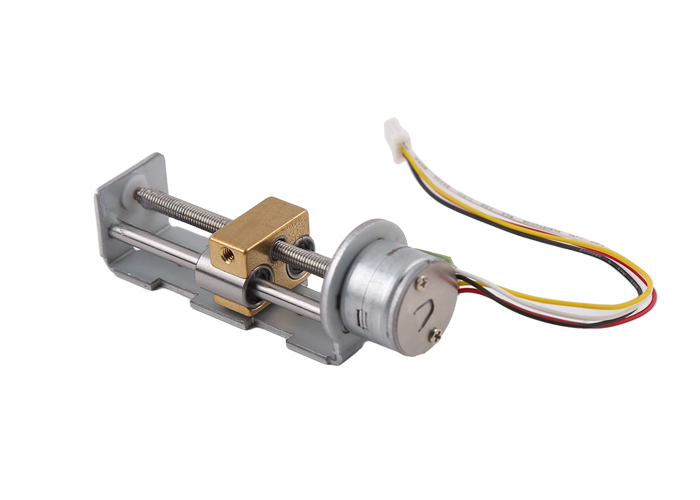

Дисплей продукта для мотора пластикового слайдера 15mm stepper:

Клиенты могут подгонять содержание:

1. По отоношению к наружному диаметру мотора, различные размеры как 6mm 8mm 10mm 15mm 20mm 25mm можно выбрать согласно прочности окружающей среды и космоса пользы клиента.

2. Положение выхода этого мотора можно свободно выбрать внутри ряд 360 градусов для того чтобы соотвествовать установки в самом лучшем государстве. В то же время, соединитель может выбрать руководство, PCB, штырь FPC обнаженный.

3. Ход можно подгонять согласно требованиям клиента, и эффективный ход мотора можно подгонять внутри некоторый ряд, главным образом рассматривающ диаметр и длину винта руководства.

Обычно максимальная длина винта M2 50mm, винт M3 100mm, винт M4 100mm. Мы можем также сделать 150mm. Небольшие моторы используют винт руководства с чрезмерно большим диаметром, который уничтожает много силу, поэтому всестороннее рассмотрение должно быть принято выбирая мотор.

4. Материал слайдера вообще пластиковый, который легок для того чтобы сформировать и экономический.
Когда особенные окружающие среды и требования к пользы, слайдер может также использовать части металла.
Конечно, цена будет относительно высока, которая определена согласно требованиям к клиента для формы и размера слайдера.

Аттестация патента:
