Слайдера винта руководства диаметра размера 10mm VSM1069A мотор небольшого stepper с соединителем тангажа 1.25mm

Описание:

VSM1069A линейный stepper мотор с винтом руководства M2*P0.4 и слайдером POM.

Угол шага 18 градусов, оно предпринимает меры 20 для того чтобы повернуть точно один поворот.

Тяга этого мотора около 120~150 граммов (1.2~1.5N тяги), с соответствующей частотой (300~800PPS).

Пожалуйста убеждайтесь что нагрузка слайдер более небольшой чем тяга мотора, в противном случае мотор потеряет шаг.

Соединитель мотора Molex 51021-0400 (соединитель тангажа 4*1.25mm), этот соединитель очень обыкновенно использован. Также мы можем изменить его в другие, если клиенты хотят регулировать тип соединителя.

Пожалуйста подтвердите размер, скорость и тягу мотора, перед вами заказ места.

Параметры:

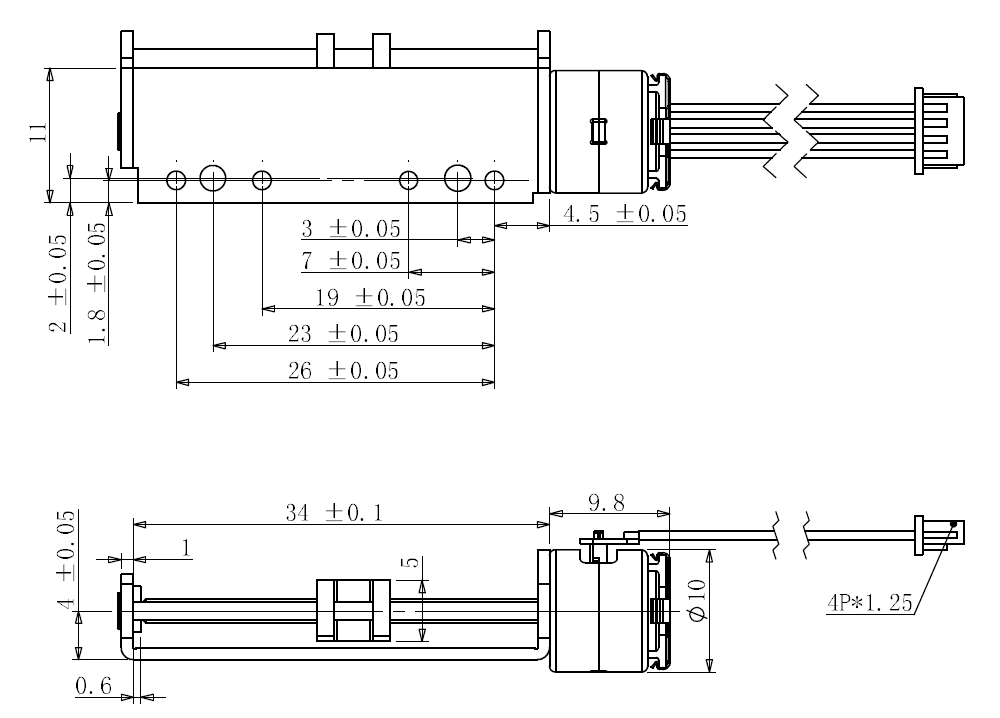

Чертеж дизайна:

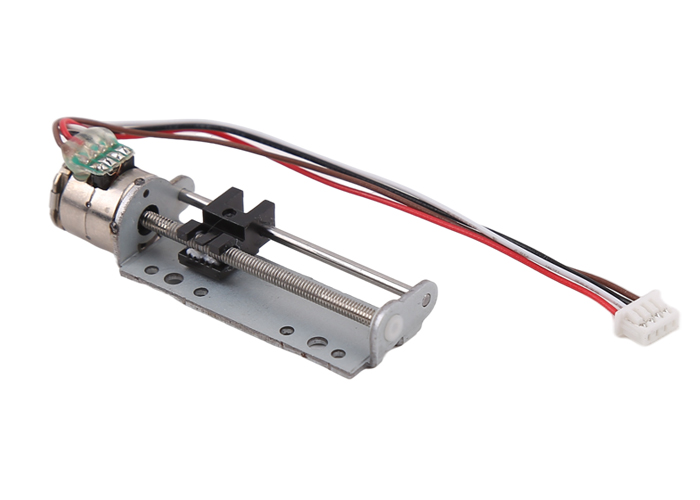

Дисплей продукта:

О линейном stepper моторе со слайдером:

Наш мотор слайдера полный набор собрания включая мотор + винт + кронштейн + слайдер руководства.

Угол шага мотора вообще 18°/step, которое значит 20 шагов для каждого поворота.

Когда мотор поворачивает один поворот, слайдер двигает одно руководство.

Для одиночных винтов руководства начала: =lead тангажа.

Так длина шага (перемещения слайдера движения середин длины шага линейные, когда stepper мотор предпримет точно один):

Руководство винта руководства/шаги каждого вращения

Например если винт руководства M2*0.4P (винт руководства M2 тангажа 0.4mm регулярный), то угол шага мотора 18°, длина шага этого мотора 0.4mm/20=0.02mm/step.

Также, приведите длину винта ориентированный на заказчика, и нам также нужно отрегулировать дизайн кронштейна, если вы подгоняете длину винта руководства.

Применение stepper моторов:

Stepper моторы использованы для точного контроля, широко использованный на медицинском оборудовании, принтере 3D, промышленном точном контроле, оборудовании автоматизации, etc.

Stepper моторы можно использовать в любых conrtol требованию к механизмов точном и вращательном/линейном движении.

Преимущество stepper моторов:

Stepper мотор может достигнуть точный контроль даже без кодировщиков конц-петли/без системы питания назад, также почищенные щеткой они не имеет электрическое. Таким образом никакие электромагнитного вопросы взаимодействия и электрических искр. В некоторых случаях, они могут заменить DC почистили моторы щеткой моторов безщеточные.

Stepper моторы легки для того чтобы контролировать с водителями, и этой особенностью установить свое важное положение в поле точного контроля.

1. Точный контроль достижимый, programmable

2. Без электромагнитного взаимодействия & электрических искр

3. Небольшой размер

4. Умеренная цена

5. Малошумный

6. Длинный срок службы

Упаковывая и грузя информация:

Образцы упакованы с губкой пены внутри бумажной коробки.

Для массового производства, продукты упакованы в коробке бумаги.

Для доставки моря (массового производства), коробки упакованы на паллете.

Грузя время:

срочным (UPS/Federal Express TNT DHL): 5~12 дня

4PX срочным: 10~20 дней

Доставка моря: 40~60 дней (зависит от различных стран)
