мотор шестерни вращающего момента GM12-15by двойного мотора 15mm высокий Stepper небольшой том с мини горизонтальной коробкой передач металла

мотор 15mm stepper прикрепленный с коробкой передач 1812 червей

Это 15mm двойной мотор, с мотором 1812 коробки передач металла червя

Общий размер прямоугольного мотора коробки передач небольшой, и угол между валом выхода и подшипником мотора 90 градусов, который соответствующий для требований к установки особенных случаев.

Угол основного шага мотора 18 градусов, т.е., 20 шагов в революцию. Соответствуенный коробке передач, окончательное разрешение угла мотора может достигнуть 0.018~0.9 градуса, могущие понадобиться в различных местах которые требуют точного контроля.

Дискретный коэффициент скорости этого редуктора шестерни металла мотора 1:1030 1:798 1:603 1:515 1:399 1:302 1:236 1:118 1:42 1:21, различные коэффициенты скорости произведет различный окончательный вращающий момент и скорость, клиенты может выбрать согласно различным требованиям к вращающего момента и скорости. Особенные коэффициенты скорости можно подгонять, при необходимости, пожалуйста свяжутся мы для того чтобы обсудить.

Выбирая мотор, необходимо всесторонне рассматривать скорость и вращающий момент пока соотвествующ. Частота привода stepper мотора определяет скорость мотора, и коэффициент уменьшения коробки передач определяет окончательную скорость вала выхода. Это простая формула для того чтобы помочь клиентам выбрать мотор.

Скорость n вала выхода мотора (rpm) = (PPS*18/6/i). Например, выбрана коробка передач с коэффициентом скорости 118, мотор управляется на 800pps, и окончательная скорость вала выхода N=800*18/6/118=20.33

Для линии соединения мотора, его можно подгонять согласно потребностям клиента

ОСОБЕННОЕ ВАЖНОЕ НАПОМИНАНИЕ

Должный к пользе структуры шестерни червя, весь мотор имеет компактную текстуру, но эффективность этой структуры относительно низка, поэтому особое внимание должно быть оплачено выбирая его.

Параметры коробки передач червя SM15mm-1812 stepper основные:

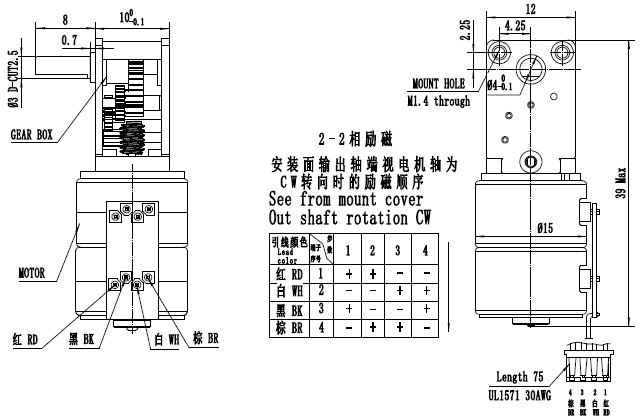

Мотор шестерни червя SM15-1812 stepper вне рисуя:

Кривая вращающего момента шестерни червя SM15-1812 stepper:

В виду того что много вариантов скорости, вращающий момент выхода может быть вращающим моментом * коэффициентом скорости * эффективность мотора, и специфическая ситуация вообще будет решительна после испытывать фактический образец. Следующее кривая вращающего момента stepper мотора SM15 для ссылки.

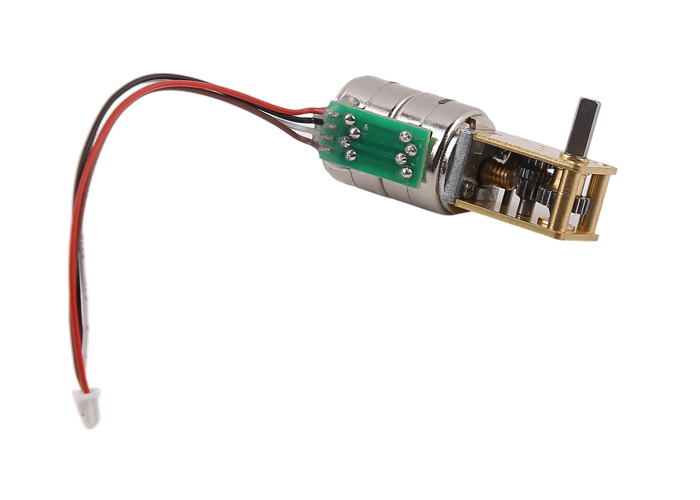

Дисплей stepper мотора шестерни червя SM15-1812:

ТИП ПРОВОДА СОЕДИНЯЕТСЯ:

Метод ввода мотора с типом Pin

, FPC, PCB, подводящий провод etc. эти можно подгонять согласно потребностям клиента.
