мотор шестерни червя 10mm мини раскрытый металлом мотор 2 участков микро- зацепленный Stepper для аппаратур точности

мотор 10mm stepper прикрепленный с коробкой передач 1812 червей

Этот мотор зацепленный мотор с диаметром 10mm и соответствуется с коробкой передач червя. Коробка передач имеет прямоугольный выход 90°, которое соответствующее для требований к установки особенных случаев.
Угол шага мотора 18 градусов, т.е., 20 шагов в революцию. С коробкой передач, окончательное разрешение угла мотора может достигнуть 0.018~0.9 градуса, могущие понадобиться в различных местах которые требуют точного контроля.
Дискретные коэффициенты скорости 1:1030 1:798 1:603 1:515 1:399 1:302 1:236 1:118 1:42 1:21, различные коэффициенты скорости произведут различный окончательный вращающий момент и скорость, клиенты может выбрать согласно различным требованиям к вращающего момента и скорости. Особенные коэффициенты скорости можно подгонять, при необходимости, пожалуйста свяжутся мы для того чтобы обсудить.
Выбирая мотор, необходимо всесторонне рассматривать скорость и вращающий момент пока соотвествующ. Частота привода stepper мотора определяет скорость мотора, и коэффициент уменьшения коробки передач определяет окончательную скорость вала выхода.
Здесь короткая формула ответа для того чтобы помочь клиентам выбрать мотор. Скорость n вала выхода (rpm) = (PPS*18/6/i). Например, выбрана коробка передач с коэффициентом скорости 118, мотор управляется на 800pps, и окончательная скорость вала выхода N=800*18/6/118=20.33
Выход мотора может быть прошивочным проводом, FPC, обнаженным штырем, etc., можно подгонять согласно потребностям клиента

ОСОБЕННОЕ ВАЖНОЕ НАПОМИНАНИЕ

Должный к пользе структуры шестерни червя, весь мотор имеет компактную текстуру, но эффективность этой структуры относительно низка, поэтому особое внимание должно быть оплачено выбирая его.

Параметры коробки передач червя SM10mm-1812 stepper основные:

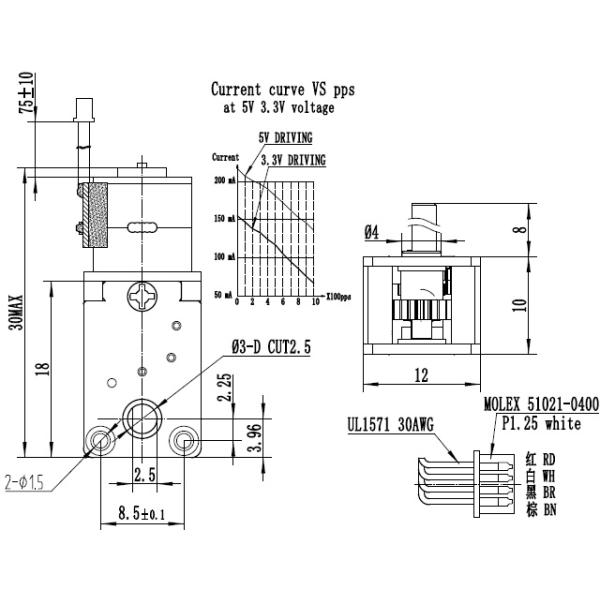

Мотор шестерни червя SM10-1812 stepper вне рисуя:

Кривая вращающего момента шестерни червя SM10-1812 stepper:

В виду того что много вариантов скорости, вращающий момент выхода может быть вращающим моментом * коэффициентом скорости * эффективность мотора, и специфическая ситуация вообще будет решительна после испытывать фактический образец. Следующее кривая вращающего момента stepper мотора SM15 для ссылки.

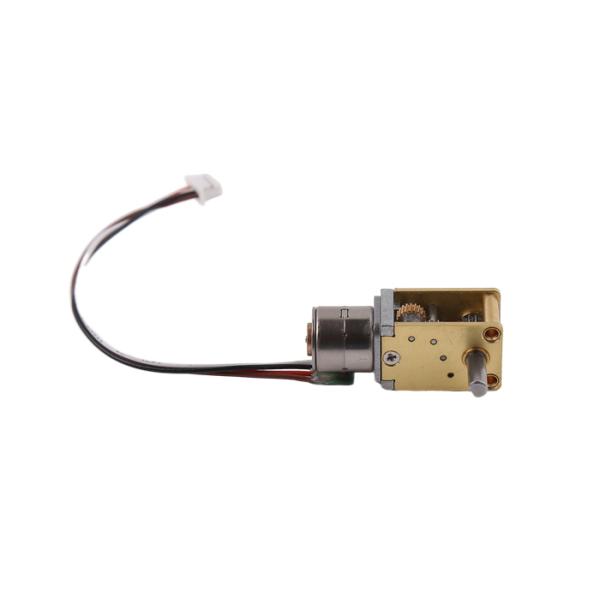

Дисплей stepper мотора шестерни червя SM10-1812:

ТИП ПРОВОДА СОЕДИНЯЕТСЯ:

Метод ввода мотора с типом Pin

, FPC, PCB, подводящий провод etc. эти можно подгонять согласно потребностям клиента.

ТИПЫ ВАЛА:

Стандарт вала выхода следующим образом, также может подгонянное должное к чертежам потребителя

добро пожаловать для того чтобы связаться обслуживание клиента для больше типов

• Круглый тип: DIA3mm. 4mm. 5mm
• тип D-отрезка: DIA3-D2.5 DIA4-D3 etc
• Тип винта: Сериал M3 M4 M5
• Тип Trape
• тип Я-отрезка: DIA3-I2 DIA4-I3
• Другой тип: Вал с отверстием etc
