Nema зацепленный гибридом Stepper мотора 42mm 17 мотор высокой коробки передач вращающего момента 23 11 Stepper с редуктором планетарной шестерни

nema зацепленный гибридом stepper мотора 42mm 17 мотор высокой коробки передач вращающего момента 23 11 stepper с редуктором планетарной шестерни

Это серия продуктов собранных с мотором 35mm (NEMA14) квадратным гибридным stepper и типом планетарной коробкой передач цилиндра.

Следующие информации пример мотора с длиной 34mm. На самом деле, длина мотора этого продукта вообще - доступный в границах 20~52mm, и особенных длин смогите также быть подгоняно. Вообще, длинный длина, большой вращающий момент мотора.

К тому же, угол шага мотора имеет 2 варианта: 0,9 градуса и 1,8 градуса, и чаще всего используемого один угол шага 1,8 градусов

Относительно коробки передач уменьшения, также много различных коэффициентов скорости, который нужно выбрать от. Коробка передач уменьшения с различными коэффициентами скорости имеет различные этапы шестерни и конечно различные длины, которые будут показаны подробно в следующем описании.
Должный к различным этапам шестерни редуктора, эффективность передачи вращающего момента также другая, поэтому при выборе мотора и редуктора, вам нужно обратить внимание это содержание

Ряд выбора коэффициента уменьшения этой серии от 3,71 до 3729,5, и различное шоу эффективности следовать:

1 этап: длина 32,4 mm, эффективность 90%

2 этапа: длина 37,2 mm, эффективность 80%

3 этапа: длина 43,5 mm, эффективность 72%

4 этапа: длина 50,4 mm, эффективность 65%

5 этапов: длина 56,7 mm, эффективность 58%

Когда вы выбираете соответствующий stepper мотор, вам сперва нужно рассматривать основные факторы как космос собрания, необходимая скорость и вращающий момент. Когда эти индикаторы мотора можно встретить, вы можете предварительно сформировать мотор, и после этого рассматриваете специфическое соединение выхода, форму вала выхода и другие детали.

Для того чтобы сделать ваш выбор ясный, пожалуйста определите ваши потребности следующим образом

1. Управляющ напряжением тока & частота (или скажите скорость вращения, там такое отношение между скоростью вращения мотора и частотой привода (pps), пожалуйста см. частота привода * угол шага/6 скорость мотора (в RPM) например, мотор угла шага 1,8 градусов, 2000pps управляя, скорость мотора 2000 *1.8/6=600RPM,
конечно, для мотора коробки передач, скорость окончательного вала выхода коробки передач должна быть разделена скоростью мотора выше и коэффициента уменьшения
2. Номер возбуждая участка, этого связанного с выбором типа дисковода
3. Тип вала выхода (наш стандартный вал всегда вал Dtype, это можно подгонять согласно требованиям к потребителя)
4. Вращающий момент на вале выхода
5. Длина типа подводящего провода и соединителя, также мотор может использовать стандартный соединитель.

Технические спецификации параметра мотора

Вращающий момент мотора против управлять скоростью (pps)

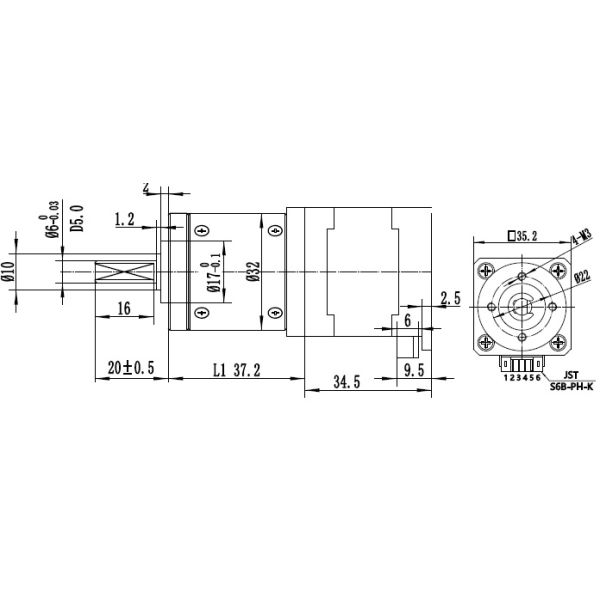

Чертеж мотора:

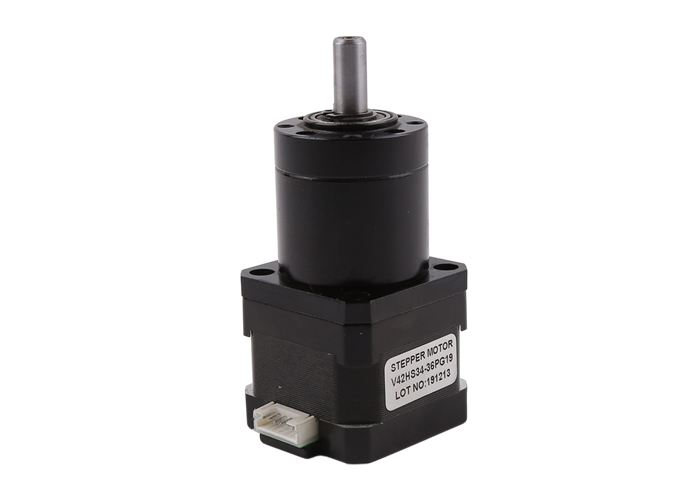

Дисплей продукта:

Наше обслуживание компании (OEM & ODM)

В микро- автомобильной промышленности, наша компания имеет больше чем 20 лет опыта в совершенствованих продукциях, продукции и продажах, обеспечивая общие решения продукта для много клиентов, и имеет несколько независимых запатентованных продуктов.

Мы охотно готовы работать с клиентами для того чтобы начать продукты, и поворачиваем наши планы и опыт патента в микро- моторах в большее значение клиента. Я считаю, что мы пойдет дальше в решения клиента.
