IP20 Отключенный DALI Multi Sensor Отключатель 50000 часов Время службы

Отсоединенный датчик движения DALI IP20 Встроенный датчик для гашения 50000 часов Время службы

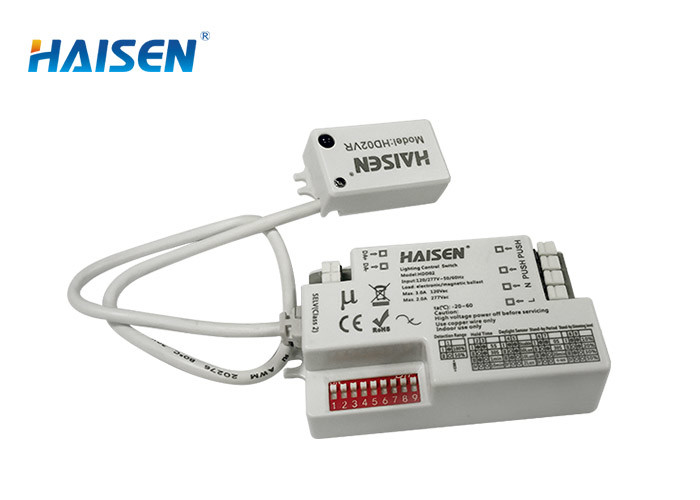

HDD02 - DALI-сенсор с отдельной конструкцией и напряжением 120-277VAC IP20 Встроенная установка Снижаемый датчик с высотой установки 6M x 12M Дитекционный диапазон, который может соответствовать DALI-диспетчеру.

Особенности:

1Отдельный небольшой модуль, устанавливаемый внутри освещения.

2Широкий диапазон напряжения 120-277VAC с функцией затемнения.

3Совпадение водителя.

4Высота (6 м) x диапазон (12 м)

5IP20, сертификат CE.

Подробное описание продукта

Диаграмма проводки

С четким указанием, что терминал DALI± и LED± должны быть подключены к драйверу DALI и к источнику питания отдельно.

Механическая конструкция и установка ((мм)

Размер ((мм)

Примечание: настройка датчика движения и настройка затемнения, пожалуйста, обратитесь к дистанционному управлению HD03R. HD02VR Диаметр провода 4 мм, стандартная версия длина кабеля 485 ± 10 мм ((можно настроить).

Покрытие обнаружения

Этот показатель указывает максимальное расстояние на самой высокой высоте установки с чувствительностью 100%.

Типичная высота установки 8 м.

Настройки переключателя DIP

Площадь обнаружения Время ожидания Порог дневного света Период ожидания
В данной области период определения уровня затемнения света
Движение будет светить, сохраняя яркость окружающей среды; сохраняя низкую мощность
быть обнаружены 100% яркости только тогда, когда перед тем, как он низкий выход в
и способны после движения окружающей яркости полностью в режиме ожидания.
При выключении, объекты оставляют меньше, чем предварительно настроенные.
Датчик. 100% зоны обнаружения. Конкретная величина люкса, она предустановлена как "∞"
обнаружения области датчик будет работать; свет всегда
Также известен, когда он предустановлен как держать на низкой выходной
как сильный "отключить", датчик, если нет движения в
Чувствительность. Работает каждый раз это область обнаружения

обнаруживает движение и не вращается
Независимо от отключения.
яркость окружающей среды.

Демонстрация функции приложения

1. Автоматическая функция Включения/Отключения:
Свет включается при обнаружении движения и выключается после того, как люди уходят ночью.

2- Нет функции обнаружения дневного света:

Порог дневного света установлен на "Обезвредить".
Зажигается, когда обнаруживается движение, после того, как люди уходят, выключается после периода ожидания.
Приложения: тусклые места, такие как подвальные парковки, подъезды.

3. Функция демонстрация - Управление приглушительным / Функция коридора:

Четыре метода установки и инструкции

Применение

1Микроволновой датчик может быть установлен в любой лампе, кроме той, которая имеет полный металлический корпус.
2Замеченная поверхность не может быть защищена металлическими предметами.
3Убедитесь, что микроволновый модуль полностью открыт снаружи.
4Поверхность обнаружения сенсорного модуля устанавливается лицом к зоне обнаружения.

HDD02.pdf
