Шестерня распорки роторной печи Dia 16000mm ковкой стали большая для завода цемента
Шестерня распорки роторной печи
Предложенные шестерни распорки находят обширное применение в различных индустриальых секторах включая в заводах утюга губки, стали & цементной промышленности, горнодобывающей промышленности, мельницах ветра так же, как в других индустриальых секторах. Эти сделаны доступным в ряде модуля модуля 10 к модулю 70 и в минимальных диаметрах 100 mm к 15000 mm. Более потом, эти состоят из максимального веса 70 частей MT одиночных. Здесь ряд затвердетых & земных коробок передач/шестерней состоит из винтовых зубчатых передач коробок передач червя, спиральных/двойных/коробок передач, коробок передач Спиральн-наклона, планетарных коробок передач и других.
| Название продукта | Стальная шестерня шпоры распорки |
| Вес | Часть MT Макс 120 одиночная |
| Применения | индустрии |
| Ряд модуля | Модуль 10 к модулю 70. |
| Диаметр | Минута 100 mm to16000 mm. |
| Вес | Часть MT Макс 120 одиночная. |
| Емкость нарезания зубчатых колес | диаметр 100mm к диаметру 16000mm, 10Module к 70Module |
Колесо шестерни, шестерня кольца и шестерня распорки часто использованы в механической передаче, которая часто выкованы или легированная сталь литой структуры высококачественных и прочности с поверхностной обуглероживая или твердея обработкой. Шестерня имеют высокую величину наибольшей допускаемой нагрузки на опору и прочные. В практическом применении, которое широко использовано в машинном оборудовании быстрого хода и тяжелого груза, из-за своих стабилизированной передачи, низкого удара, вибрации и шума. Шестерня распорки от нашей компании точно конструирована используя для того чтобы первенствовать качественное сырье. Брошенные оправы для шестерни выхлопотаны доверять и самыми надежными поставщиками в этом домене. Наши качественные специалисты проверяют продукт на каждом этапе процесса производства согласно установленным международным промышленным стандартам.
Наша компания может произвести кольцо и колесо шестерни разного вида как шестерня шпоры, винтовая зубчатая передача, шевронное колесо шестерни и кольцо шестерни согласно чертежу и требованиям к клиента. Наш продукт сильно оценен среди клиентов для своего главного дизайна, габаритной точности, превосходные прочность и легкий
установка. Она доступна в различных спецификациях согласно требованиям клиентов.
Диаметр: Минута 100 mm to16000 mm.
Вес: Часть MT Макс 120 одиночная.
Оценки:
Минута 3 лошадиной силы к максимальным 1400 лошадиным силам
Брызните/, который принудили тип смазки
Мы обеспечиваем шестерни распорки в 3 различных дизайнах
1. Изготовленная сталь
- выкованное кольцо
- свернутая плита
Литая сталь
Дуктильное (узелковое) литое железо
Изготовленные шестерни стали более общими в прошлом и построены с материалами оправы шестерни кованой стали и electro сваренной структурой тела. Кольца изготовлены от всего блока высокоомной легированной стали. После того как грубый подвергать механической обработке кольца, мы уносит твердеть и закалять термическую обработку для того чтобы улучшить механическую характеристику и поэтому свое уместное представление.
Avantages изготовленных шестерней распорки
1. Выкованная материальная структура исключает риск включений
2. Избегаются дефекты структуры как отверстия газа, микро- усушка, отверстия штыря, горячие включения разрывов, песка и шлака
3. Следовательно, необходимы сваривать ремонта структуры тела и например молоть toothed областей.
4. Изготовленная изготовляя процедура исключает потребность для картин и рослост
5. Материал оправы имеют более высокую твердость и высокопрочное чем материал используемый для основной структуры (т.е. сети, gussets)
Особенности
1. Внешние зубы
Максимальный диаметр: 16000 mm
Toothed ширина стороны: 1700 mm
Максимальный модуль: 45 hob
Максимальный модуль: чистовая фреза 65 шестерней
2. Внутренние зубы
Максимальный диаметр: 6500 mm
Максимальный модуль: 25,4
Toothed ширина стороны: 400 mm
Ковать материальный процесс
Вковка
Окончательная завальцовка
Охлаждение в печи
Контроль на продукции
Гасить воды
Испытывать твердости
Грубый подвергать механической обработке
Ультразвуковой испытывать и габаритный осмотр
Аттестация финальной инспекции
Стандарты/сертификаты
ISO EN UNI
AWS
ASTM
ASME
DIN
Применения
Наши шестерни распорки приложены в индустриях цемента и минералов:
Различные типы горизонтальных мельниц
Роторные сушильщики
Роторные печи
Любое другое большое применение кольца шестерни
Мы водим поставщика распорка печи зацепляет для различных заводов как перечислено ниже.
1. Заводы 50TPD 100TPD 300TPD350TPD утюга губки, 500TPD, 1000TPD
2. Заводы цемента согласно требованию клиента
3. Шестерни для шахт фосфата, завода глинозема, каолин-бентонита
Емкость нарезания зубчатых колес:
1. диаметр 100mm к диаметру 16000mm
2. 10Module к 70Module
Шестерни распорки печи доступны главным образом в bi-части, 4 частях, 8 частях или multi этапах согласно требованию и пригодности с применением шестерни. В поле компонентов цеха заточки, мы поставляем головы мельницы, вход питания, меля ролик, кольцо катания печи цемента, бросая шестерни, блок вала. Также мы поставляем раковину мельницы сваривая структур и изготовлений.
Документы проверки качества
Следующие отчеты быть представленным проверке качества:
A. отчет о химии
B. физический отчет
C. документы термической обработки
Спецификация для стальных отливок для цехов заточки
D. отчет об ультразвукового контроля (перед и после ремонтами)
E. отчет о проверке магнитной частицы (перед и после ремонтами)
F. габаритный отчет
G. карты ремонта сварки
H. процедуры по сварки и квалификация процедуры показатель
I. квалификация сварщика
J. испытывая квалификация без разрушения контролера
| Деталь | Структурные особенности | Обработка измерения | Содержание теста |
| Шестерня распорки | (1) сталь GS42CrMo4Alloy (корпоративные собственнические стандарты) HB 220~240 (2) полу-составленный, Y-спица
(3) спиральный
(4) разумная структура запечатывания и выравнивания легированной стали (корпоративные собственнические стандарты) | (1) наружный стальной рафинировка (аргон R-H и обработка вакуума)
(2) собственническая технология песка смертной казни через повешение холодной прессформы для обеспечения отливки, зубов плотных
(3) нормализующ (собственническая технология) для обеспечения что твердость поверхности зуба
Позже (4) грубый hobbing, время отпуска, ремонтирует совместную поверхность, после этого точный крен
(5) собственнический домодельный hob отлично hobbing | свойства отливок (1) механические и химический состав (внутренний стандарт)
(2) обдирка после звукового испытания
полу-отделка (3), заканчивающ после осмотра ультразвуковой испытывать и магнитная частицы
(4) осмотр магнитной частицы зуба поверхностный, определение твердости
проверка допуска зуба (5)
(6) тест нагрузки собрания фабрики для проверки точности размера шестерни |
Технические требования большого кольца шестерни CITICIC:
1) pretreated перед нормализовать поверхностную твердея обработку, твердость если HB210 | 250; механическое представление Rb 690MPa окончательной прочности, предел текучести Rs 490MPa, удлиненность D5 11%, уменьшение зоны w 25%, твердость Ak 30J удара; затвердетая индукция, твердость HRC50 зубов | 55; эффективная затвердетая глубина 3 слоя | 5mm.
2) общее ультразвуковое обнаружение рванины, внутреннее качество должно соотвествовать 2 требований GB7233-87 стандартных; осмотр магнитной частицы зуба и филе, качество должен соотвествовать 2 требований GB/T9444-88.
3) примечание отливка нет округленного R5 | R10.
4) зуб скосить на обоих концах и 1 45b.5) двумя с половиной ширина зуба шестерни кольца каждого соединения кольца вдоль края всего кольца сделанного с высокопрочными болтами, совмещенными с поверхностью зуба должен находиться в нижнем центре.
большой процесс производства шестерни кольца 2
2,1 из грубого
Пробел стальной бросать обеспечен CO. тяжелой техники CITIC, заводом Ltd. Тяжел Вковки, бегом стандартом GB11352-89 определяет требования для моделирования согласно процессу литья, выплавки, бросающ, ударенные коробки, чистка, одевая отливки;. Во время осмотра и принятия чертежами и технических требований для стального пробела
Проверки, согласовывая стандарты JB/T6402-92 выданные после принятия
Вниз с процедуры.
обдирка 2,2
Пересеченный путем рисовать и остаться вне стипендией, выравниванием, соединением, обрабатывающ и внутри и снаружи круга, совмещающ процессы лобового фрезерования, сверлить и другого.
2,3 ушиб исследования
Общее ультразвуковое обнаружение рванины, внутреннее качество должно соотвествовать 2 стандартов GB7233-87.
нормализуя pretreatment 2,4
пары Полу-кольца нормализуя и закаляя обработку, обеспечивают хорошую организацию для последующий поверхностный твердеть; деформация чертежей прессы половинного осмотра шестерни кольца после термической обработки.
2,5 подвергать механической обработке
Во первых два с половиной кольцо сделано с высокопрочными болтами соединяя кольцо в целом, общий процесс путем рисовать зубы Quannei Wai круга и верхний и нижний конец, и после этого рисовать и подвергать механической обработке филируя отростчатые требования.
2,6 исключение обработки стресса
Общее кольцо обожгло для того чтобы исключить стресс.
общий твердеть поверхности кольца 2,7
ЕСЛИ вдоль луночной индукции поверхности зуба твердея, твердость HRC50, то | 55, эффективная затвердетая глубина 3 слоя | 5mm.
2,8 финальная инспекция
Во-первых, частота обнаружения гася, твердость после закалять шестерню кольца cogging соотвествует чертежей; secondly, обнаружить ли максимальный наружный диаметр более крупноразмерное D6944 как деформация 3mm, механическая коррекция требуемая до квалифицированный; В-третьих, осмотр магнитной частицы зуба и филе, качество должен соотвествовать 2 требований GB/T9444-88 стандартных; В конце концов, согласно чертежам и техническим требованиям для финальной инспекции.

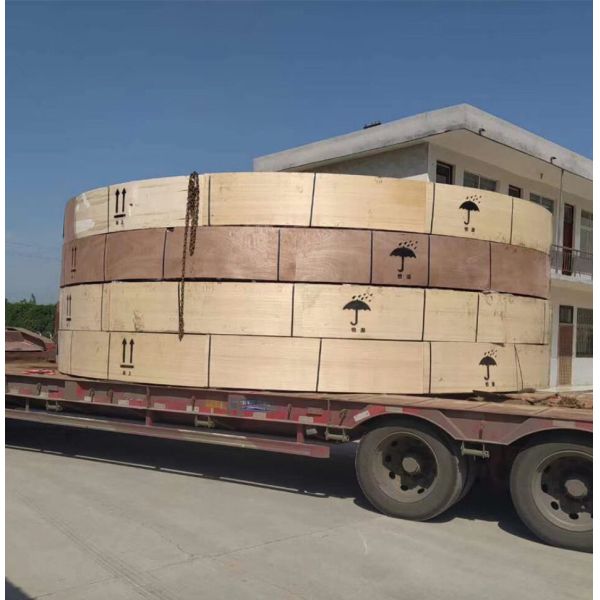

Упаковка & грузить
Оно принимает стандарт экспорта для доставки.
Наши обслуживания
Тяжелые индустрии CITIC ваш деловой партнер в после рынка.
CITICIC может обеспечить:
1. ПРОЕКТИРОВАННЫЕ ЗАПАСНЫЕ ЧАСТИ - ДИЗАЙН И ИЗГОТОВЛЯТЬ
2. БОЛЬШАЯ СТАЛЬ ТОМА И ПРОУТЮЖИТЬ БРОСАЯ ПЛАВИЛЬНИ
3. ОГРОМНЫЕ ВОЗМОЖНОСТИ МЕХАНИЧЕСКОЙ МАСТЕРСКОЙ
4. ПРОГРАММЫ ТРЕНИРОВКИ
5. ПРЕДУПРЕДИТЕЛЬНЫЕ ПРОГРАММЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
6. РЕМОНТНЫЕ СЛУЖБЫ PREVETATIVE
7. ВСЕСТОРОННИЕ ПРОГРАММЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
Инженеры обслуживания на местах CITIC натренированы специфически в продуктах группы бренда CITIC но способны на предпринимать обслуживать других брендов OEM.
Наши техники оборудованы с самым предварительным технологическим диагностическим оборудованием доступным для того чтобы побеспокоить всход ваше оборудование для того чтобы оптимизировать представление и уменьшить время простоя.
CITICIC также имеет обширную возможность в поставлять все потребности вас потребляемые и электрические механические запасной части.
вопросы и ответы
Проверка качества
Физический & химический центр идентификации
CITICIC имеет профессиональные испытание и институт метрологии который обеспечивает предварительные способы испытания как без разрушения
испытывать, промышленный химический анализ, metallographic испытание и анализ, механическое испытание, подготовка образца, метр/длина
измерение, весящ проверку прибора, и осмотр weighman. Наш институт метрологии принимал ведущую роль в Китае.
CITICIC имеет почти 200 типов предварительного оборудования для испытаний, 9 различных стандартов измерения и почти 20 типов worldclass оборудования для испытаний которые были импортированы от международных положений как Германия, Япония, США,
Великобритания и Бельгия.
