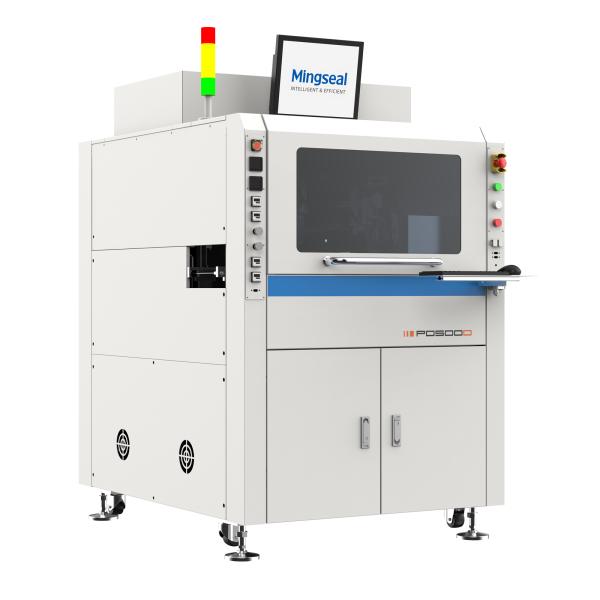

PD500D Пятиосновое устройство для распределения ссылок VR Очки TWS Продукт Smart Ring TP Боковой изогнутый экран Гибкий экран
PD500D Пятиосновое устройство для распределения ссылок VR Очки TWS Продукт Smart Ring TP Боковой изогнутый экран Гибкий экран
Спецификации
Номер модели :
PD500D
Место происхождения :
Китай
Минимальное количество заказов :
1
Условия оплаты :
L/C, T/T, D/A, D/P, MoneyGram, Western Union
Время доставки :
5-60 дней
Подробная информация об упаковке :
Деревянные
Продукт :
жидкость, клей
Тип :
Объемная
Заявления :
для электроники
Другие характеристики :
высокоточные, автоматические, роботизированные
Размеры W*D*H :
770×1200×2000 мм ((с/о трехцветным освещением)
Точность позиционирования :
X1/Y1/X2/Y2:±0,008mm Z1/Z2:±0,01mm B1/B2:±2Arc min C1/C2:±26Arc sec
Повторяемость :
X1/Y1/X2/Y2:±0,003mm Z1/Z2:±0,005mm B1/B2: ±10Arc сек C1/C2:±1,2Arc сек
Максимальная скорость движения :
X1/Y1/X2/Y2:1300 мм/с Z1/Z2:500 мм/с B1/B2: 1rps C1/C2: 4rps
Максимальная ускоренная скорость :
X1/Y1/X2/Y2:13000mm/s2 Z1/Z2:5000mm/s2 B1/B2: 10rps2 C1/C2: 40rps2
Ось Z Диапазон движения :
200 мм
Максимальный диапазон подачи :
200×200мм
Стандартный :
Модуль очистки, система звуковой и визуальной сигнализации, модуль зрения, модуль регулирования давл
Необязательно :
Модуль обнаружения и сигнализации о низком уровне жидкости, модуль взвешивания, модуль лазерной кали
Описание
PD500D Пятиосновая машина для распределения соединений

PD500D series five-axis linkage dispensing system is a piece of high-precision 3D dispensing equipment which is developed based on the dispensing requirements of smart wearable products such as mobile phone middle bezelОн может реализовать не только традиционную линейную интерполяцию, круговую интерполяцию и интерполяцию кривых, но и интерполяцию пространственной дуги,интерполяция пространственной эллипсы и интерполяция пространственной инволюты, и т.д., и имеет возможность отпускать на сложных нерегулярных поверхностях.



Особенности и преимущества

  • Легкость эксплуатации

3D-импорт: траектория распределения быстро генерируется путем импорта 3D-диаграммы продукта.

Отображение траектории подачи в режиме реального времени: траектория подачи всегда соответствует положению переворачивания продукта, что повышает удобство программирования.

Графическое программирование: пятиосевой алгоритм оптимизирован, так что траектория работы камеры является реальным траекторией распределения, что удобно для отладки.

  • Достижение высококачественного и высокоточного распределения

3D-направление: траектория подачи автоматически генерируется линейным лазерным сканированием продукта для обеспечения точности подачи.

Режим сравнения позиций: равномерный переход арки осуществляется с помощью преобразования частоты.

Линейная моторная платформа используется для обеспечения точности и стабильности оборудования.

  • Улучшение эффективности

Дизайн двойной станции: левая и правая станции работают поочередно, чтобы сэкономить время погрузки и разгрузки.

Конструкция спины к спине: операция распределения и проверка пути клея проводятся одновременно.

  • Контроль качества

3D-инспекция: онлайн-инспекция пути клея осуществляется с помощью лазера с линейным сканированием.

Решение проблемы согласованности поступающего материала

Визуальное захватывание края: точный контроль положения подачи осуществляется путем компенсации положения точки характеристики.

Интеллектуальная система управления в замкнутом цикле

Система прослеживаемости производства в МЭС может быть расширена.

Поддерживается функция позиционирования маркировки CCD и программирование CCD.



Специальные процессовые модули

PD500D Пятиосновое устройство для распределения ссылок VR Очки TWS Продукт Smart Ring TP Боковой изогнутый экран Гибкий экран

Онлайн-модули подбора и размещения и обработки

Беспилотная погрузка и разгрузка осуществляется автоматическим подбором +

обработки для экономии затрат на рабочую силу.

PD500D Пятиосновое устройство для распределения ссылок VR Очки TWS Продукт Smart Ring TP Боковой изогнутый экран Гибкий экран

Двойной модуль транспортировки по оси Y

Двойные станции работают поочередно для повышения эффективности производства.

PD500D Пятиосновое устройство для распределения ссылок VR Очки TWS Продукт Smart Ring TP Боковой изогнутый экран Гибкий экран

Модуль 3D-визия

3D-направление: траектория подачи автоматически генерируется линейным лазерным сканированием продукта для обеспечения точности подачи.

3D-инспекция: онлайн-инспекция пути клея осуществляется с помощью лазера с линейным сканированием.

PD500D Пятиосновое устройство для распределения ссылок VR Очки TWS Продукт Smart Ring TP Боковой изогнутый экран Гибкий экран

Модуль обнаружения и выполнения

Конструкция сзади на спину: для повышения эффективности производства одновременно выполняется операция распределения и проверка пути клея.

Области применения

  • Побочная диспенсация
  • Распределение изогнутого экрана
  • Гибкая боковая диспенсация экрана
  • Умный браслет / Часы
  • Умная кольцевая диспансеризация
  • Распределение оптических компонентов LiDAR
  • Специально сделанный экран
  • Мобильный телефон Средний безель
  • Укрепление FPC на гибком экране
  • Выдача очков VR
  • Распространение продуктов TWS





Технические спецификации
Модель PD500S PD500D

Размеры

В*Д*Х

 770 × 1200 × 2000 мм ((без трехцветного света) 1087x1630x2000 мм

Позиционирование

Точность

 X1/Y1/X2/Y2:±0,008mm Z1/Z2:±0,01mm B1/B2:±2Arc min C1/C2:±26Arc sec X1/Y1/X2/Y2: ±0,008mm Z1/Z2: ±0,01mm B1/B2:±2Arc min C1/C2:±26Arc sec
Повторяемость X1/Y1/X2/Y2:±0,003mm Z1/Z2:±0,005mm B1/B2:±10Arc sec C1/C2:±1,2Arc sec X1/Y1/X2/Y2:±0,003mm Z1/Z2:±0,005mm B1/B2: ±10Arc сек C1/C2:±1,2Arc сек
Максимальная скорость движения X1/Y1/X2/Y2:1300 мм/с Z1/Z2:500 мм/с B1/B2: 1rps C1/C2: 4rps X1/Y1/X2/Y2:1300 мм/с Z1/Z2:500 мм/с B1/B2: 1rps C1/C2: 4rps
Максимальная скорость X1/Y1/X2/Y2:13000мм/с2 Z1/Z2:5000мм/с2 B1/B2: 10rps2 C1/C2: 40rps2 X1/Y1/X2/Y2:13000мм/с2 Z1/Z2:5000мм/с2 B1/B2: 10rps2 C1/C2: 40rps2

Ось Z Движение

Диапазон

 200 мм 200 мм
Максимальный диапазон подачи 200×200 мм 200×200 мм



Стандартный

Модуль очистки,Звуковая и визуальная система сигнализации,Модуль зрения,Регулятор давления воздуха

модуль, пиезоэлектрический клапан, стандартное программное обеспечение, модуль калибровки иглы, IPC

Компьютер промышленного управления,нагреватель с соплами,одностанционные (одноосевые Y-осевые приводные устройства)
Необязательно

Модуль взвешивания, лазерный калибровочный модуль, специальный

Модуль очистки, Модуль распределения (винтовый клапан/прецизионные контроллеры распределения и т.д.),

Автоматическая загрузка/разгрузка, распознавание штрих-кодов и QR-кодов, 3D контурное программирование трассы, 3D проверка формы контурного клея, дуплексная станция (устройства управления двойной оси Y),Передняя и задняя диспетчерские установки (двойные X-устройства) Модули конвейерных конвейеров
