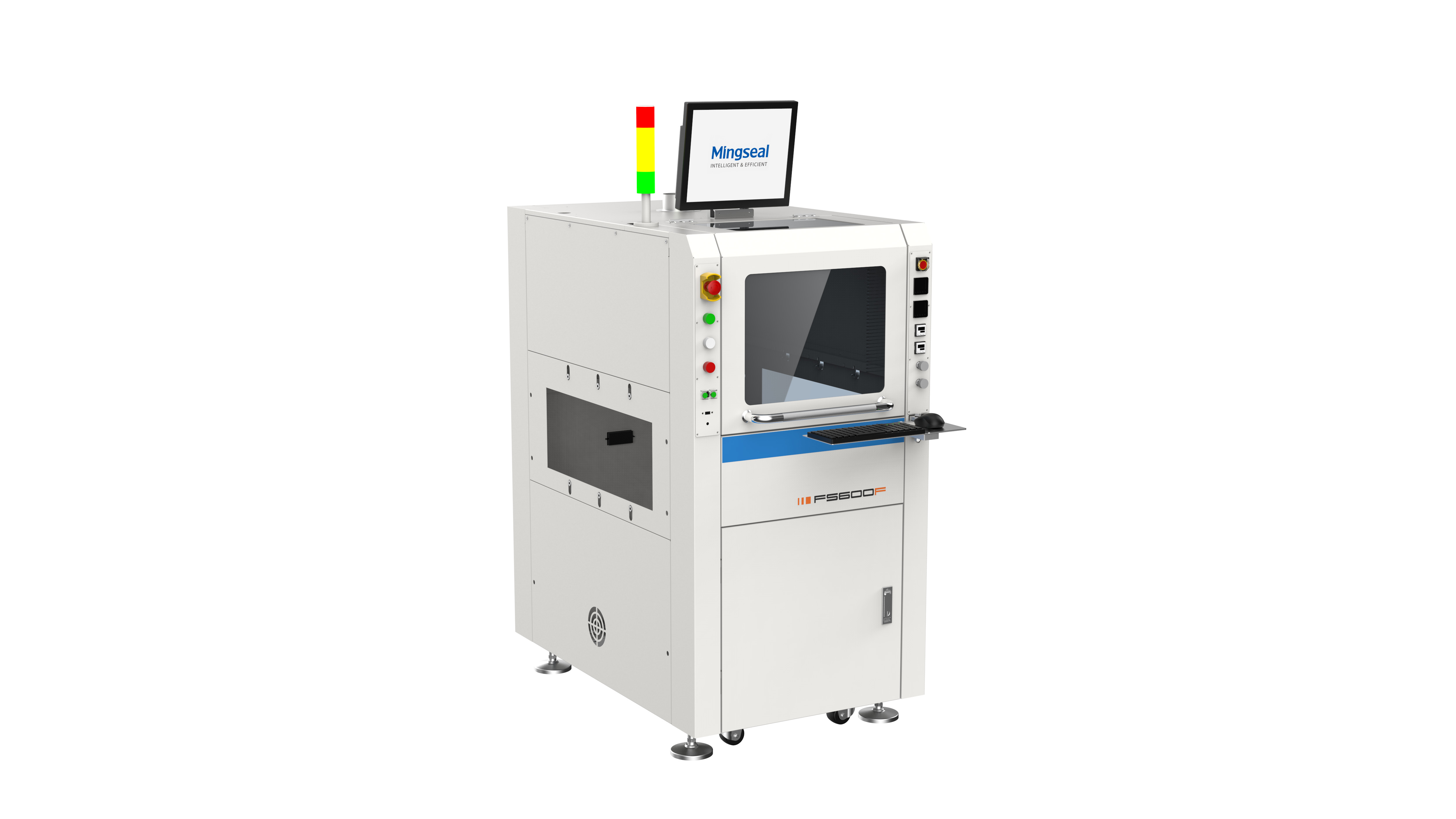

FS600 Серия Онлайн Визуальная диспенсирующая машина Underfill Dam&Fill Lens Gluing PUR Клейкая диспенсировка для среднего безеля
FS600 Серия Онлайн Визуальная диспенсирующая машина Underfill Dam&Fill Lens Gluing PUR Клейкая диспенсировка для среднего безеля
FS600 Серия Онлайн Визуальная диспенсирующая машина Underfill Dam&Fill Lens Gluing PUR Клейкая диспенсировка для среднего безеля
FS600 Серия Онлайн Визуальная диспенсирующая машина Underfill Dam&Fill Lens Gluing PUR Клейкая диспенсировка для среднего безеля
FS600 Серия Онлайн Визуальная диспенсирующая машина Underfill Dam&Fill Lens Gluing PUR Клейкая диспенсировка для среднего безеля
FS600 Серия Онлайн Визуальная диспенсирующая машина Underfill Dam&Fill Lens Gluing PUR Клейкая диспенсировка для среднего безеля
FS600 Серия Онлайн Визуальная диспенсирующая машина Underfill Dam&Fill Lens Gluing PUR Клейкая диспенсировка для среднего безеля
FS600 Серия Онлайн Визуальная диспенсирующая машина Underfill Dam&Fill Lens Gluing PUR Клейкая диспенсировка для среднего безеля
FS600 Серия Онлайн Визуальная диспенсирующая машина Underfill Dam&Fill Lens Gluing PUR Клейкая диспенсировка для среднего безеля
FS600 Серия Онлайн Визуальная диспенсирующая машина Underfill Dam&Fill Lens Gluing PUR Клейкая диспенсировка для среднего безеля
Спецификации
Номер модели :
FS600DF
Место происхождения :
Китай
Минимальное количество заказов :
1
Условия оплаты :
L/C, T/T, D/A, D/P, MoneyGram, Western Union
Время доставки :
5-60 дней
Подробная информация об упаковке :
Деревянные
Состояние :
Новый
Автоматический класс :
Автоматический
Послепродажное обслуживание :
Инженеры, доступные для обслуживания машин за рубежом, Онлайн-поддержка, Видеотехническая поддержка,
Гарантия :
1 год
Наименование продукта :
Полностью автоматическое оборудование серии FS600DF является высокоскоростным
Поля применения :
FATP/SMT
Структура рамы :
Дверный портал 3-осной конструкции
Вес :
850 кг
Силовое питание :
220В AV 50Гц
Сила :
3,6 кВт
Ингаляция :
(0,5 МПа,250 л/мин) ×2 пути
Описание
FS600серии Онлайн-визуальный диспенсерный аппарат

Полностью автоматическое распределительное оборудование серии FS600 представляет собой высокоскоростноевысокоточная и экономически эффективная система онлайн-распределения, разработанная на основе потребностей потребительской электронной промышленности, такой как FATP, сборка модулей SMT/VCM/CCM.
Система объединяет различные основные технологии распределения и имеет богатую конфигурацию для удовлетворения требований высокоточного инкапсулирования, заправки и заполнения, заполнения, склеивания,сборка и другие процессы раздачи в сложных условиях работы.

Особенности и преимущества
  • Умный дурак
  • Управление информацией о производстве
  • Применимость богатых процессов
  • Высокая скорость и высокая устойчивость
  • Высокая удобство

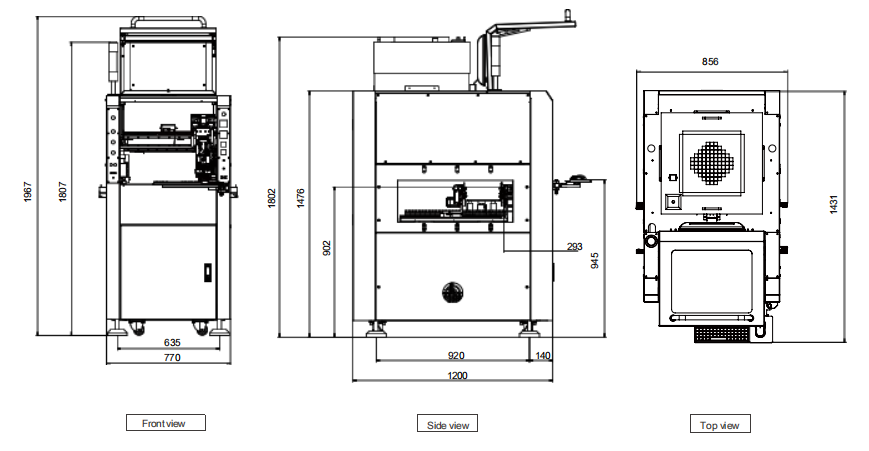

Размеры
FS600 Серия Онлайн Визуальная диспенсирующая машина Underfill Dam&Fill Lens Gluing PUR Клейкая диспенсировка для среднего безеля


Факультативные конфигурации

Модуль очистки Определение и сигнализация о низком уровне жидкости
Система звуковой и визуальной сигнализации Модуль взвешивания
Модуль зрения Модуль лазерной калибровки
Модуль регулирования давления воздуха Модуль пылестойкости
Пиезоэлектрический клапан Специальный модуль очистки
Стандартное программное обеспечение Модуль распределения (винтовой клапан/прецизионные диспетчерские контроллеры и т.д.)
Модуль калибровки точек отсчета оси X/Y/Z Двойной клапан (синхронная подача / асинхронная подача)
Компьютер промышленного управления IPC Модуль наклона и вращения
Нагревающее устройство с соплами Модуль вращения 360°
Одноразовая Автоматическая погрузка/разгрузка
- Распознавание штрих-кодов и QR-кодов
- Модуль конвейерного конвейера (двойной трассы /двойной трассы параллельно)
- Модуль подъема (подъем лезвия/подъем платформы)
- Вакуумный адсорбционный модуль

Технические спецификации





В.асические параметры

 FS600 FS600F FS600DF FS600A FS600DA



Области применения



FATP/SMT



FATP/SMT



FATP/SMT



CCM/VCM



CCM/VCM



Структура рамы

 Дверный портал 3-осной конструкции Дверный портал 3-осной конструкции Дверный портал 3-осной конструкции Дверный портал 3-осной конструкции Дверный портал 3-осной конструкции



Размеры W*D*H (без погрузки и разгрузки)



770×1200×1450 мм



770×1200×1450 мм



770×1200×1450 мм



770×1200×1450 мм



770×1200×1450 мм



Вес



750 кг



800 кг



850 кг



800 кг



850 кг



Силовое питание



220В AV 50Гц



220В AV 50Гц



220В AV 50Гц



220В AV 50Гц



220В AV 50Гц



Сила



2.5 кВт



2.8КВт



3.6КВт



2.8КВт



3.6КВт



Ингаляция



(0,5 МПа, 250 л/мин) ×2 пути



(0,5 МПа, 250 л/мин) ×2 пути



(0,5 МПа, 250 л/мин) ×2 пути



(0,5 МПа, 250 л/мин) ×2 пути



(0,5 МПа, 250 л/мин) ×2 пути



Уровень защиты от пыли



-



-



-

 Класс 100 Класс 100



ESD



-



-



-

 Необязательно Необязательно



Рабочая температура окружающей среды



23°C±5°C



23°C±5°C



23°C±5°C



23°C±5°C



23°C±5°C



Относительная влажность рабочей среды



20 ~ 90%



20 ~ 90%



20 ~ 90%



20 ~ 90%



20 ~ 90%



Система движения



Механизмы передачи

 X/Y:линейный двигатель Z:сервомотор и винтовой модуль X/Y:линейный двигатель Z:сервомотор и винтовой модуль X/Y:линейный двигатель Z:сервомотор и винтовой модуль X/Y:линейный двигатель Z:сервомотор и винтовой модуль X/Y:линейный двигатель Z:сервомотор и винтовой модуль



Повторяемость



X/Y: ±0,01 мм Z: ±0,005 мм



X/Y: ±0,01 мм Z: ±0,005 мм



X/Y: ±0,01 мм Z: ±0,005 мм



X/Y: ±0,01 мм Z: ±0,005 мм



X/Y: ±0,01 мм Z: ±0,005 мм



Точность позиционирования



X/Y: ±0,02 мм Z: ±0,01 мм



X/Y: ±0,02 мм Z: ±0,01 мм



X/Y: ±0,02 мм Z: ±0,01 мм



X/Y: ±0,015 мм Z: ±0,01 мм



X/Y: ±0,015 мм Z: ±0,01 мм



Максимальная скорость движения



X/Y: 1300 мм/с Z:500 мм/с



X/Y: 1300 мм/с Z:500 мм/с



X/Y: 1300 мм/с Z:500 мм/с



X/Y: 1300 мм/с Z:500 мм/с



X/Y: 1300 мм/с Z:500 мм/с



Максимальная скорость



X/Y: 1,3 г Z: 0,5 г



X/Y: 1,3 г Z: 0,5 г



X/Y: 1,3 г Z: 0,5 г



X/Y: 1,3 г Z: 0,5 г



X/Y: 1,3 г Z: 0,5 г



Параметры рабочей платформы



Метод визуального позиционирования



Маркировка



Маркировка



Маркировка

 Особенности внешнего вида товарного знака/продукта Особенности внешнего вида товарного знака/продукта



Точное взвешивание



0. 1 мг/ 0, 01 мг



0. 1 мг/ 0, 01 мг



0. 1 мг/ 0, 01 мг



0. 1 мг/ 0, 01 мг



0. 1 мг/ 0, 01 мг



Грузоподъемность рельсов



3 кг



3 кг



3 кг



3 кг



3 кг



Диапазон регулировки ширины рельса (один рельс)



35 ~ 520 мм



35 ~ 520 мм



35 ~ 520 мм



35 ~ 520 мм



35 ~ 520 мм



Толщина подложки

 0.5 ~ 9 мм 0.5 ~ 9 мм 0.5 ~ 9 мм 0. 1 ~ 9 мм 0. 1 ~ 9 мм



Операционная система

 Windows 10 Windows 10 Windows 10 Windows 10 Windows 10



Протокол связи

 SMEMA/MES SMEMA/MES SMEMA/MES SMEMA/MES SMEMA/MES



Минимальный разрыв на краю панели

 4 мм 4 мм 4 мм 4 мм 4 мм



Максимальная высота устройств на поверхности ПКБ

 25 мм 25 мм 25 мм 25 мм 25 мм
Максимальная высота устройств на дне ПКБ 25 мм 25 мм 25 мм 5 мм 5 мм



Ось Z Диапазон движения

 40 мм 40 мм 40 мм 40 мм 40 мм



Диапазон распределения (W*D)



Максимальный диапазон распределения - с погрузкой и разгрузкой (однополосный)

 280×170 мм 280×170 мм 280×170 мм 280×170 мм 280×170 мм



Максимальный диапазон распределения - без погрузки и разгрузки (однополосный/двойной)

 360×520 мм/360×215 мм 400×520 мм/400×215 мм 400×520 мм/400×215 мм 400×520 мм/400×215 мм 400×520 мм/400×215 мм



Двойной клапан синхронный-с/с компенсацией-ручное регулирование (однополосный/двойной)



-

 220×520 мм/220×215 мм



-

 220×520 мм/220×215 мм



-



Двойной клапан синхронный с/с компенсацией - автоматическое регулирование (однополосный/двойной)



-

 220×520 мм/220×215 мм



-

 220×520 мм/220×215 мм



-



Двойной клапан синхронный с компенсацией (однополосный/двойной)



-



-

 320×520 мм/320×215 мм



-



320×520 мм/320×215 мм



Двойной асинхронный клапан (однополосный/двойной)



-

 315×520 мм/315×215 мм



-

 315×520 мм/315×215 мм



-



Поворачивание наклона слева направо (однополосный/двойной)



-

 180×480 мм/180×195 мм



-

 180×480 мм/180×195 мм



-



Обратное и переносное вращение наклона (однополосный/двойной)



-

 280×425 мм/280×165 мм



-

 280×425 мм/280×165 мм



-



360° вращение (однополосный/двойной)



-

 240×455 мм/240×180 мм



-

 240×455 мм/240×180 мм



-
