Регулятор эскалатора, система управления привода максимальной допускаемой нагрузки/положения боевой готовности VF, KW силы 9 до 48, EN115-2017 для замены подъема

Спецификация регулятора

Структура системы управления эскалатора

Максимальная допускаемая нагрузка или резервный шкаф управлением эскалатора преобразования частоты составлены шкафа контроля и распределительной коробки, при котором шкаф контроля главный компонент, главным образом для обработки функции логики; распределительная коробка предусматривает соединение верхних и более низких переключателей комнаты машины.

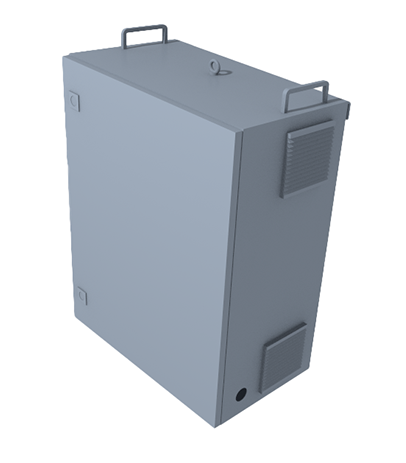

Шкаф контроля

Шкаф контроля аранжирован в верхней комнате машины, содержа объединенного водителя, электрического элемента, доски расширения функции, доски забора недостатка, etc. для того чтобы осуществить обработку входных сигналов входа и выхода эскалатора, и проконтролировать деятельность эскалатора.

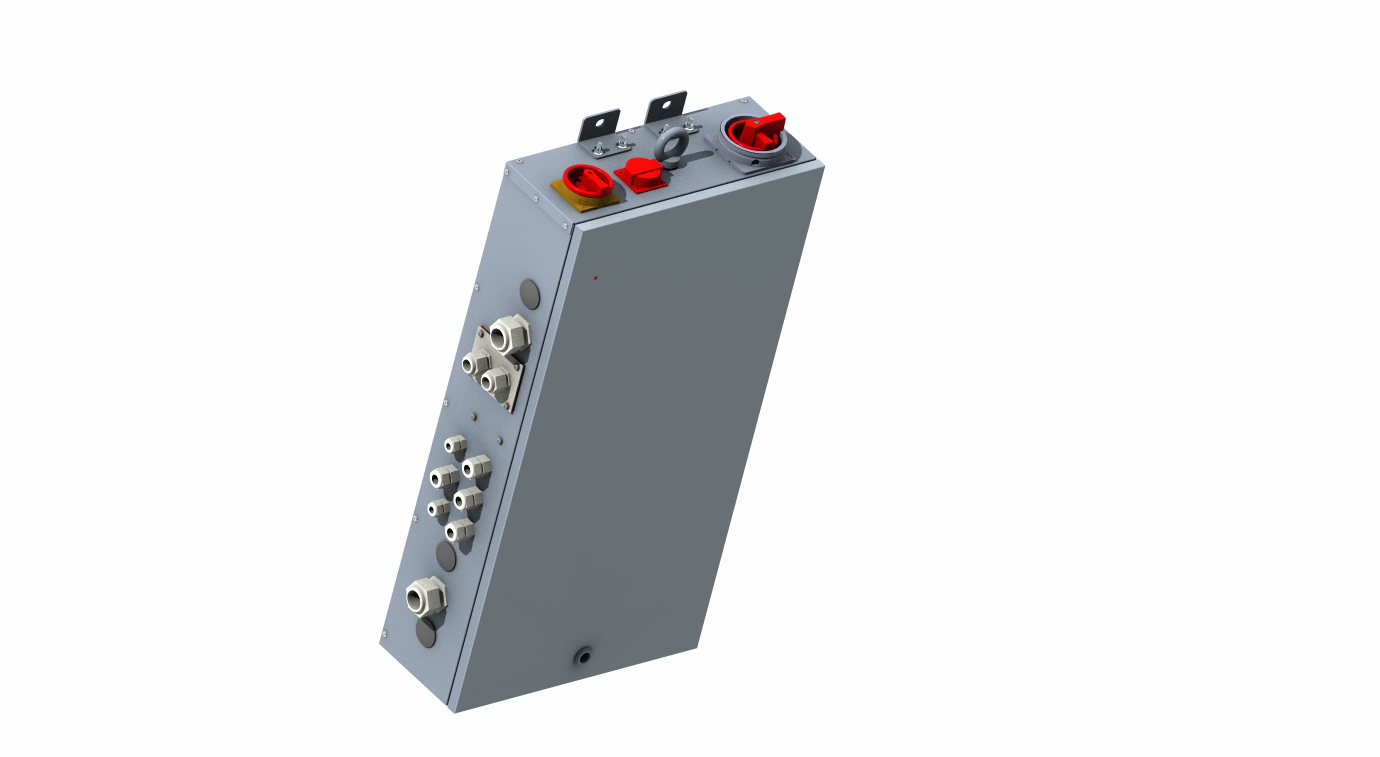

Распределительная коробка

Распределительная коробка аранжирована в более низкой комнате машины, и все переключатели и сигналы датчика нижней части эскалатора сконцентрированы в распределительной коробке, и после этого переданы верхнему шкафу управлением комнаты мотора через кабель верхней и более низкой мотора комнаты ядра 40 соединяясь.

Расположение 1

- Регулятор и верхняя распределительная коробка размещать в верхней станции машинного оборудования

- Шкаф привода VF и более низкая распределительная коробка обнаруживают местонахождение более низкую станцию машинного оборудования

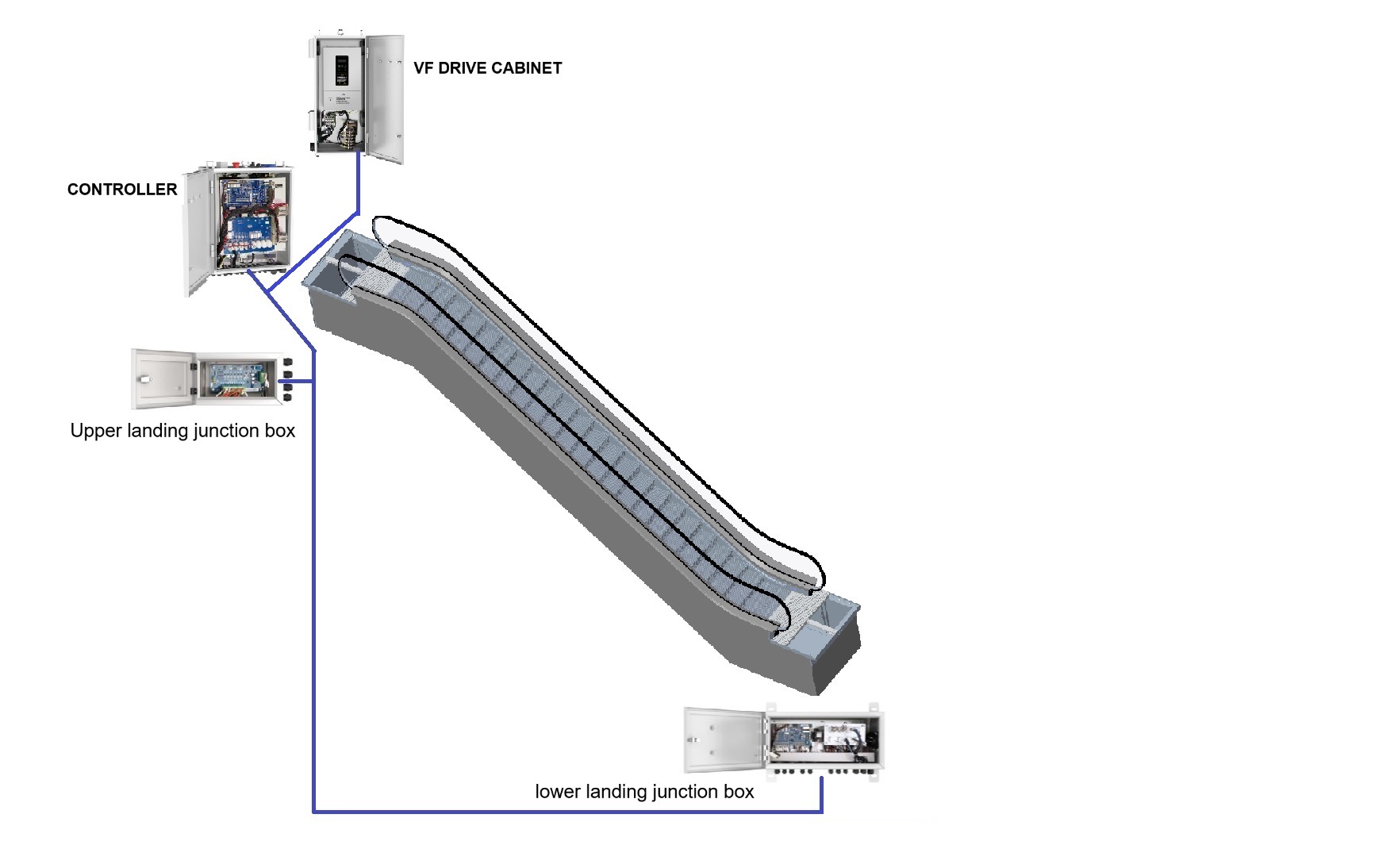

Расположение 2

- Регулятор, шкаф привода VF и распределительная коробка размещать в верхней станции машинного оборудования

- Более низкая распределительная коробка в более низкой станции машинного оборудования

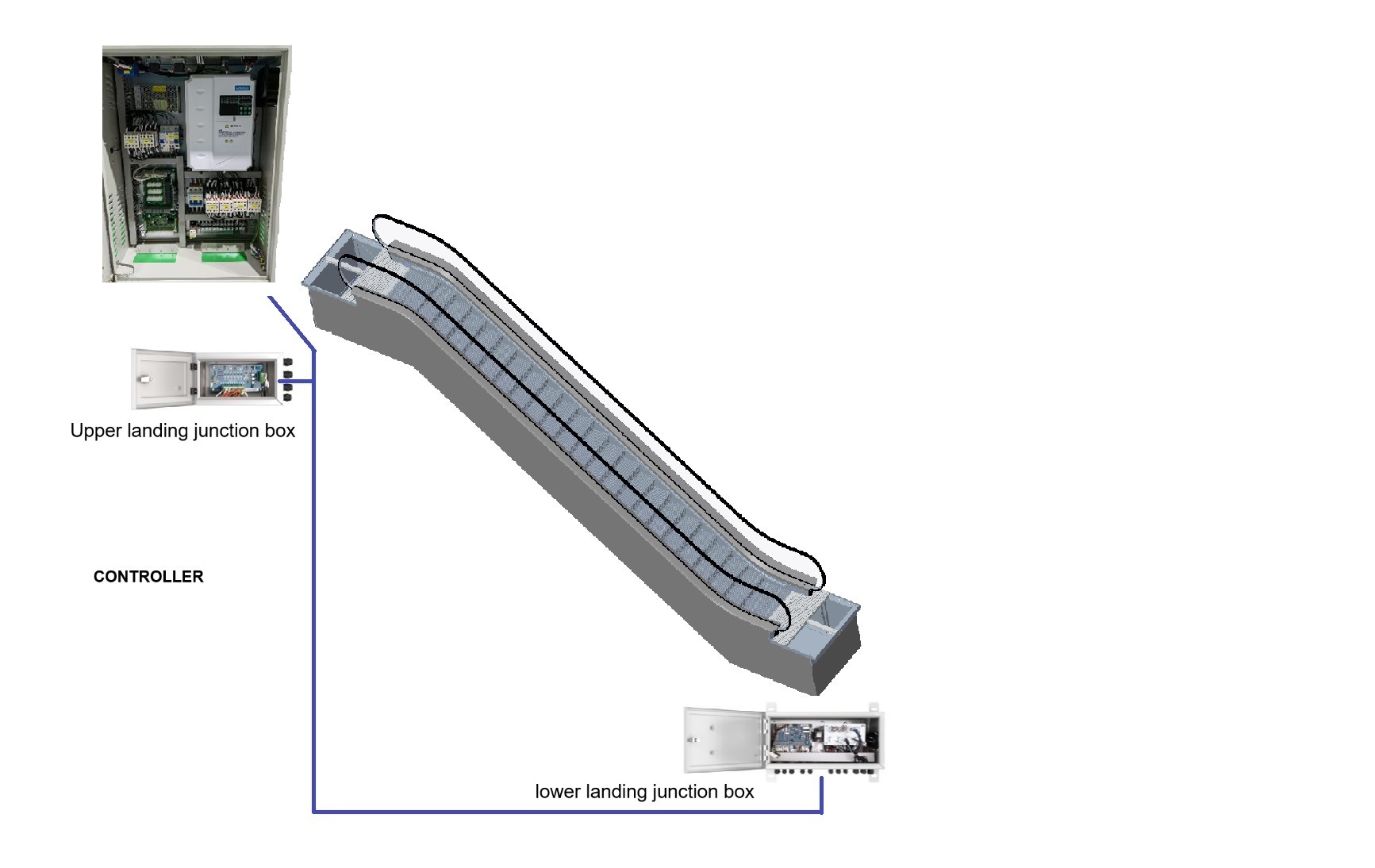

Расположение 3

- Шкаф управлением интеграции (привод регулятора +VF) и распределительная коробка в верхней станции машинного оборудования

- Более низкая распределительная коробка в более низкой станции машинного оборудования

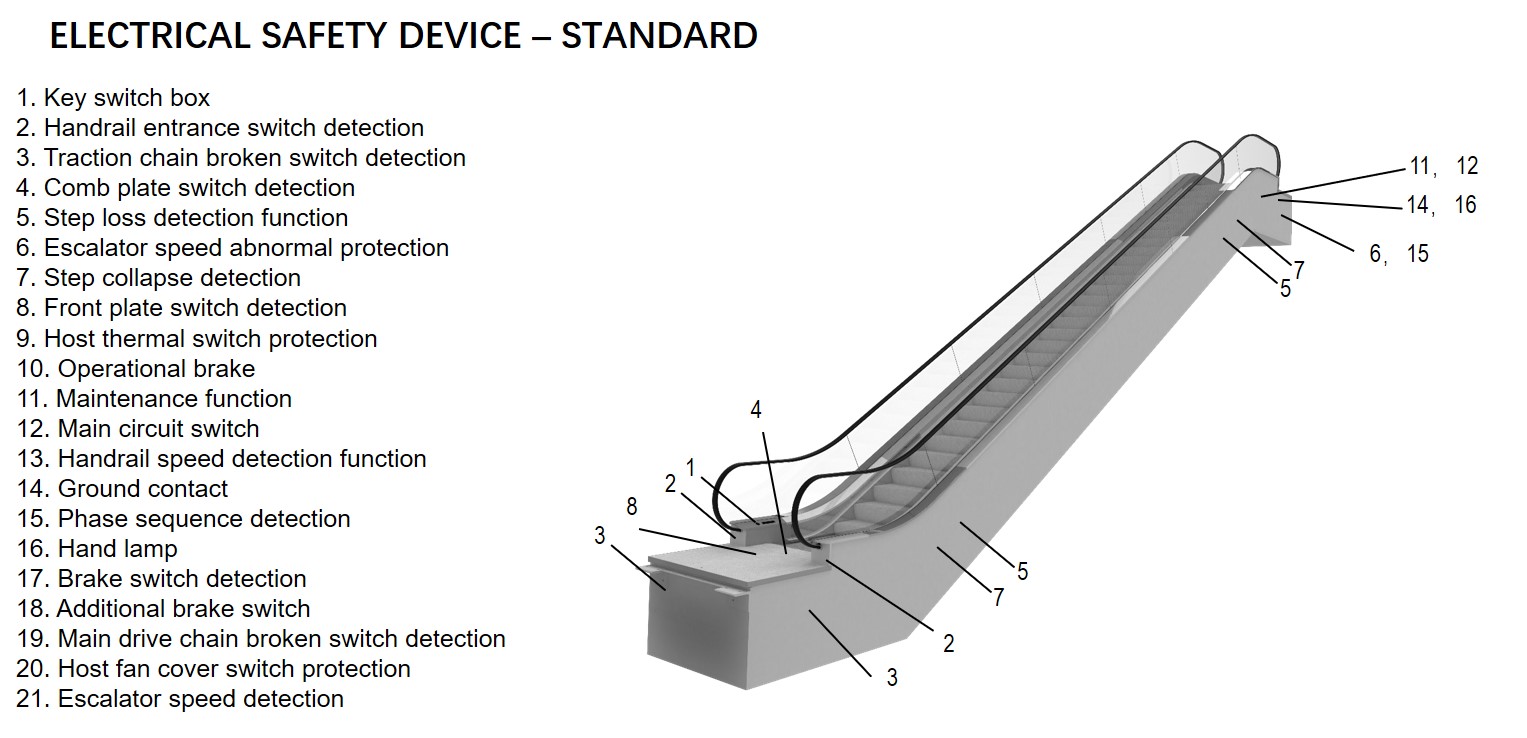

Предохранительное устройство на эскалаторе
