этап 50mm моторизованный перемещением XY
этап 50mm моторизованный перемещением XY
этап 50mm моторизованный перемещением XY
этап 50mm моторизованный перемещением XY
этап 50mm моторизованный перемещением XY
этап 50mm моторизованный перемещением XY
этап 50mm моторизованный перемещением XY
этап 50mm моторизованный перемещением XY
Спецификации
Номер модели :
PT-XY50S
Место происхождения :
Пекин, Китай (материк)
Количество минимального заказа :
1piece
Условия оплаты :
D/A, D/P, T/T
Срок поставки :
1-2 недель
Ряд перемещения :
50mm
Платформа :
× 150mm 150mm
Проводник перемещения :
Импортированный винт высокой точности меля
Stepper мотор :
Мотор Японии SHINANO 28 (1.8°)
Емкость нагрузки :
10KG
Максимальная скорость :
6mm/sec
Повторимость :
40μm
Абсолютная точность :
50μm
Описание

Перемещение таблицы перевода 50mm XY 2 оси точности микро- моторизовало XY этап



Этап перевода точности электрический объединенный: PT-XY50S



Электрический этап перевода ссылается на электрическое оборудование управляемое мотором, и контрольная поверхность двигает в горизонтальное направление (или x ось, Y-osь). Она может быть проконтролирована разнообразие моторами, включая: двухфазовый stepper мотор, трехфазный stepper мотор, мотор мотора сервопривода, линейный мотор, мотор безредукторной передачи (моментный двигатель), etc.



Характер продукции



XY движение в целом можно соединить с 2 осями, и XY ход 50MM.


Его можно использовать с углом роторной таблицы и подъемного стола.



Техническая характеристика изделия



Номер деталя PT-XY50S
Структура Ряд перемещения 50mm
Платформа × 150mm 150mm
Спецификации винта Импортированный винт высокой точности меля
Проводник перемещения Подшипник ролика класса p точный пересеченный
Stepper мотор (угол шага) Мотор Японии SHINANO 28 (1.8°)
Материал Алюминиевый Черно-анодированный сплав -
Емкость нагрузки 10Kgs
Вес 3.2Kgs
Точность Разрешение дизайна

μm 5 (не MS), 0,625μm (MS 8),
Максимальная скорость 6mm/sec
Повторимость 8μm
Абсолютная точность 10μm
Прямота 5μm
Двигая параллелизм 15μm
Засмолка 50"
Проводить разворот по курсу 25"
Отрицательная реакция 2μm
Потерянное движение 2μm
Другие Масштабы (- g), мотор сервопривода (- d)

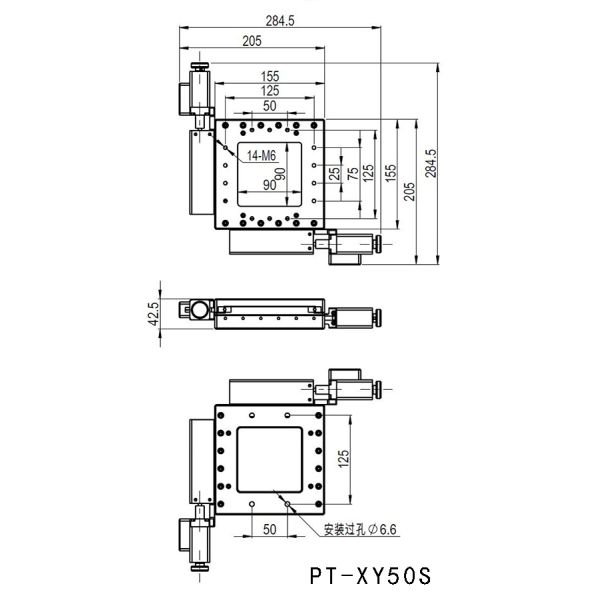

Карта размера продукта



этап 50mm моторизованный перемещением XY





Характеристики продукта



1. Главный материал крепко алюминиевый сплав, поверхность черный анодирован, с хорошим сопротивлением носки и красивым возникновением.



2. Высококачественный чисто отшлифованный привод винта, небольшое руководство, такое же подразделение может достигнуть высокого разрешения.



3. Используя ведущий брус ролика ранга точности перекрестный, высокопрочную, сильную емкость нагрузки и хорошую стойкость.



4. Устанавливая поверхность ведущего бруса принимает технологию точности подвергая механической обработке, которая делает продукт имеет высокую точность движения.



5. Оно принимает ведущий брус взаимн ролика точност-степени, который имеет высокопрочную, сильную емкость нагрузки и хорошую стойкость. Он оборудован с мотором Shinano 28 Японии (1.8°), который может обеспечить высокое разрешение и точность располагать.



6. Опционный: замените мотор сервопривода, правителя решетки, и после этого сделайте изменение продукта.
