Сверля труба API 5DP 2 3/8" до 5 1/2» OCTG E-75 X-95 G-105 S-135

Бурильная труба API 5DP

Бурильная труба полость, толстостенный тубопровод который передает сверля жидкость и вращающий момент через wellbore буровому наконечнику на буровой установке. Она изготовлена для того чтобы выдержать строгое внутреннее и внешнее давление, искажение, гнуть, и вибрация как оно и поворачивают и поднимают нижнее собрание отверстия (BHA). Бурильная труба продета нитку на каждом конце в разделе трубы названном соединение инструмента. Она изготовлена, попробована, испытана, и проверена в соответствии со стандартными техническими условиями как Американский нефтяной институт (API).

Типы

Стандартные бурильные трубы длиной трубчатые разделы трубы которые составляют большинство строки сверла. Они типично длинный раздел в 31 ногу трубчатой трубы но может быть везде от 18 до 45 футов в длине.

Тяжеловесная бурильная труба (HWDP) трубчатая труба которая добавляет вес или действует как переходная часть в строке сверла. Как переходной раздел строки сверла, она помещена между воротником сверла и стандартной бурильной трубой для уменьшения разрушений от усталости. В других применениях HWDP использовано как дополнительный вес для того чтобы весить вниз строку сверла.

Воротники сверла компонент строки сверла которая составляет часть BHA. Они более толстостенны, более тяжелы, и тверже чем бурильные трубы и главным образом использованы для того чтобы весить вниз буровой наконечник пока смачивающ силы вибрации и удара.

Ранги бурильной трубы

Ранги бурильной трубы включают стандартные ранги API (E-75, X-95, G-105, & S-135), так же, как собственнические ранги.

Бурильная труба ранга API

СПЕЦИФИКАЦИИ 5DP API определяют технические условия доставки для стальных бурильных труб с расстроенными концами труб-тела и сварк-на соединениях инструмента для пользы в деятельности сверлить и продукции в нефти и газовых промышленностях для 3 уровней технической характеристики изделия (PSL-1, PSL-2 и PSL-3). PS-1 определяет толщину стены, прочность удара, и требования к прочности выхода специфические к материальной рангу. Уровни PL-2/PL-3 спецификации имеют дополнительные необходимые требования.

<>

Бурильная труба ранга e, названная «слабая» сталь, экспонаты самая низкая прочность выхода в единственную поверхность с прочностью выхода меньше чем 80 000 psi. Она может выдержать больший процент простирания или «напряжения» до трещиноватости чем более высокопрочные ранги бурильной трубы. Она также более устойчива к корозии и трескать. Ранг e использована в средних колодцах глубины от 10 000 до 15 000 футов.

Ранги X-95, G-105, и S-135 учтены высокопрочными рангами. Они показывают увеличенную прочность выхода которая необходимо, что обслуживает более глубокие колодцы.

Собственнические ранги

Собственнические ранги часто превышают спецификации установленные СПЕЦИФИКАЦИЯМИ 5DP API. Их увеличенные свойства представления начаты для кислого обслуживания, критического обслуживания, и других определяемых пользователем требований.

Кислые ранги обслуживания сопротивляться коррозии под напряжением сульфида (SSC). SSC может произойти когда сероводород присутствует. Вход водопода соединенный с более высокими стрессами, низкими температурами, низким пэ-аш, и высоким содержанием хлорида уменьшает дуктильность стальных рангов выходя они впечатлительным к распространению и отказу отказа.

Критические ранги обслуживания сопротивляться корозии когда сладкий газ или высокая концентрация углекислого газа будут присутствовать. Они рентабельная альтернатива которая использована в применениях впрыска воды.

Определение размеров

Бурильная труба изготовлена согласно стандартным техническим условиям и предложена в номинальных размерах. 2 самых важных габаритных спецификации длина и диаметр.

Длина

Строка сверла составлена нескольких разделов бурильной трубы. Термина «стойка» ссылается до 2 или 3 разделы бурильной трубы которые кормятся в хорошую скважину для того чтобы завершить 60 до 90 футов сверлить. Каждый этап трубы, названный «одиночное», расклассифицирован API в 3 отдельных ряда длины; R1, R2, и R3.

Ряд 1 (R1) самое короткое в длине, более общей для определяя размер трубопровода или кожуха продукции, и рядов от 18 до 22 FT.

Ряд 2 (R2) рассмотрен стандартная длина для бурильной трубы и ряды от 27 до 31 FT.

Ряд 3 (R3) общий в кожухе и также раскрыт в применениях глубоководья сверля. Увеличенная длина уменьшает число соединений инструмента в каждой стойке бурильной трубы. Падение назад быть что нагрузка приложила на каждом соединении инструмента большая увеличивая носка и уменьшение предполагаемой жизни бурильной трубы. Ряды R3 от 38 до 45 FT.

Диаметр

Наружный диаметр (OD) бурильной трубы предложен в номинальных размерах выстраивая в ряд от 2 3/8" до 6 5/8". Диаметр трубы выбран основанный на диаметре скважины. Эффектно обеспечить циркуляцию буровой раствор и уменьшить потери давления, коэффициент бурильной трубы вне диаметра к диаметру скважины должен быть около 0,6.

Соединение инструмента

Каждый конец трубы включает соединение инструмента, и продифференцирован мужским продетым нитку соединением названным «штырь» и женским продетым нитку соединением которое названо «коробка». Они пре-изготовлены и сварены на трубу. Соединения инструмента предусматривают высокопрочные, продетые нитку соединения. Они жара - обработанная к высокопрочному чем сталь тела трубки для того чтобы выдержать строгости сверлить и многочисленные циклы затягивать и отпускать потоков. Соединения инструмента определены осадкой и типом потока.

Осадка

Расстроенное (финиш поток-конца) ссылается на стену соединения инструмента на продетом нитку соединении. Бурильная труба предложена с внутренней осадкой (IU), внешней осадкой (ЕС), или внутренн-внешней осадкой (IEU).

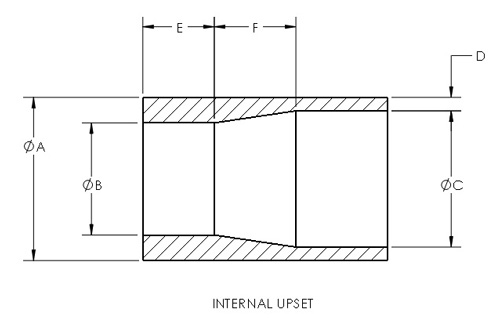

IU - Во внутренней расстроенной увеличенной толщине вдоль внутренних стен возмещать потерю металл, который извлекли в продевать нитку с формой, прямая внешняя стена.

ЕС - Во внешней осадке увеличенная толщина вдоль внешнего диаметра трубопровода возмещает потерю металл, который извлекли в продевать нитку с прямой скважиной.

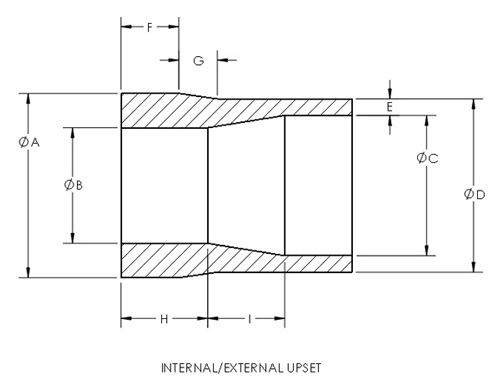

IEU - Во внутренн-внешней расстроенной толщине увеличивает и вдоль внутренних и внешних стен трубы для того чтобы возмещать потерю металл, который извлекли в продевать нитку.

Продетое нитку соединение

Соединения инструмента включают продетые нитку соединения. Они включают стандартные потоки API так же, как собственнические потоки. Каждый тип продетого нитку соединения определен потоками на дюйм (TPI) и конусность. Общие соединения инструмента API включают постоянного посетителя (REG), полно-отверстия (FH), и внутренн-притока (ЕСЛИ).

Особенности

• Немагнитная бурильная труба использована для того чтобы изолировать инструменты промежутка времени измерения сверля (MWD) и внося в журнал промежутка времени сверля (LWD) от строки сверла. Это уменьшает связанное электромагнитное взаимодействие и увеличивает точность дирекционных обзоров.
• Hardbanding включено на соединения инструмента и разбивочную пусковую площадку носки бурильной трубы для увеличения сопротивления ссадины.
• Спиральные пазы на внешней поверхности бурильной трубы уменьшить дифференциал вставляя и улучшить характеристики подачи бурового раствора.

Стандарты

API RP 5A5 - этот международный стандарт определяет требования и дает рекомендации для осмотра поля и испытывать товаров страны масла трубчатых (OCTG). Этот международный стандарт покрывает практики и технологию обыкновенно используемые в осмотре поля; однако, некоторые практики могут также быть соответствующие для осмотров мельницы.

Спецификации бурильной трубы:
