Тип Ram оборудования s превентера обдува бурения нефтяных скважин ТАНЦУЕТ скважина
Тип Ram оборудования s превентера обдува бурения нефтяных скважин ТАНЦУЕТ скважина
Спецификации
Номер модели :
13 5/8" - 15000psi
Место происхождения :
Китай
Количество минимального заказа :
1 набор
Условия оплаты :
L/C, T/T, западное соединение
Способность поставки :
5 наборов в месяц
Срок поставки :
30 дней
Упаковывая детали :
Деревянная коробка
Наименование продукта :
БОП "Рам" типа "S"
Размер :
13-5/8»
Давление :
15000 фунтов на квадратный дюйм
Применение :
Бурение нефтяных скважин
Описание

Оборудование для предотвращения взрывов S-тип Ram BOP Borer 13 5/8" 15000psi



Структурные особенности
● Компоненты под давлением используют высококачественную сплавную сталь с хорошей прочностью и устойчивостью к ударам.
● Дверные уплотнители высокого давления BOP используют комбинированную уплотнитель, которая имеет лучшую уплотнение от давления скважины.
● Используйте плавучие или интегральные ворота, которые могут быть надежно запечатаны и удобно изменены.
● Используйте нефтепропускный проход типа "погребение".
● Структура панциря простая, ее легко разобрать и установить.
● Используйте большую луковую оболочку с обеих сторон камеры и проходите по луковой оболочке вокруг, чтобы уменьшить пиковое напряжение оболочки под давлением.
● С компактной конструкцией, меньшей, чем аналогичные зарубежные изделия.
● Внутренняя оболочка BOP, устойчивая к низким температурам, может обрабатывать трубопровод, чтобы сделать поток пара внутри BOP, излучать тепло.



Рамовое собрание
● Рама для труб

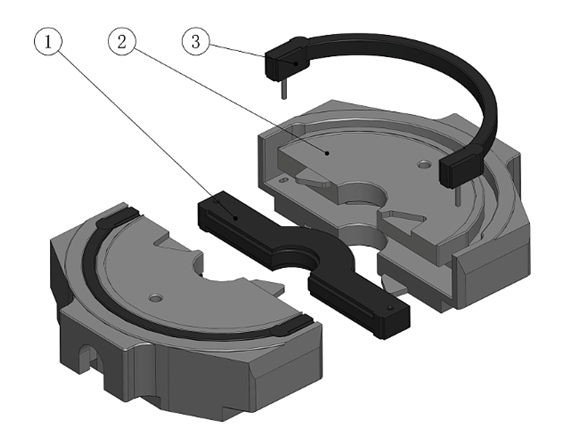

Тип Ram оборудования s превентера обдува бурения нефтяных скважин ТАНЦУЕТ скважина1Верхняя пломба, передняя пломба, тело барана.
Рамовая установка типа HF

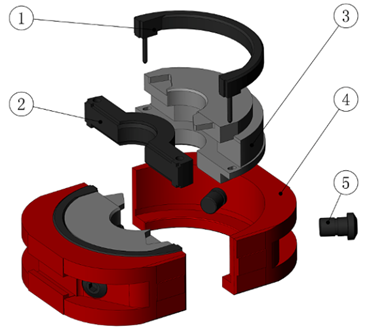

Тип Ram оборудования s превентера обдува бурения нефтяных скважин ТАНЦУЕТ скважина1. Рам корпус 2. болт 3. Рам болт 4. Рам резина
5. держатель зажима
Сборка Ram типа S

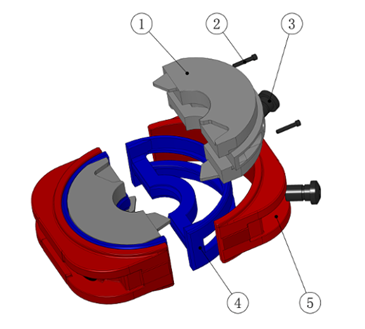

Тип Ram оборудования s превентера обдува бурения нефтяных скважин ТАНЦУЕТ скважина

1. верхняя уплотнительная резина 2. передняя уплотнительная резина 3. корпус барана
4. держатель зажима 5. Рэм болт
Сборка Ram типа H





Рама для стрижки
Шерма может резать трубу скважины, слепо закрывать скважину, а также использоваться в качестве слепого шерма, когда в скважине нет трубы.
● В нормальном состоянии используется как слепой барашек, в случае чрезвычайной ситуации используется как барашек для стрижки.
● Огнетушитель для стрижки может быть неоднократно разрезан трубкой и не повреждать лезвие, изнашиваемое лезвие может быть повторно использовано после ремонта.Разрешено заменять уплотнительную резину.
● Обычное лезвие встроено в корпус барана.
● Клинка из BOP, устойчивого к высокой содержанию серы, отделена от корпуса, который легко меняется после повреждения и может использоваться многократно.
● Контактная уплотнительная поверхность между верхней уплотнительной поверхностью резного барабана и лезвием большая, что эффективно уменьшает давление на резиновую уплотнительную поверхность и продлевает ее срок службы.

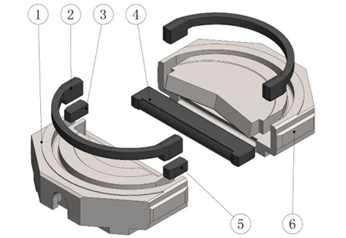

Тип Ram оборудования s превентера обдува бурения нефтяных скважин ТАНЦУЕТ скважина

1. Корпус ремня с нижним сдвигом 2. Горный резиновый уплотнитель 3. Правый резиновый уплотнитель 4. Печать лезвия3.
4. верхний уплотнитель резины 5. левый уплотнитель резины 6.
Структура сборки резной рамы типа S





Переменная RAM
Переменный рама может быть использован для уплотнения различного диаметра трубной струны.Установка переменного ram в BOP в том же, что и общий ram, не нужно менять ни одну часть BOP.



Тип Ram оборудования s превентера обдува бурения нефтяных скважин ТАНЦУЕТ скважина



1. переменная резиновая резина 2. корпус резиновой резины 3. резиновая резина верхнего уплотнения
Изменная структура сборки Ram BOP типа S Ram







S Ram Спецификация BOP и модель



Рабочее давление
(psi)		 Взвешенный (в)
180-7 1/16 230-9 280-11 350-13 5/8 430-16 3/4 480-18 3/4 530-20 3/4 540-21 1/4 680-26 3/4
140-20000
105-15000 S S S S
70-10000 S S S S   S
35-5000 S S S S S S   S
21-3000 S S S S S   S   S
14-2000 гг.               S




Примечание:S Ram BOP Specification&Model

S означает BOP типа S



Спецификация и модель Главная скважина
мм (((в)		 Рабочее давление
MPa ((psi)		 Количество масла для открытия (один цилиндр) Количество масла для закрытия ((Один цилиндр) Тип барабана Размер барабана
(в)		 Размер в мм масса в кг Рекомендуемый код BOP
длина ширина высота одинокий двойной
одинокий двойной
180 ((71/16 дюймов) серии (2)FZ18-21 179.4 ((71/16) 21-3000 1.6 2 H максимум5 9/16 1420 645 568 854 855 1540 (2)S04.00
(2)FZ18-35 179.4 ((71/16) 35-5000 1.6 2 H максимум5 9/16 1420 645 624 910 895 1580 (2)S48.00
(2)FZ18-70 179.4 ((71/16) 70-10000 2.2 2.5 H максимум5 9/16 1720 640 897 1262 1660 3020 (2)S62.00
(2)FZ18-105 179.4 ((71/16) 105-15000 7.4 8 H максимум5 1/2 1988 820 922 1372 3175 5885 (2)S29.00A
Серия 230 ((9 дюймов) (2)FZ23-21 228.6-9 21-3000 1.3 1.5 HF максимум 7 1526 565 580 866 705 1250 (2)S79.00
(2)FZ23-35 228.6-9 35-5000 4.7 5.3 HF максимум 7 2036 720 805 1190 1830 3415 (2)S23.00
(2)FZ23-70 228.6-9 70-10000 7 8 H максимум 7 2324 850 1038 1518 3635 6835 (2)S01.00
(2)FZ23-105 228.6-9 105-15000 10.2 10.9 HF максимум 7 2170 920 1140 1640 4150 7500 (2)S93.00
Серия 280 ((11 дюймов) (2)FZ28-21 279.4-11 21-3000 2.7 3.2 S максимум 8 5/8 1846 675 740 1100 1400 2550 (2)S77.00
(2)FZ28-35 279.4-11 35-5000 5.4 6.2 S максимум 8 5/8 2265 785 895 1325 2475 4550 (2)S45.00
(2)FZ28-70 279.4-11 70-10000 7 8 H максимум 8 5/8 2324 850 1102 1582 3770 6850 (2)S16.00
(2)FZ28-105 279.4-11 105-15000 14.6 16.7 H максимум 8 5/8 2650 1050 1244 1784 6303 11028 (2)S67.00
346 ((135/8 дюймов) серии (2)FZ35-21 346.1 ((135/8) 21-3000 7.8 8.9 S максимум 10 3/4 2414 760 774 1164 2705 5115 (2)S78.00
(2)FZ35-35 346.1 ((135/8) 35-5000 7.9 9.3 S максимум 10 3/4 2415 847 930 1370 3010 5480 (2)S103.00
(2)FZ35-70 346.1 ((135/8) 70-10000 18 20.7 HF максимум 10 3/4 2786 1085 1276 1782 6120 11135 (2)S104.00
(2)FZ35-105 346.1 ((135/8) 105-15000 17.4 20 H максимум 10 3/4 3074 1140 1420 1985 8945 16070 (2)S115.00
425 ((163/4 дюйма) (2)FZ43-35 425.5 ((163/4) 35-5000 10.3 11.6 HF максимум 10 3/4 2923 1190 1090 1570 5300 9860 (2)S95.00
476 ((183/4 дюймов) серии (2)FZ48-35 476.3 ((183/4) 35-5000 24.5 27.9 HF максимум 16 3430 1440 1504 2072 9758 12286 (2)S116.00
(2)FZ48-70 476.3 ((183/4) 70-10000 24.5 27.9 HF максимум 16 3430 1440 1618 2186 10312 20624 (2)S102.00
527 ((203/4 дюйма) (2)FZ53-21 527.1 ((203/4) 21-3000 12.2 13.6 HF максимум 16 3424 1165 1065 1650 6130 13355 (2)S83.00
Серия 540 ((211/4 дюйма) (2)FZ54-14 539.8 ((211/4) 14-2000 гг. 12.1 13.8 HF максимум 16 3300 1130 940 1480 5560 10200 (2)S33.00
(2)FZ54-35 539.8 ((211/4) 35-5000 26 29.6 HF максимум 16 3590 1445 1320 1950 9270 17670 (2)S105.00
680 ((263/4 дюйма) (2)FZ68-21 679.5 ((263/4) 21-3000 32.6 37 HF максимум 18 5/8 4350 1450 1250 1870 12360 20290 (2)S87.00
Примечание:1. BOP Испытательное давление в 1,5 раза превышает стандартное давление
2Рабочее давление от 8,4 до 10,5 МПа.




Спецификация эксплуатации резной рамы типа S



Тип BOP Модель BOP Рекомендуемый код BOP Тип цилиндра Спецификация буровой трубы
S (2)FZ 18-70 (2)S62.00 Нормальный цилиндр
(2)S92.00 Цилиндр с тандемным ускорителем 4 1/2 " 16.6lb/ft G-105 PSL-3
(2)FZ28-35 (2)S45.00 Большой цилиндр
(2)S100.00 Большой цилиндр 5" 19.5lb/ft G-105 PSL-3
(2)FZ 28-70 (2)S16.00 Нормальный цилиндр
(2)S02.00 Большой цилиндр 5" 19.5lb/ft G-105 PSL-3
(2)FZ 35-35 (2)S103.00 Нормальный цилиндр
(2)S99.00 Большой цилиндр 5" 19.5lb/ft G-105 PSL-3
(2)FZ 35-70 (2)S104.00 Нормальный цилиндр 5" 19.5lb/ft G-105 PSL-3
(2)S112.00 Большой цилиндр 5 1/2 " 24.7lb/ft G-105 PSL-3
(2)S117.00 Цилиндр с тандемным ускорителем 5 1/2 " 24.7lb/ft S-135 PSL-3
(2)FZ 35-105 (2)S115.00 Нормальный цилиндр 5" 19.5lb/ft G-105 PSL-3
(2)S113.00 Цилиндр с тандемным ускорителем 5 1/2 " 24.7lb/ft S-135 PSL-3
(2)FZ 54-35 (2)S105.00 Нормальный цилиндр 5" 19.5lb/ft G-105 PSL-3




Тип S переменный диапазон Ram



Тип BOP Модель BOP Диапазон переменной RAM (в)
S (2)FZ 18-70 2 3/8 "-3 1/2"
(2)FZ28-35 2 3/8 "-3 1/2" Три с половиной дюйма до пяти.
(2)FZ 28-70 2 3/8 "-3 1/2" Три с половиной дюйма до пяти.
(2)FZ 35-35 2 3/8-3 1/2 2 7/8"-5" 4 1/2-5 1/2 5-7 дюймов.
(2)FZ 35-70 2 3/8-3 1/2 Три с половиной до пяти. 4 1/2-5 1/2 5-7 дюймов.
(2)FZ 35-105 2 3/8-3 1/2 Три с половиной до пяти. 4 1/2-5 1/2 5-7 дюймов.
(2)FZ 53-21 4 1/2"-5 1/2"
(2)FZ 54-14 4 1/2"-5 1/2"
(2)FZ 54-35 4 1/2"-5 1/2"
