Особенность

TG-5000

TG-5000D

TG-5000DL

Вариант регистратора данных

Дисплей цвета

-развертка в реальном маштабе времени

Синхронизируемая B-развертка

Контроль увеличения, прикрывать, ворот, ряда, задержки, RF и выпрямить режимы

Режим Отголоск-отголоска

(Через краску & покрытия)

X

Регистратор данных

X

X

Программное обеспечение взгляда данных

X

X

Спецификации аппаратуры

Тип дисплея

2,4" цвет OLED, 320X240 пикселы, 10,000:1 контраста

Принцип действия

Отголосок ИМПа ульс с двойными датчиками элемента

Измеряя ряд

0.50mm до 508mm (0,02" до 20,00"), в зависимости от материала, зонда и состояния поверхности

MeasuringResolution

Дискретные 0.01mm, 0.1mm (дискретное 0,001", 0,01")

Блоки

Дюйм или миллиметр

Выпрямите режимы

RF+, RF, HALF+, ПОЛУ-, ВПОЛНЕ

Режим работы монитора

Нормальный, минимальный/максимальный захват, DIFFERENCE/RR%, -развертка, B-развертка

Коррекция V-пути

Автоматический

Тариф обновления

Дискретное 4Hz, 8Hz, 16Hz

Ряд MaterialVelocity

500 к 9999m/s (0,0197 к 0.3937in/us)

Языки

Английский

Установки сигнала тревоги

Минимальные и максимальные сигналы тревоги. Ряд 0,25 mm к 508 mm (0,010" до 20,00"). Динамическое изменение цвета формы волны на сигнале тревоги

Требования к электической мощности

2 батареи размера AA

Работая время

Приблизительно 40 часов

Выключение аппаратуры

Дискретный ВСЕГДА ДАЛЬШЕ или АВТОМАТИЧЕСКОЕ OFFafter 5, 10, 20 минут неактивности

Рабочая температура

-10°C к +50°C (+10°F к +120°F)

Размер

153mm x 76mm x 37mm (H X W X d)

Вес

280g включая батареи

Особенности варианта регистратора данных

Емкость

100 000 чтений, 1000 форм волны, 400 файлов

Структура файла

Файл решетки

Гребет столбцы x

21 x 12

CommunicationPort

Порт USB 2,0 (высшая скорость)

Программное обеспечение

Программное обеспечение ПК взгляда данных

Спецификации зонда/датчика TG-5000DL

Модель

PT08

TC510

PT12

ZT12

PT06

PT04

GT12

Тип

TG-5000
Стандарт

Стандарт TG-5000D/DL

Стандарт

Литое железо

Небольшая трубка

Кончик пальца

Высокая температура

Частота

5MHz

5MHz

5MHz

2MHz

7.5MHz

10MHz

5MHz

Диаметр контакта

11mm

13.5mm

13.5mm

17mm

8mm

6mm

15mm

MeasurementRange

0,8 к
100.0mm

1,2 к
200.0mm

1,0 до 200.0mm

4,0 к
508.0mm

0,8 к
30.0mm

0,7 до 12.0mm

4,0 к
80.0mm

TemperatureRange

-10 к 70℃

-10 к
70℃

-10 к 70℃

-10 к 70℃

-10 к
70℃

-10 к 70℃

-20 к 300℃

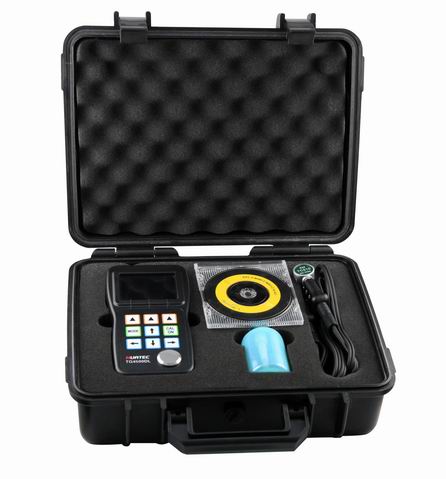

Стандартные конфигурации

Датчик толщины

1

Зонд

1

Батарея щелочных аккумуляторов

2

Couplant

1

Переносная сумка

1

Руководство деятельности

1

Кабель USB

1 (только TG-5000DL)

CD программного обеспечения

1 (только TG-5000DL)

Опционные конфигурации

Высокотемпературный зонд

Зонд литого железа

Небольшой зонд

Мини зонд

Кабель зонда

Шагнутый блок тарировки

Резиновая оболочка

Вариант хранения (только TG-5000DL)
