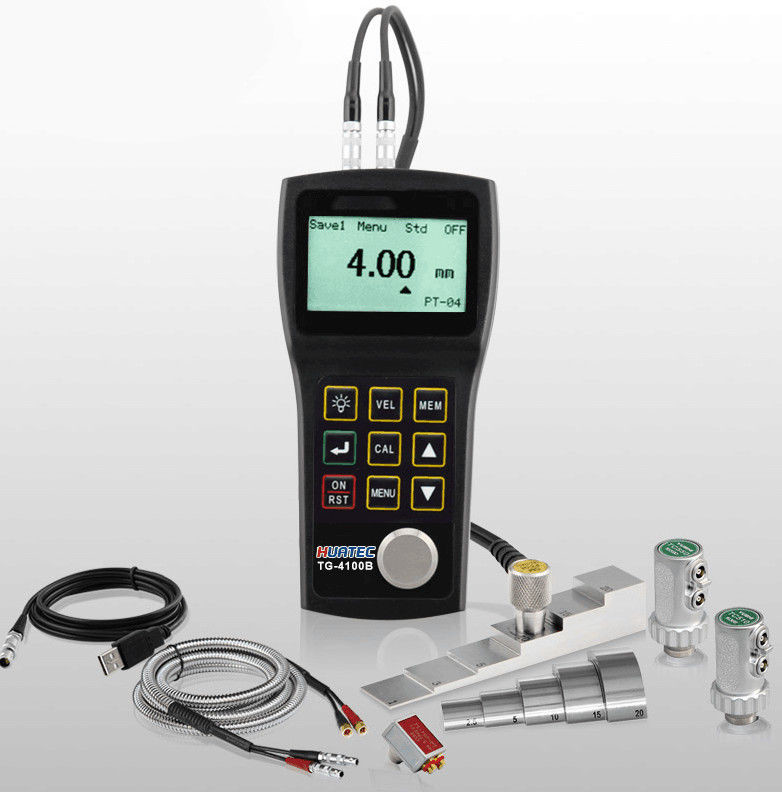

Преимущество для измерять тонкую часть и высокую точность измеряя датчик толщины TG4100B ультразвуковой

Использование
Широко использовал для того чтобы измерить толщину материалов металла. Особенно покажите свое преимущество для измерять тонкой измерять части и высокой точности. Что больше, оно может также через тонкий покрывая слой и слой краски, и также быть использованным для того чтобы измерить ультра тонкую стену со слоем краски как огнетушитель.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Покажите 128X64 пиксел LCD с осветите контржурным светом

Измерять выстраивает в ряд 0,8 mm-- 300,0 mm в стали в зависимости от зонда

Особенный запрос может достигнуть измеряя ряд до 500mm

Допуск +/--0,05 mm в стали

Показывают разрешение 0,1 mm) (TG4000B/0.01mm (TG4100B)

Встроенный стандартный блок 4,00 mm

Данные по памяти 500 в 5 группах, памяти не теряют после приводить в действие

Ряд 1000-9999 m/s скорости

Приведите 2 ПК в действие 1,2 батареи v AAA

Внешний размер 149X73X32 mm

Чистый вес 160 g

ОСОБЕННОСТИ

Регулировка зонда нул:

Дискретный: тарировка 1 пункта: нормальное измерение

тарировка 2-point: измерение кривой поверхностное или другое особенное применение с высокой точностью

Коррекция V-пути: Автоматический

Автоматическая само-тарировка

Индикатор Couplant

Автоматическое выключение в 5 минутах и функциях выключения руководства

Сигнал тревоги высокого предела

Яркость LCD регулируемая

Тариф обновления измерения: 4 Hz

Сканирование минимальной величины (МИНИМАЛЬНЫЙ режим захвата): уловите минимальную величину во время измерения.

Смогите доработать систематические ошибки путем использование блока стандарта 4mm на аппаратуре.

Низкий индикатор батареи

Метрическое/имперское опционное

Dataview для связи ПК

СТАНДАРТНАЯ ДОСТАВКА

Главный блок TG4100B

Трудная переносная сумка

Бутылка Couplant

Стандарт 8 mm, зонд PT-08 5 MHz с кабелем

ОПЦИОННЫЕ АКСЕССУАРЫ

блок теста 4 шагов стальной

блок теста метрической системы мер 7 шагов стальной

5 MHz, зонд контакта 4 mm

10 MHz, 4 mm, зонд контакта

5 MHz высокотемпературный. зонд

Кабели зонда

Снабжение жилищем доказательства воды

CD и кабель связи Dataview опционные

ЗОНДИРУЙТЕ ОПЦИОННОЕ

Temp контакта испытывая ряда площади контакта частоты зонда модельный (стальной).

Зонд ZT-12 2MHz 16.2mm 4.0-300.0mm литого железа --10--60℃

Стандартный зонд PT-12 5MHz 12mm 1.0-200.0mm --10--60℃

Стандартный зонд PT-08 5MHz 10mm 0.8-100.0mm --10--60℃

Небольшой зонд PT-06 7.5MHz 7.6mm 0.8-30.0mm --10--60℃

Небольшой зонд PT-04 10MHz 5mm 0.8-20.0mm --10--60℃

Высокотемпературный. зонд 5MHz 14mm 4.0-80.0mm до 300℃

Стандартная конфигурация

Опционные конфигурации

Измерение стен трубы

Толщину трубы можно измерить точно с этим датчиком. Ряд измерения показан в следующей таблице:

≥ 0,8 PT-06 ≥φ30

≥ 0,8 PT-04 ≥φ20

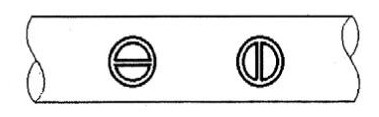

Разделени-самолет зонда может находиться вдоль оси или перпендикуляра трубы к нему как показано в следующих диаграммах:

Образцы трубы

В этом случае, чтения на экране изменят с некоторыми регулярными картинами и самое небольшое значение дисплея должно быть принято как значение толщины.

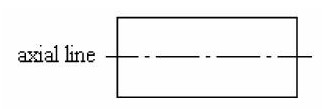

Для небольших труб, измерение должно быть сделано в обоих направлениях (двигая зонде немного). Для больших труб, измерьте толщину стены вдоль перпендикуляра направления к оси трубы. См. следующую диаграмму:

Нижний взгляд зонда

Ядровые скорости некоторых общих материалов
