9 независимых каналов обнаружения рванины

Тип дисплей &B a

Функция само-теста зонда

Система позиционирования GPS

Цифровой ультразвуковой детектор рванины рельса FD-GT-3 самая последняя рук-нажатая цифровая ультразвуковая аппаратура обнаружения рельса. Аппаратура оборудована со спутниковой навигационной системой (GPS) и встроенным запоминающим устройством для того чтобы записать весь процесс обнаружения рванины. Данные можно легко импортировать в компьютер через карту SD, для того чтобы осуществить управление данными легко

Функциональные особенности

• экран дюйма TFT самого интересного 8,4, солнце видимое;
• 9 + 1 конфигурации канала, противоинтерференционный дизайн, удовлетворяет различный осмотр требования на месте,
• заранее поставленный тип разнообразие обнаружения рванины рельса, который нужно установить, и может быть определяемым пользователем типом параметрами обнаружения рванины рельса;
• динамический тип a, который хранят полностью, может хранить больше чем 6 непрерывно месяцев проверок данных;
• полностью загерметизированный водоустойчивый, пылезащитный дизайн, приспосабливается к плохой окружающей среде;
• умное электропитание батареи лития, машина может работать непрерывно больше чем 10 часов.

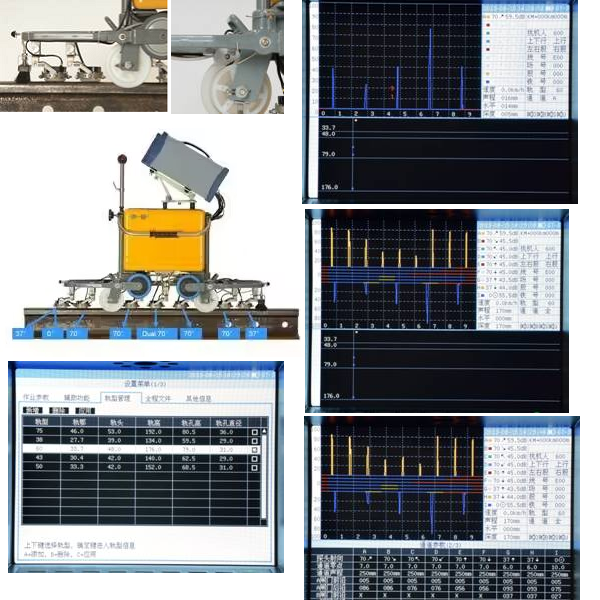

9 путей обнаружения рванины

Аппаратура состоит из 9 независимых каналов обнаружения рванины и один канал тарировки, может осуществить деятельность обнаружения дефекта рельса, располагать и другого.

Основные технические параметры

Количество каналов: 9 независимых каналов обнаружения рванины

Равочая частота: 2MHz

Тариф повторения ИМПа ульс: 400Hz

Ряд обнаружения: 0~300mm

Динамический диапазон: ≥20dB, ингибитирование 2~6dB

Горизонтальные линеарности: ≤2%

Вертикальные линеарности: ≤5%

Амортизатор: 0~80dB

Ошибка увеличения: ≤1dB (в 12dB)

Рабочий потенциал: 12V, сила более менее чем 8W

Диапазон температур: -30 к 50℃

Дисплей развертки A&B

FD-GT-3 имеет тип- и тип-B сканирование, среди которого тип-B сканирование взгляд со стороны рельса, который может ясно различить распределение и направление дефектов. Тип a и тип дисплей b взаимно помочь одину другого, легкому для выполнения ультразвукового контроля рельса.

Легкое положение дефекта используя систему GPS

FD-GT-3 записало все данные деятельности, включая время деятельности, положение, скорость обнаружения и расстояние. Всю информацию можно продолжать на управлении компьютера, и может произвести сразу напечатанные отчеты о проверке.

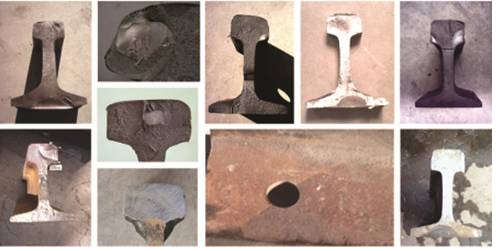

Пример обнаружения рванины FD-GT-3
