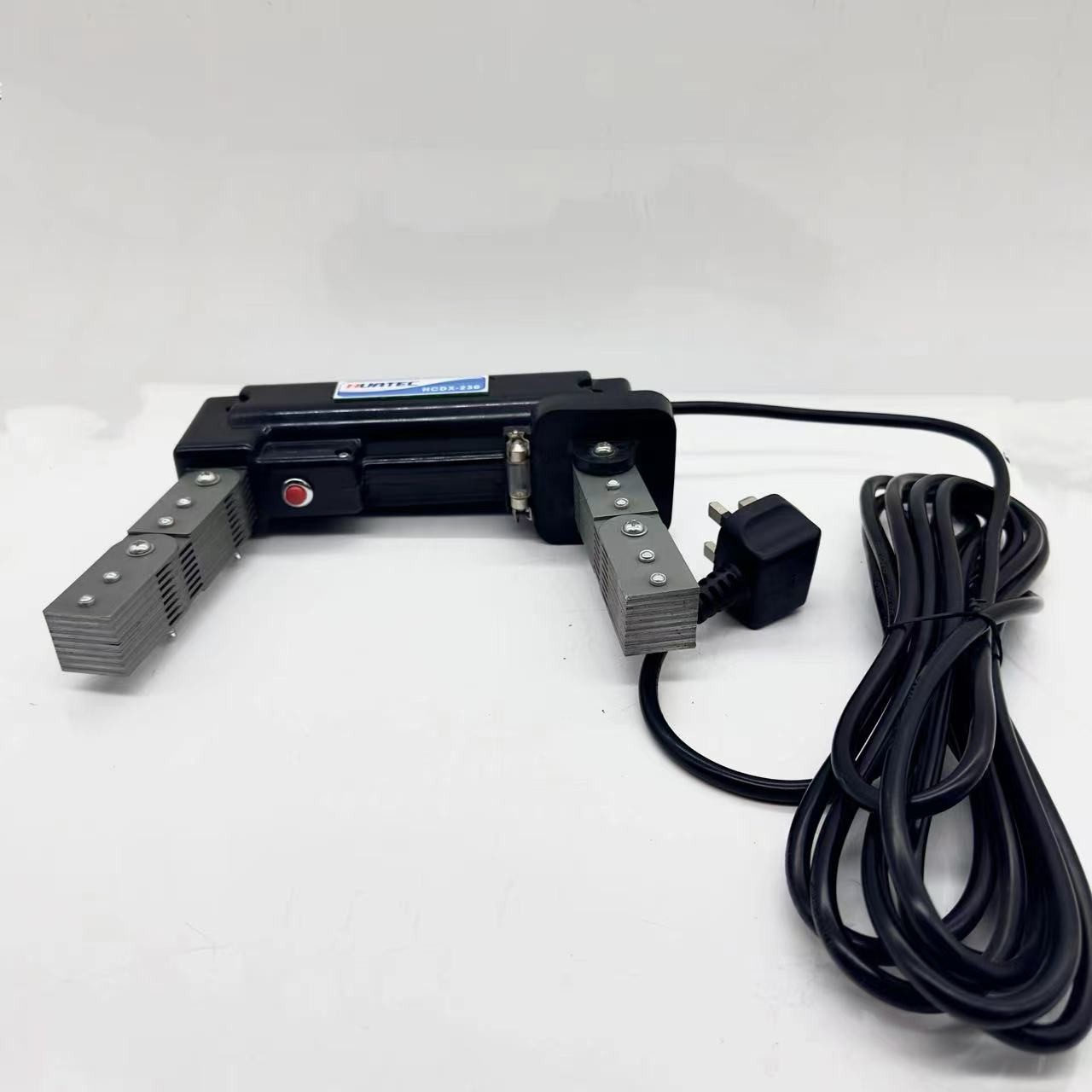

HCDX-230AC/DC портативный магнитный детектор дефектов частиц

1. Краткое введение

Переносный детектор магнитного ига - это легкое и небольшое магнитное устройство для обнаружения дефектов частиц, которое намагничивает магнитную деталь магнитным игом.Он подходит для обнаружения дефектов в различных частяхНапример, в нефтедобывающей промышленности, судостроении, частях дизельных двигателей, горной промышленности, машиностроении, стандартных деталях, масляном насосе и насадке, самолетостроении, мобильных деталях, мостостроении, химической промышленности, котлах,сосуды под давлением, продукты железнодорожной промышленности или части, имеющие поверхностные дефекты, вызванные ковкой, тушением, сваркой и усталостью, такие как стыковочные стержни, коленчатый вал, подшипники, высокопрочные болты, пружины,кованые части, трубы, клапаны, лопатки, редукторы, прокатные части, якорные цепи и части с сложной геометрической фигурой.

Существует AC, DC. AC-DC тип портативных детекторов магнитного ига серии. Источник питания для детектора постоянного тока является заряжаемой ячейкой и может непрерывно работать в течение 6 часов с одной зарядкой.Подходит для полевых операций с контейнером., мосты и трубы, где без источника питания или высокого напряжения невозможно подключиться.простая по структуре, легкий и легкий в ношении.

2. Технические характеристики:

3Принципы и применение

3.1 Зарядка ((с зарядным устройством или аккумулятором):

Подключите зарядное устройство к источнику питания или подключите зарядное устройство к аккумуляторной коробке с помощью кабеля.жёлтый указывает на медленное заряжение (может непрерывно заряжаться в течение 4 часов), а зеленый указывает на 14 вольт уже заряженныхЕсли трубка показывает желтый цвет при запуске, она может быть непрерывно заряжена, но не более 15 часов.

3.2 Аккумулятор

Аккумулятор является источником питания зонда. После включения переключателя, наблюдательный круг работает. Когда напряжение превышает 10,4 В, трубка становится зеленой и означает, что питание подается нормально.Когда напряжение достигает 10.4V, трубка становится красным вспышкой и означает напряжение достигнуто 10,4V, трубка становится красным вспышкой и означает напряжение недостаточно.Это означает, что самозащита запускается, а питание зонды скоро прекратится.. Когда трубка непрерывно светит красным цветом, это означает, что напряжения недостаточно. Поэтому рабочий переключатель должен быть выключен и аккумулятор должен быть заряжен.

3.3Установка неисправностей

Ответ: При обнаружении с постоянным током:

1. Подключить зонду к ячейке, когда рабочий выключатель в положении ′on′ означает, что к зонде подается питание.
2. Положите зонд на деталь для обнаружения и держите ее хорошо прикованной.
3. Нажмите на кнопку зонда и распылите магнитный порошок или магнитную жидкость суспензии в область, которая должна быть обнаружена, одновременно и держите его в течение 2 ~ 3 секунд.
4. Отпустите кнопку зонда и отдвините зонд и внимательно наблюдайте за результатом работы.
5. Переместить зонд в другую зону для обнаружения и повторить рабочие шаги в соответствии с 3) и 4) выше.

B: При обнаружении с помощью AC

1. Положите розетку в розетку, которая должна соприкасаться с землей.
2. Ссылка на рабочие этапы 3 и 4 при обнаружении Dc.
3. Использование испытаний с использованием HCDX-230E, замена рабочей части при переключении выбора на замену проверки, при помещении в испытание DC-DC.Немагнитное состояние в переключателе выбора пропускания преобразования.

4- Поддержание

1)Продолжительность зарядки не превышает 15 часов за каждый раз, когда заряжается зарядное устройство.Отсоедините устройство зарядки формы кабеля батареи или выключите переключатель аккумулятора, чтобы доказать обратный ток.

2)В случае недостаточного напряжения аккумулятора его следует заряжать как можно быстрее.

3) При длительном неиспользовании детектора его следует заряжать каждые 2-3 месяца, чтобы гарантировать срок службы аккумулятора.

4)В то время как зонд используется, время подачи энергии обычно 2 ~ 3 секунды за каждый раз и максимум не более 5 секунд.

5) При использовании магнитной суспензии следует добавлять ржавчивое вещество.

6)Некоторое количество смазочного масла должно быть добавлено в передвижное соединение перед использованием зонда.Масло и магнитные частицы на движущемся соединении должны быть очищены, а ржавое масло должно быть смазано после использования зонда..

7)Энергоснабжение должно соответствовать требованиям указаний и в хорошей почве в контакте при обнаружении с переменным током.

8)При перемещении зонда выключатель должен быть отключен, чтобы не вызвать нагревание детектора.

9)Необходим короткий перерыв, если детектор работает непрерывно или явно нагрет.

10) Работа с детектором запрещена при высокой температуре, высокой влажности или дожде.

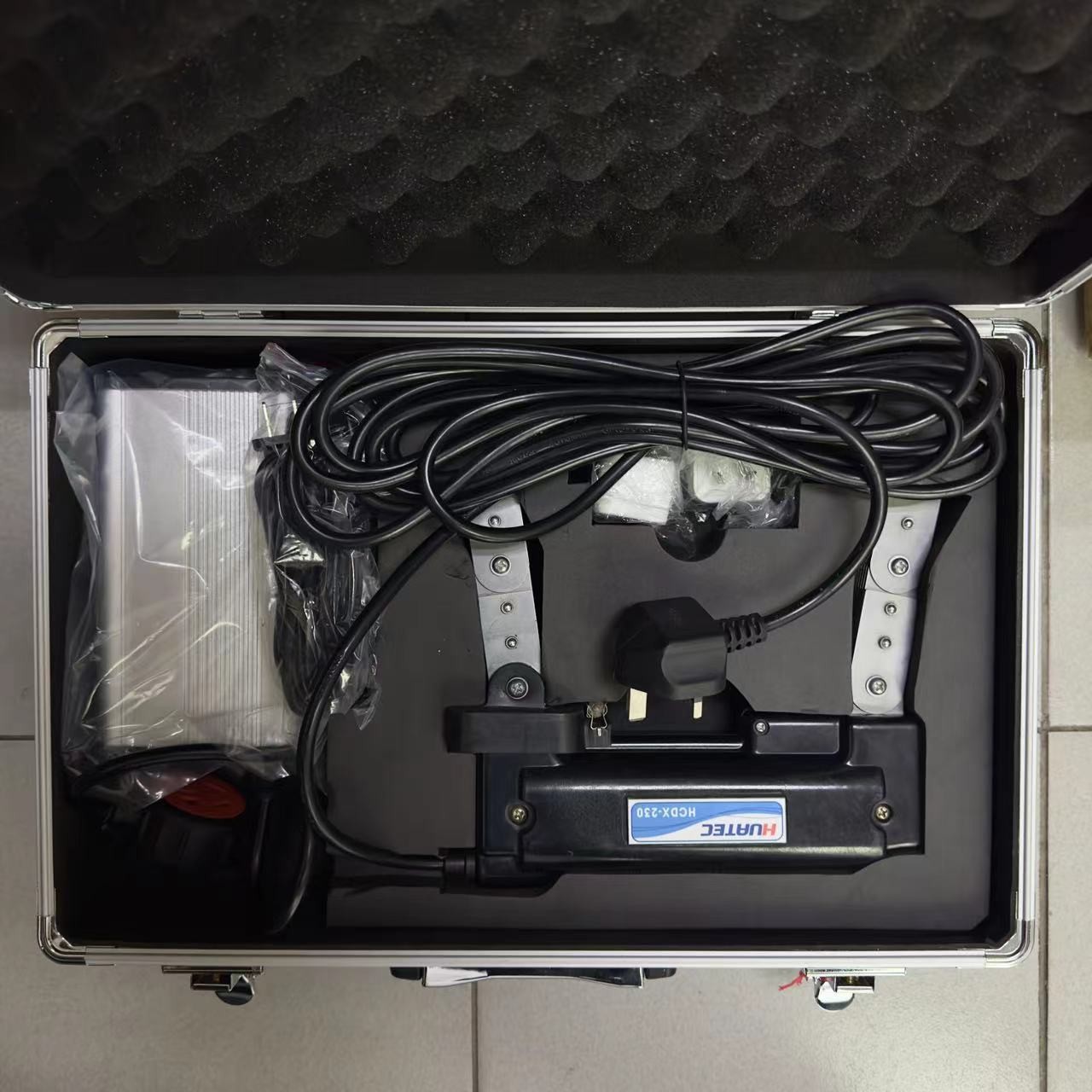

5. Список завершенных комплектов прибора:
