Дефекты веревочек стального провода магнитной веревочки MRT HRD-100 испытывая и нести прибор обнаружения рванины

1.Specifications

Стандарты: GB/T21837-2008, ASTM E1571-2001 (стандартные технические условия для электромагнитного рассмотрения сегнетомагнитной веревочки стального провода), 4309:90 GB/T5972-2006/ISO, GB8918-2006

Обнаруживать ряд: Φ1.5-300 mm (выберите различный датчик)
Относительная скорость между датчиком и веревочкой провода: 0.0-6.0 выбора самое лучшее m/s: 0.3-1.5 m/s
Самый лучший зазор между рукавом проводника и веревочкой провода: 2-6 mm, позволил зазору: 0-15mm

Тип файла выхода: Выход файлов слова

Сигнал тревоги: Ядровый и светлый сигнал тревоги
Обрыванное провод обнаружение положения веревочки (ЕСЛИ), то
Качественная точность суждения: 99,99%
Количественная оценка
Ошибка повторимости чувствительности: ±0.055%
Ошибка дисплея: ±0.2%
Ошибка обнаружения положения, (l): ±0.2%
Сила: электропитание компьютера 5V
ВЕС ДАТЧИКА: < 10kg="">

Temp окружающей среды. - 10℃~40℃

Воздушное давление: 86~106Kpa

Влажность релятивности: ≤85%

Система окон детектора компьютера веревочки провода продукт возобновлением системы GB который основал на теории программного обеспечения DOS и идеология сигнала тревоги дисплея в реальном времени направляя использует визуальное Basic6.0 учреждение языка программирования, продолжает компиляцию для становления.

Эта часть оборудования системы использует отечественное и чужой предварительный магнитный датчик и независимый модуль забора научных исследований и разработки унифицируют, через линию RS232 (или USB) управляя, сразу данные по хранения в компьютере.

Эта часть системного программного обеспечения в учреждении анализа преобразования вейвлета, в использовать учреждение языка программирования Visual Basic 6,0, продолжает компиляцию для становления. Достигните функций как сбор информации и контроль, анализ данных, отображение данных, хранение данных и так далее. Увеличьте видимую характеристику в функции программного обеспечения DOS, и своей уникальной тенденцией непрерывно отслеживать путь, смогите непрерывно, динамический наблюдаемый сигнал данных и свой ситуация изменения, и дисплей в реальном времени получил результат и отправляет вне сигнал тревоги; Программное обеспечение увеличило автоматическую функцию оценки; В частично рванине продемонстрировал на увеличенном поперечном сечении и полном секционном проценте зоны; Программное обеспечение и Windows совершенно совместимы, костюмы к деятельности инерции потребителя, пользы файлы слова формируют отчет о рассмотрения продукции.

Это системное программное обеспечение может совместимый формат данных забора программного обеспечения DOS детектора компьютера веревочки провода, и может анализ обрабатывая к нему.

Система окон приняла независимый метод работы и безопасную систему рассмотрения, может удобно быть соответствующая для каждого вида современного компьютера, и завершает серию процедуры по рассмотрений.

2. Решение системы

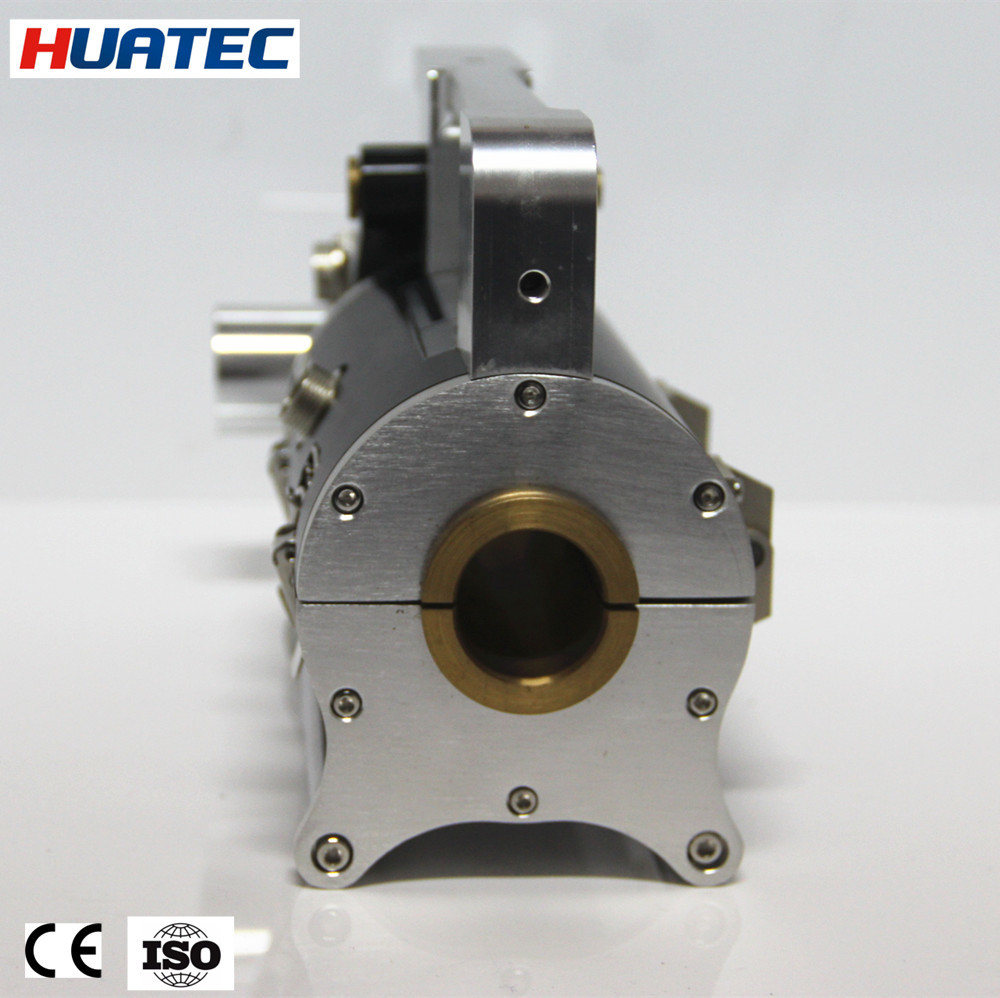

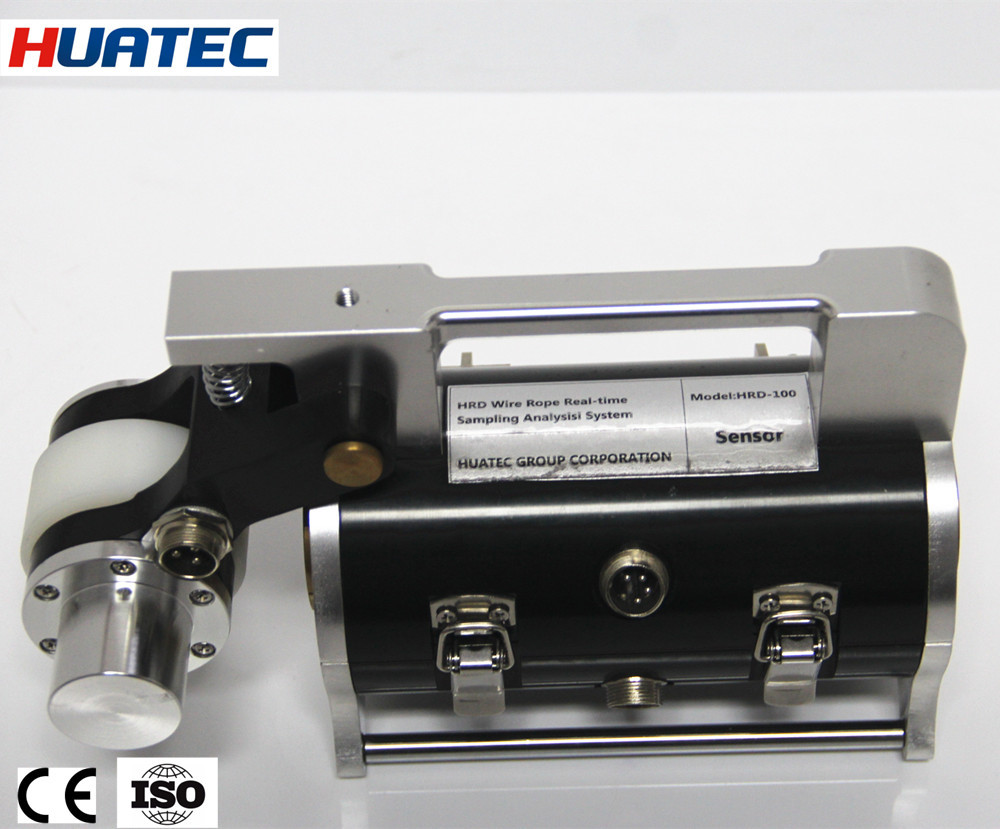

3. Введение датчика

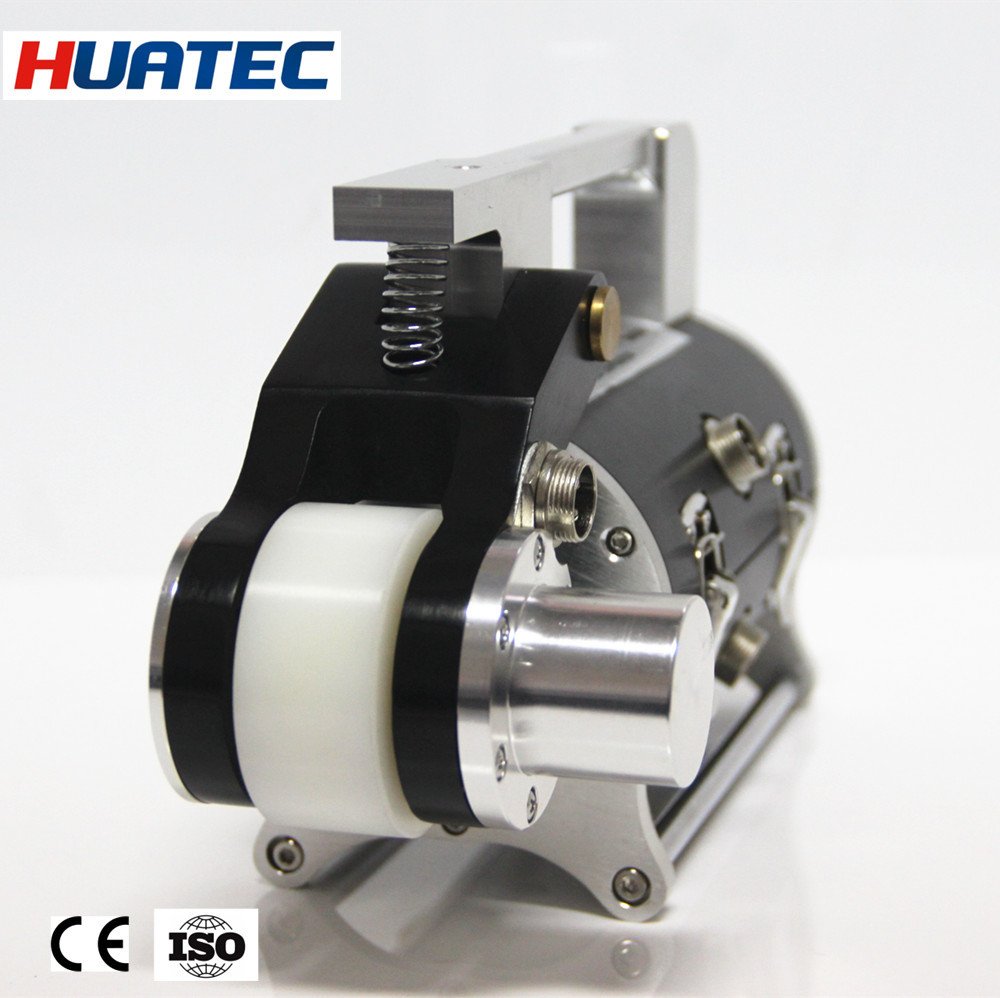

Магнитный датчик: Датчик составлен локатором смещения (колесом, кодировщиком водя), установкой замагничивания и пробуя организацией. После того как активированная система, веревочка провода и оно имеет относительное движение, тогда она может собрать сигнал.

Локатор смещения: Колесо водя повернуло круг, светоэлектрический кодировщик отправляет вне пробуя ИМП ульс инструкции, осуществляя равный забор космоса.

Установка замагничивания: Когда веревочка и он провода имеют относительное движение, завершает к замагничиванию веревочки провода осевому.

Пробовать организацию: Когда веревочка провода и датчик будут иметь относительное движение, элемент Hall составил пробуя канал преобразует условие изменения утечки магнитного потока веревочки провода в сигнал напряжения тока симуляции.

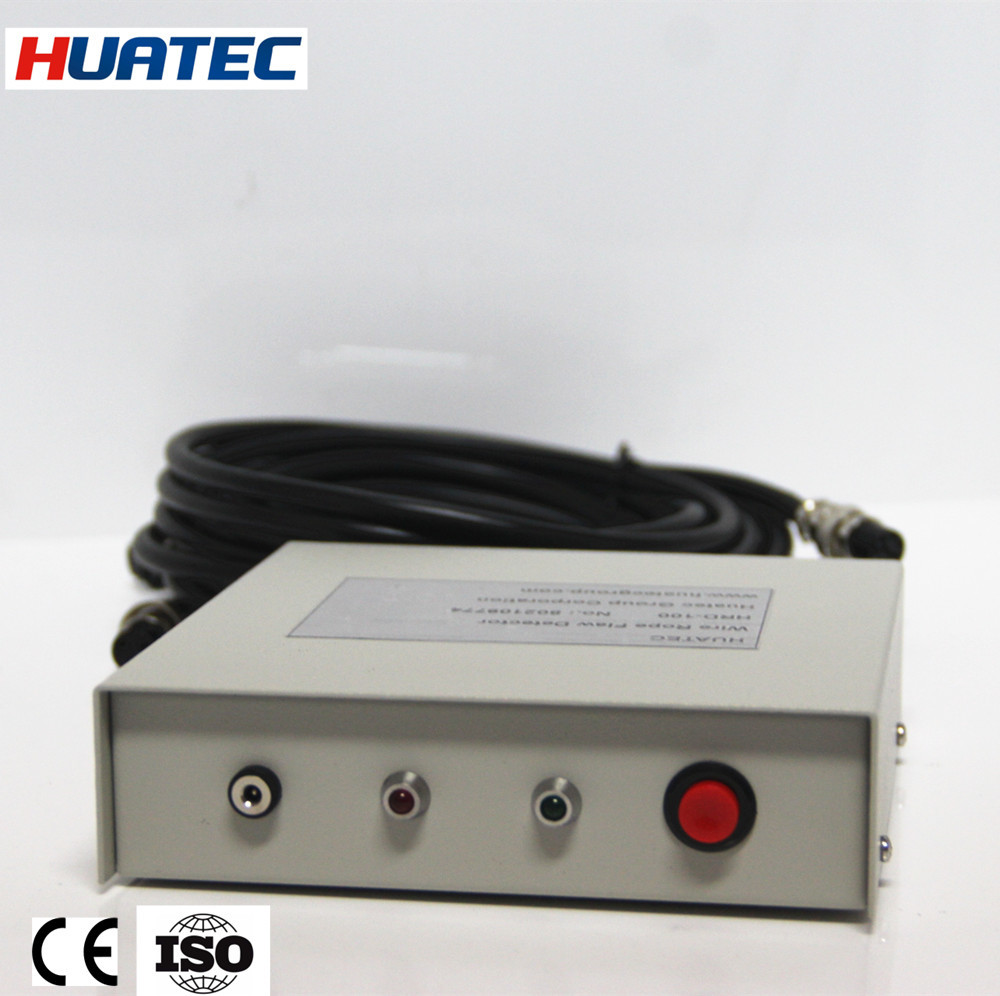

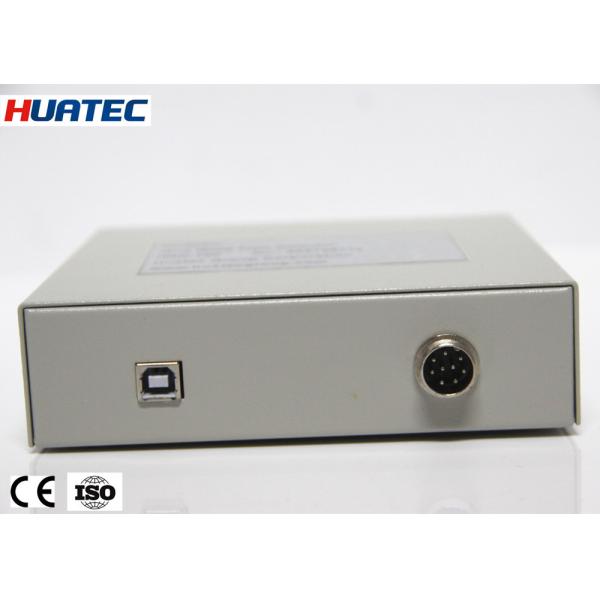

4. Прибор в реальном времени сигнала тревоги HUATEC

Прибор в реальном времени сигнала тревоги HUATEC портативный универсальный сбор информации, через передающую линию RS232 для отправки и для сохранения преобразованного сигнала данных к компьютеру, использует на-линию функции C.P.U. компьютера потрясающую и анализ работы в режиме реального времени, согласно соответствующему пороговому значению которое установит заранее отправляет вне сигнал тревоги в реальном времени. Одна группа для того чтобы дать группу батареи лития электропитания датчика, выход 5V. Порт обязанности добавлению, который нужно быть возможно для того чтобы поставить обязанность и переключатель мощности.

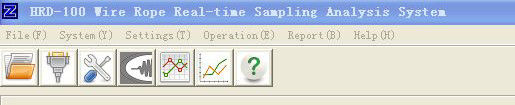

5. Введение программного обеспечения

Детали основных функций изображения 3

6. Вариант датчика
