PT Испытательный блок с точки зрения образца типа II Ndt
PT Испытательный блок с точки зрения образца типа II Ndt
PT Испытательный блок с точки зрения образца типа II Ndt
PT Испытательный блок с точки зрения образца типа II Ndt
Спецификации
Номер модели :
PT II типа
Место происхождения :
Китай
Минимальное количество заказа :
1 SET
Условия оплаты :
T/T, западное соединение, PayPal
Способность к поставкам :
10 наборов/месяц
Время доставки :
3-5 рабочих дней после получения вашего платежа
Подробная информация об упаковке :

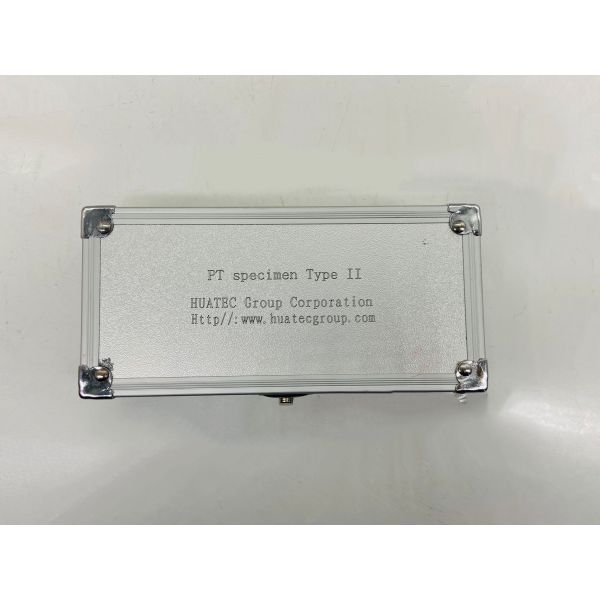

упаковка коробки алюминиевого сплава box+Outer
Материал :
Нержавеющая сталь, покрытая слоем никеля, а затем жестким хромовым сплавом.
грубость :
R = 2,5μm, 5μm, 10μm и 15μm
Толерантность :
±10%
Стандарт теста :
GB/T18851.3, стандарты ISO 3452-3 и JIS Z 2343-3:2001
Пять звездообразных дефектов диапазона :
3от 0,0 до 5,5 мм
Описание

Образец PT Справочный блок испытания типа II



ISO 3452-3:2013 описывает два типа эталонных блоков - эталонные блоки типа 2 предназначены для рутинной оценки производительности системы DPI.

Референтный блок типа 2 изготовлен из нержавеющей стали, покрытой слоем никеля, а затем жестким сплавом хрома.

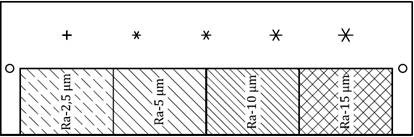

Затем в этом слое были искусственно произведены пять звездообразных дефектов диаметром от 3,0 до 5,5 мм, причем пять дефектов были равномерно расположены в соответствии с их размерами.Для оценки промываемости* эталонный блок типа 2 включает в себя четыре соседних пятна с шероховатостью R = 2.5μm, 5μm, 10μm и 15μm, причем наименьший дефект расположен рядом с областью, показывающей наименьшую шероховатость.



Номер дефекта 1 2 3 4 5
Типичные размеры (диаметр) (мм) 3 3.5 4 4.5 5.5
Размер по цветовой контрастной проницаемости (мм)
Размер по флуоресцентному проницаемому веществу (мм)

Примечание: Диаметр пяти площадей трещин в мм, допустимость ±10%

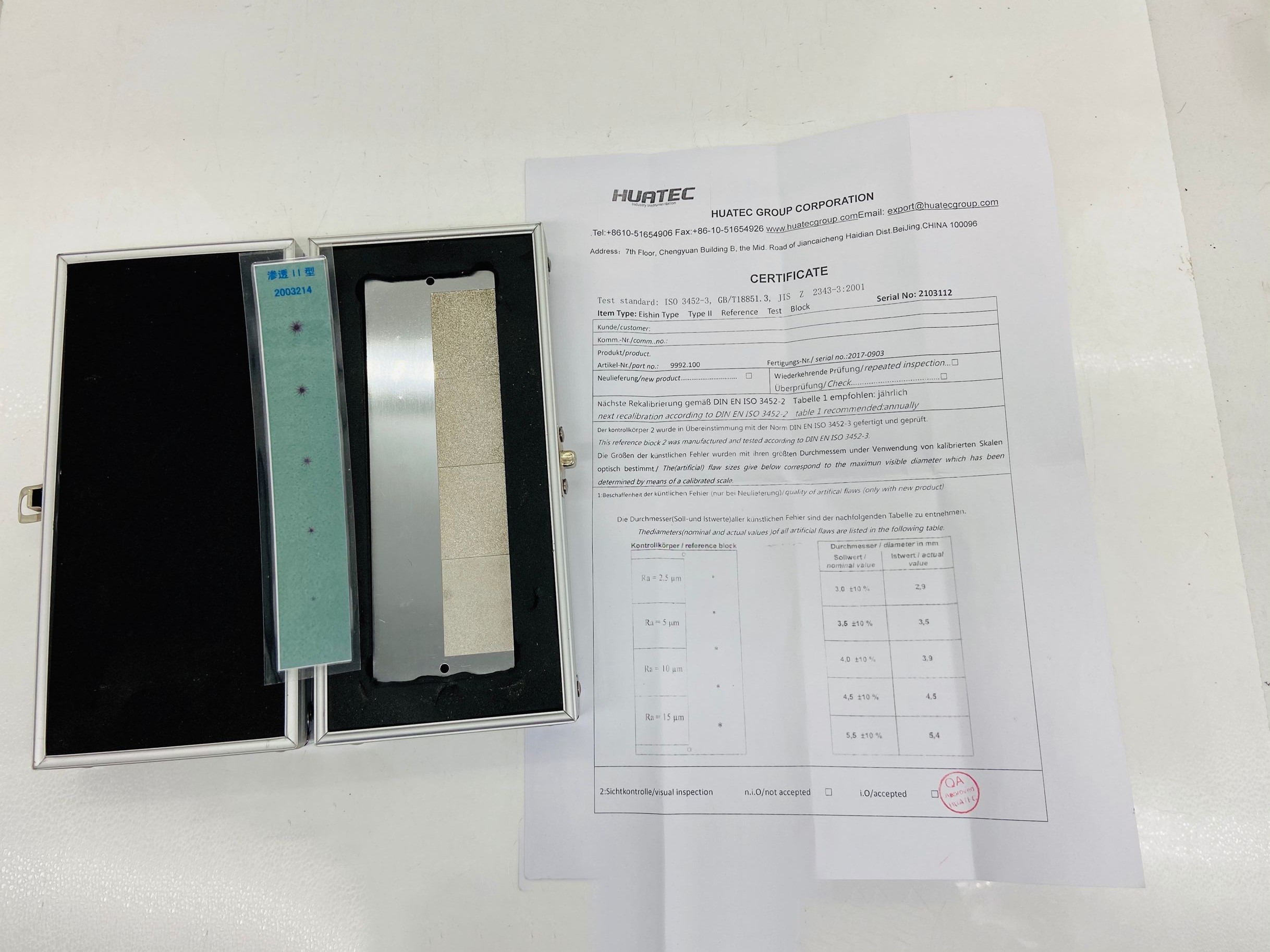

Пятиточечный хромированный пробный элемент из нержавеющей стали является пробным элементом II типа в серии для обнаружения проницаемых дефектов.Производится в соответствии со стандартами GB/T18851-2008 и EN ISO3452-3:2013. Прошел национальную оценку отрасли в декабре 2002 г. Испытательный блок соответствует требованиям стандартов GB/T18851-2008, EN ISO3452 и ASME.Фактическое измеренное значение искусственного дефекта основано на стандарте ISO 10474 или EN 10204 типа 3.1 свидетельство.



Для измерения диаметров использовался флуоресцентный проницательный материал уровня 2, вода и сухой проникающий материал; проницательный материал уровня 2 для контраста цвета (уточняется фактическое состояние, использовался класс материала).



PT Испытательный блок с точки зрения образца типа II NdtPT Испытательный блок с точки зрения образца типа II NdtPT Испытательный блок с точки зрения образца типа II Ndt
