HUATEC Wi-Fi портативный магнитный детектор дефектов с беспроводным сенсором

Система окон проволочного проволочного компьютерного детектора является продуктом обновления системы GB, который основан на теории программного обеспечения DOS и идеологии управления сигнализацией в режиме реального времени с использованием Visual Basic6.0 основы языка программирования, продолжает компиляцию, чтобы стать.

Эта аппаратная часть системы использует отечественный и зарубежный продвинутый магнитный датчик и независимый модуль исследований и разработок для отбора образцов, объединяющий, через WIFI-управление,непосредственное хранение данных в компьютере.

Эта часть программного обеспечения системы находится в основе анализа трансформации волночек, используя основу языка программирования Visual Basic 6.0, продолжает компиляцию.Осуществлять такие функции, как сбор и контроль данных, анализ данных, отображение данных, хранение данных и т. д. Увеличить видимую характеристику в функции программного обеспечения DOS, и своей уникальной тенденции непрерывно отслеживать путь, может постоянно,динамический сигнал наблюдаемых данных и его изменение ситуации, и в режиме реального времени отображение полученного результата и отправляет сигнализацию; программное обеспечение увеличило функцию автоматической оценки;В частичном дефекте, продемонстрированном на увеличенном поперечном сечении и процентном соотношении общей площади сечения; Программное обеспечение и Windows полностью совместимы, соответствуют инерции пользователя, использует файлы Word в виде отчетов о производственном обследовании.

Это программное обеспечение системы может совместить компьютерный детектор проволоки DOS программное обеспечение формата данных отбора проб, и может анализировать обработку к нему.

Система окон приняла независимую процедуру работы и безопасную систему осмотра, может удобно подходить для каждого типа современного компьютера,и завершает серию процедур экспертизы.

1Спецификации

2. Системы Спрос

2.1 Компьютерное оборудование

Процессор: выше Celeron 1,5 ГГц

Память: 128 МБ

Жесткий диск: 10 Гб

Подключение: WIFI

Монитор: выше VGA

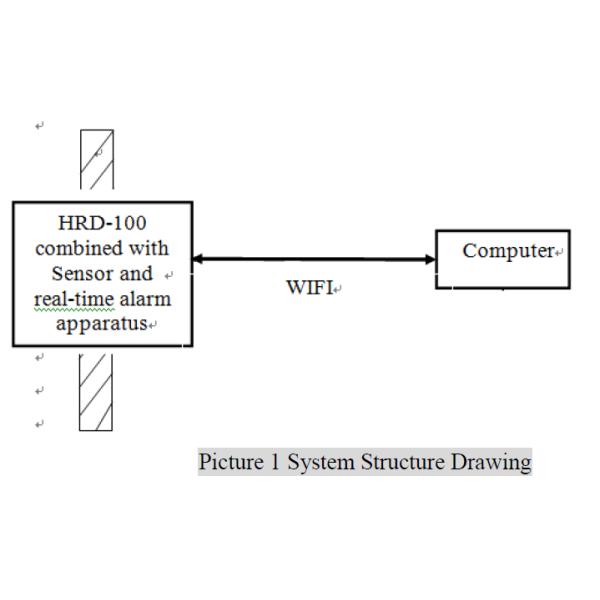

2.3 Диспозиция системы
WiFi соединение Магнитный датчик в сочетании с сигнализацией в режиме реального времени (включая дистанционный локатор)
Специальный программный пакет для Windows

Компьютер (необязательно)

3. Ввод датчиков

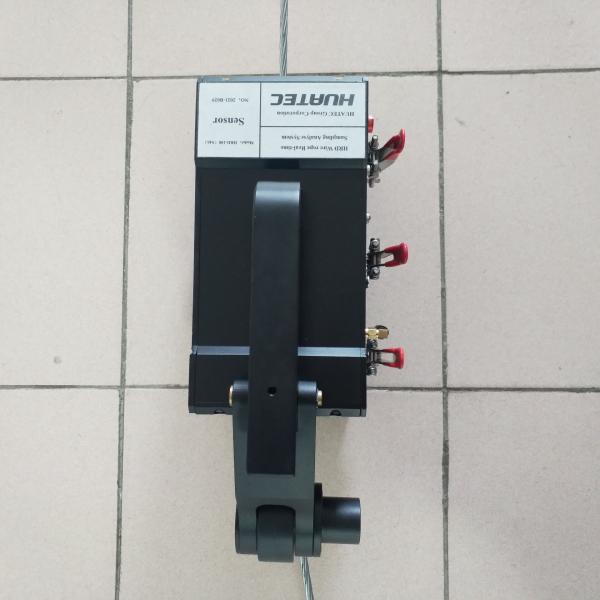

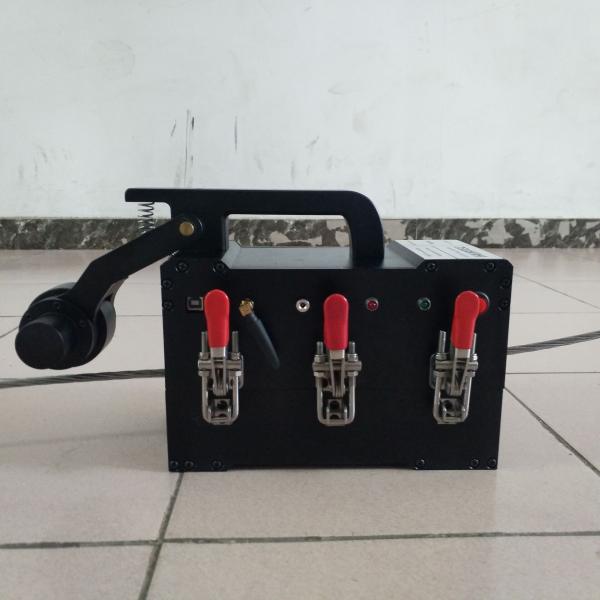

Магнитный датчик: датчик состоит из локатора перемещения (водящее колесо, кодер), установки намагничивания и организации отбора проб.проволока и он имеет относительное движение, тогда он может собирать сигнал.

Локатор смещения: ведущее колесо вращается по кругу, фотоэлектрический кодер посылает импульс инструкции для отбора проб, реализуя отбор проб равного пространства.

Магнитизация установки: Когда проволока и он имеет относительную движение, завершается к проволоке осевой магнетизации.

Организация отбора проб: когда проволока и датчик имеют относительное движение,Холл элемент составленный канала отбора проб преобразует проволоку магнитного потока утечки изменение состояния в симуляционный сигнал напряжения.

4Устройство тревоги в реальном времени HUATEC

Устройство HUATEC для сигнализации в реальном времени является многоцелевым устройством для сбора данных и соединяется с датчиком через линию передачи WIFI для отправки и сохранения конвертированного сигнала данных на компьютер,Использовать компьютерный процессор с огромной функцией онлайн и анализ обработки в режиме реального времени, в соответствии с эквивалентным пороговым значением, который будет установлен заранее, отправляет сигнализацию в режиме реального времени.

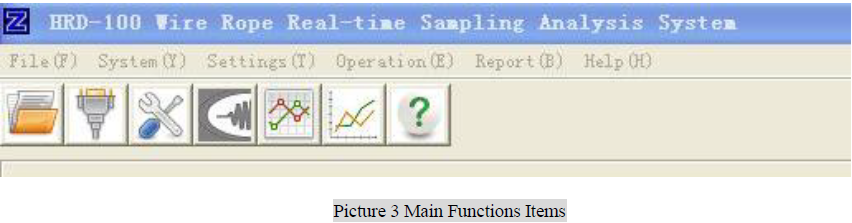

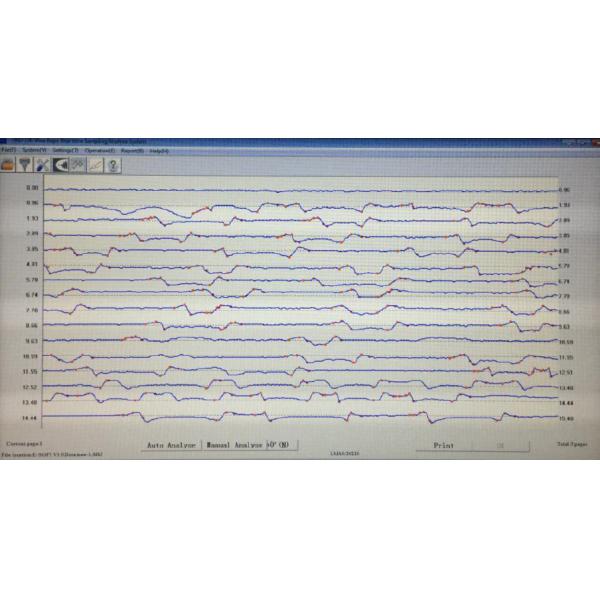

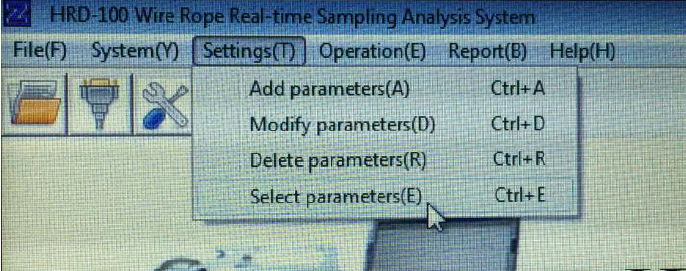

5. Введение программного обеспечения

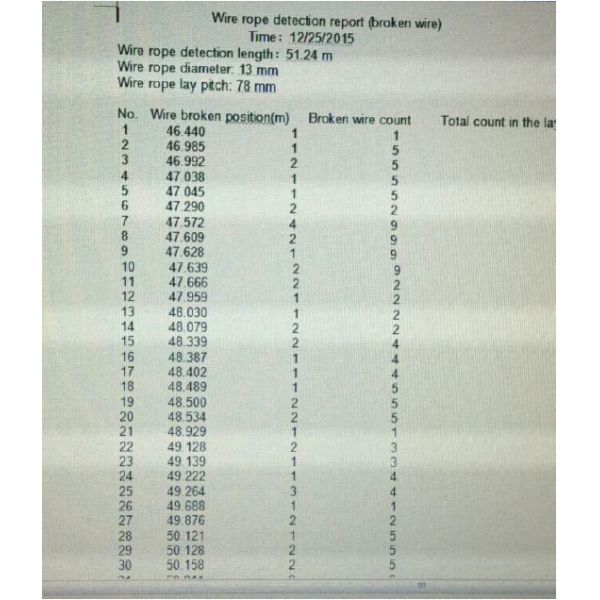

6Анализ сломанной проволоки.

Анализ сломанных проводов (Ctrl + N) - это процедура диалога человек-машина, является элементом функции обработки анализа для данных испытаний.Один прямо входит в диалог человеческого тела согласно предыдущей; Другой "открыть" способ для входа, нажмите на элемент операционной колонки "анализ сломанной проволоки" (или нажмите на кнопку значка колонки инструмента) для входа в операционную последовательность, или нажмите на элемент "открыть" колонки "файл",Откроется окно запроса, нажмите на пункт "анализ", чтобы ввести последовательность работы.

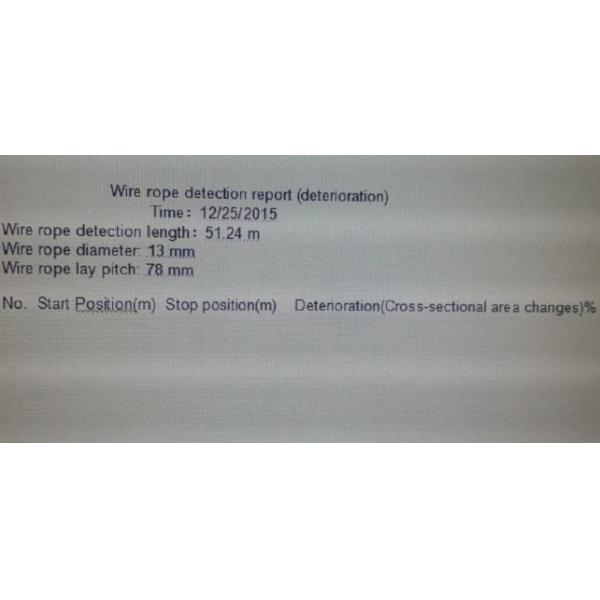

7Отчет об ухудшении состояния
