Спецификации
Номер модели :
КАК серия
Место происхождения :
Чанчжоу, Китай
Количество минимального заказа :
100
Условия оплаты :
Л/К, Д/А, Д/П, Т/Т, западное соединение, МонейГрам
Способность поставки :
300кпкс, 30дайс
Срок поставки :
5-8 дней работы
Упаковывая детали :
Крен или одиночная коробка
Применение :
Машинное оборудование
Оценка точности :
П6
Запас :
Богатый
Образец :
Примите
Материал :
GCR15
Код HS :
84836000
ПАКЕТ :
одиночная коробка, деревянный случай
Описание



Хромовая сталь высокой точности один путь схватывает серию BS для редукторов (вычерченная муфта ролика иглы чашки)

Decription продуктов: (вычерченная муфта ролика иглы чашки)

Пользуются ключом внутренняя гонка к валу.
Наружная гонка имеет положительный допуск n6 для того чтобы дать пригонку прессы в снабжении жилищем H7. Снабжение жилищем должно быть сильно достаточно не расширить после собрания.

Чертеж: (вычерченная муфта ролика иглы чашки)


Серия BS хромовой стали муфты Gcr15 высокой точности переливаясь через край для муфты ролика иглы чашки редукторов вычерченной



Каталог серии BS: (вычерченная муфта ролика иглы чашки)

Модель Вращающий момент
Емкость
(N·m)		 Максимальный.
Переливаться через край
(r/min)
Внутренняя гонка		 Сопротивление
Вращающий момент
(N·m)		 B C PCD
D		 E S Тангаж HM Size×
× No.of выстучало отверстия		 Тавот
Отверстие заполнителя
(Размер)		 Q'ty
Тавот
(kg)		 Вес (Kg)
BS30 294 350 0,58 64 90 64 80 45 13 M6 ×P1.0×4 - - 21
BS50 784 300 0,98 67 125 67 110 70 16 M8 ×P1.25×4 - - 4,0
BS65 1570 340 3,92 90 160 85 140 90 20 M10 ×P1.5×6 - - 11,5
BS75 2450 300 5,88 90 170 85 150 100 20 M10 ×P1.5×6 - - 13,1
BS85 5880 300 7,84 115 210 110 185 115 30 M12 ×P1.75×6 - - 24,7
BS95 7840 250 9,8 115 230 110 200 130 30 M14 ×P2.0×6 - - 29,4
BS110 10800 250 14,7 115 270 110 220 150 30 M16 ×P2.0×6 - - 34,2
BS135 15700 200 19,6 135 320 130 280 180 30 M16 ×P2.0×8 - - 68



Модель
Вращающий момент
Емкость
(N·m)		 Максимальный.
Переливаться через край
(r/min)
Внутренняя гонка
Сопротивление
Вращающий момент
(N·m)



B

C

PCD
D

E

S
HM
Тангаж Size×
× No.of
Выстучанный
Отверстия

Тавот
Отверстие заполнителя
(Размер)

Q'ty
Тавот
(kg)
Скважина
Диаметр
Ряд
(mm)

W. Макс
kg

W. Минута
kg
BS160 24 500 100 33,1 130 360 130 315 220 40 M20 × P2.5 ×10 PT 1/4 0,12 100 до 160 98,1 85,6
BS200 37 200 100 44,1 150 430 145 380 265 40 M22 × 8 × P2.5 PT 1/4 0,14 100 до 200 167 140
BS220 49 000 80 73,5 235 500 230 420 290 40 M20 × P2.5 ×16 PT 1/4 0,8 150 до 220 301 264
BS250 88 200 50 93,1 295 600 290 530 330 50 M24 × P3.0 ×16 PT 1/4 1,1 175 до 250 580 523
BS270 123 000 50 98 295 650 290 575 370 50 M24 × P3.0 ×16 PT 1/4 1,2 200 до 270 620 562
BS300 176 000 50 108 295 780 290 690 470 60 M30 × P3.5 ×16 PT 1/4 1,3 230 до 300 952 885
BS335 265 000 50 137 305 850 320 750 495 70 M36 × P4.0 ×16 PT 1/4 1,4 250 до 335 1 140 1 040
BS350 314 000 50 157 320 930 360 815 535 70 M36 × P4.0×16 PT 1/4 1,5 250 до 350 1 600 1 470
BS425 510 000 50 216 440 1 030 450 940 635 70 M36 ×P4.0 ×18 - Масло 6,000ml 325 до 425 2 450 2 240
BS450 686 000 50 245 450 1 090 480 990 645 80 M42 × P4.5 ×18 - Масло 7,000ml 350 до 450 2 820 2 580

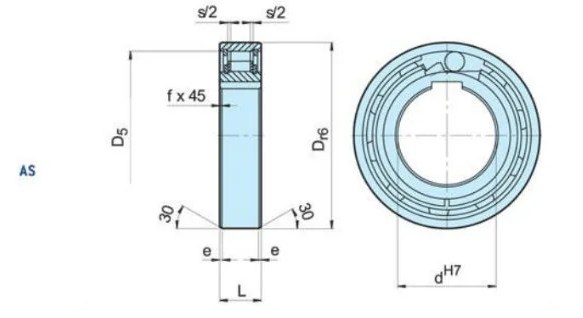

Введение типа одного подшипников ролика AS/NSS/TSS муфты пути: (вычерченная муфта ролика иглы чашки)
Тип NSS/TSS тип ролика freewheel не поддержанный носить. Необходимы, что поддерживают подшипники осевое и радиальные нагрузки. Смазка и запечатывание должны также быть предусмотрены установкой. Номинальны вне размеров эти же как серии 62… шарикоподшипника.
Типичное расположение установить этот тип наряду с подшипником серии 62 в пределах таких же допусков положения, как показано на следующую страницу. Пользуются ключом внутренняя гонка к валу (за исключением скважины 6 mm).
Наружная гонка имеет положительный допуск r6 для того чтобы дать пригонку прессы в снабжении жилищем H7. Наружное снабжение жилищем должно быть сильно достаточно не расширить после собрания. Этот дизайн может признавать осевое рассогласование внутренней и наружной гонки ± S/2.
