P28948-B21 для HPE DL360 Gen10+ 8SFF NC CTO сервер для HPE

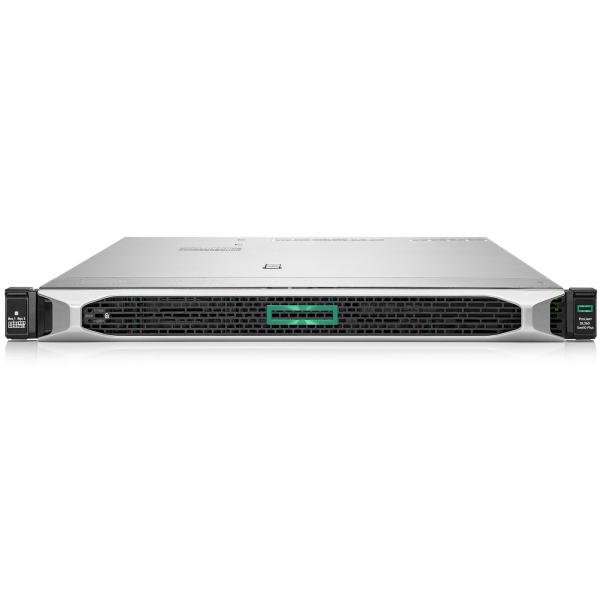

HPE ProLiant DL360 Gen10 Раковый сервер

Сервер HPE ProLiant DL360 Gen10 поддерживает стандартную технологию, использующую масштабируемый процессор Intel Xeon до 28 ядер, 12G SAS и 3,0 ТБ 2933 МТ/с HPE DDR4 SmartMemory.

HPE Persistent Memory работает с DRAM, чтобы обеспечить быструю, высокую емкость, экономически эффективную память и хранилище для преобразования больших объемов данных и аналитики, позволяя хранить, перемещать,и обрабатывается быстро.

Достижение большей емкости с гибкими конфигурациями приводов до 10 SFF и четырех LFF, а также возможность поддержки до 10 NVMe PCIe SSD, обеспечивающих повышенную производительность, емкость,и надежность для удовлетворения различных сегментов клиентов и требований рабочей нагрузки при правильной экономике.

с поддержкой до 12 NVDIMM на шасси и 2X мощности HPE NVDIMM первого поколения,Сервер HPE ProLiant DL360 Gen10 обеспечивает до 192 ГБ на систему.

HPE ProLiant DL360 Gen10 Rack Server - это очень мощный сервер 1U 2 Socket, поддерживающий 24 DIMM в конфигурации с двумя сокетами.Этот сервер имеет много различных типов обновлений и поддержки для многих вариантов. Эти параметры имеют правила, которые необходимо соблюдать. Например, возможность установки NVDIMM или постоянной памяти. Каждый из этих типов памяти поддерживается только определенными процессорами.

Rack Server DL360 Gen10 может поддерживать2 масштабируемых процессора Intel.Поддерживается Gen1 или Gen2, но процессоры не могут быть смешаны, и любой процессор с TPD 130W или выше получит Heatsink производительности (871246-B21).

Смешивание RDIMM и LRDIMM памяти не поддерживается. Максимальная величина 12 NVDIMM поддерживается только на масштабируемых процессорах Intel Xeon 1-го поколения и может быть смешена только с RDIMM.Вам также понадобится аккумулятор HPE для поддержки NVDIMMОдно аккумуляторное устройство мощностью 96 Вт может поддерживать до 24 устройств.Подробная информация о том, какой процессор может обрабатывать какой тип памятиПрочитайте техническое руководство QuickSpecs внизу описания.
• Максимальная емкость (LRDIMM) 3,0 ТБ 24 x 128 ГБ LRDIMM @ 2933 МТ/с
• Максимальная емкость (RDIMM) 54 TB 24 x 64 GB RDIMM @ 2933 MT/s
• Максимальная емкость (персистентная память HPE) 6,0 ТБ 12 X 512 ГБ Комплект персистентной памяти HPE @ 2666 МТ/ с
• Максимальная емкость (NVDIMM) 192 ГБ 12 x 16 ГБ NVDIMM @ 2666 МТ/с

DL360 Gen10 поставляется с S100i. S100i является 14-портным контроллером SATA, но доступно только 12 портов, поскольку 2 используются для поддержки опций M.2 на первичном Riser.DL360 также поддерживает карты типа A Smart Array, которые не занимают слот PCI, но имеют 1 правило при установке вторичного Riser. Если у вас есть инсталлированный умный массив типа А, и вы также хотите установить вторичный подъемник, убедитесь, что карта умного массива типа А имеет низкую высоту теплоотвода.Если у вас нет низковысокого теплового раковины, карта PCI-e, установленная в вторичном подъемнике, будет работать на карту Smart Array типа A. Любой контроллер для хранения данных, являющийся контроллером LH, будет работать с вторичным подъемником.

Как и большинство серверов HPE, if you install a Performance Array you will also need to install the HPE 96W Smart Storage Lithium-ion Battery with 145mm Cable Kit (P01366-B21) or the HPE Smart Storage Hybrid Capacitor with 145mm Cable Kit (P02377-B21)Оба энергетических пакета сделают трюк для контроллера, но гибридный конденсатор может поддерживать только до 3 устройств, в то время как 96W контроллер может поддерживать до 24 устройств.

Максимальная внутренняя емкость HPE DL360 Gen10

•Hot Plug SFF SAS HDD 4 TB 8+2+1 x 2,4 TB (с опциональным UMB + задним приводом)
•Hot Plug SFF SATA HDD 22 TB 8+2+1 x 2,0 TB (с опциональным UMB + задним приводом)
• Hot Plug SFF SAS SSD 3 ТБ 8+2+1 x 15,3 ТБ (с опциональным UMB + задним приводом)
• Hot Plug SFF SATA SSD 24 ТБ 8+2+1 x 3,84 ТБ (с опциональным UMB + вариантом заднего привода)
•Горячий подключатель SFF NVMe PCIe SSD 6 ТБ 10 x 15,36 ТБ NVMe
•Горячий подключатель LFF SAS HDD 56 TB 4 x 14 TB
•Горячий подключатель LFF SATA HDD 56 TB 4 x 14 TB
• Hot Plug LFF SAS SSD 68 ТБ 4 х 1, 92 ТБ
• Hot Plug LFF SATA SSD 68 ТБ 4 х 1, 92 ТБ

Модель DL360 Gen10 имеет множество немного различных шасси на выбор.При выборе NC шасси вам нужно будет выбрать FlexibleLOM или Stand-up PCIe карты для возможностей сети.

Еще одна вещь, на которую следует обратить внимание при выборе шасси, - это тип дисков, которые вы можете установить.Не смешивайте диски с умными носителями (SC) и базовыми носителями (BC)8SFF BC CTO можно обновить до 10SFF BC с помощью комплекта HPE ProLiant DL360 Gen10 2SFF SAS/SATA 12G BC Drive Cage Kit (P26435-B21).

Если вы выберете шасси BC, он может поддерживать тримодный контроллер Broadcom MegaRAID. Этот контроллер Broadcom MegaRAID поддерживает только базовые носители SFF и не поддерживает приводы NVMe.

Теперь, когда мы говорили о SC, BC, NC, и нормальное шасси.

Варианты шасси
Системная плата (DL360) первое и второе поколение масштабируемых процессоров Intel Xeon (P11781-001).
NC Система шасси (DL360) без встроенного LOM (P19926-001).

Модели выбора сети (NC)

4 Сервер CTO LFF NC (P19765-B21)
8 Сервер CTO SFF NC (P19766-B21)
8 Сервер CTO SFF BC NC (P56949-B21)
10 NVMe NC CTO Server (P19767-B21)

Основные модели носителей (BC)

8 Сервер CTO SFF BC NC (P56949-B21)
8 Сервер CTO SFF BC (P56950 -B21)

CTO с встроенным LOM

4 Сервер CTO LFF (867958-B21)
8 Сервер CTO SFF (867959-B21)
10 NVMe CTO Server (867960-B21)
8 Сервер CTO SFF BC (P56950 -B21)
Для 10 NVMe шасси Второй Riser не доступен из-за 10 x4 NVMe riser.Двигатели NVMe должны быть установлены в отсеках 9 и 10Остальные отсеки поддерживают смесь NVMe и SAS.

Контроллер MegaRAID TRI-MODE
DL360 Gen10 с контроллерами Broadcom MegaRAID поддерживает только базовые носители (BC) SFF SAS/SATA.Не пытайтесь использовать устройства для хранения данных Smart Carrier в этих моделях DL360 с контроллерами MegaRAID.Смешивание BC и SC несущих типов не допускается.NVMe не поддерживается DL360 Gen10 с контроллерами хранения MegaRAID.Этот сервер CTO содержит по умолчанию SAS/SATA драйв клетка/backplane и тройной режим к SAS/SATA кабелейЕсть также 8SFF SAS/SATA PCIe Slot2 Tri-Mode Cable Kit (P55884-B21).
Если вы устанавливаете 2SFF SAS/SATA 12G BC Drive Cage Kit (P26435-B21), вам обязательно необходимо установить 2SFF SAS/SATA Tri-Mode Cable Kit (P55883-B21).

Двигатели HPE DL360 Gen10 M.2
DL360 Gen10 имеет обычную карту PCIe Stand-up, которая содержит два накопителя M.2, но также имеет уникальную возможность добавления комплекта M.2 2280 Primary Riser (867978 -B21).Этот комплект Riser не только имеет x16 PCIe слот, но также имеет 2x M.2 2280 слотов диска. Вы можете установить только 2280 тип M.2 дисков с этим PCIe riser. Этот PCIe riser является отличным способом сохранить PCIe слот, но все еще имеет установленные M.2 дисков.Для любого основного релиза за пределами VMware ESXi 7.x, VMware потребует M.2 или другого локального постоянного устройства в качестве автономного варианта загрузки.

Если вы хотите больше приводов M.2, DL360 поддерживает тип uFF Drive как задний привод 1xDual uFF (2x M.2) или как дополнительный привод 2xDual uFF (4x M.2) в передней части шасси.Если вы установить заднего привода клетки вы потеряете FH PCIe слот в первичном подъемника слот 1.

HPE DL360 Gen10 PCIe подъемники
Rack Server DL360 Gen10 имеет 3 слота PCIe на двух Riser Cages.У этой первичной клетки есть 3 различных карты для выбора, в то время как вторичная клетка имеет 2 варианта..
