Маклер пакета сети матрицы затыкает внутри модуль для собрания движения центра данных

Введение предпосылки
С ускорением конструкции несущей широкополосной и быстрого развития сетей 3G, 4G, и 5G, и с популярностью и развитием больших вычислительных технологий данных и облака, поток данных растет, и требования к ширины полосы частот для базовых сетей и сетей ядра увеличивают. С 2013, главные операторы начинали постепенно модернизировать базовую сеть. Средства массовой информации связи передачи базовой сети ядра начинают быть расширенным от связей 10GPOS и 40GPOS к связям локальных сетей 100G. Оно неизбежно приведет к непрерывному уточнению большой технологии сбора данных и анализа. Перед лицом окружающей среды связи 100GE с высокой емкостью ширины полосы частот, как эффектно соотвествовать различной национальной безопасности, контроль состояния безопасности сети, сбор данных и анализ трубопровода DPI оператора умные станет горячей точкой в поле сбора информации и анализа.
Связь Чэнду Shuwei следовать направлением развития интернета и начинает систему видимости приема движения MATRIX-TCA-CG (захвата движения), и предназначенный к собранию движения и визуальным прикладным требованиям анализа на связи POS 1GE, 10GE, 10G/40G, 40GE и 100GE. MATRIX-TCA-CG интегрирует функции выхода свободно-управления рулем как собрание/прием, комплексирование, фильтровать, препровождать/распределение, и балансирование загрузки подачи сети и обеспечивает эффективное решение для анализа потоков.

Матриц-TCA-CG механизм управления визуализирования данным по сети для высокой плотности и большой подачи 10G/40G/100G.
Матриц-TCA-CG специально конструирован для сбора данных 10GE 40GE и связи 100GE распределили интенсивно в экспорте интернета операторов мобильном, экспорте IDC, захолустной сети и костяке.
Основанный на архитектуре ATCA стандартной, MATRIX-TCA-CG имеет высокую надежность уровня несущей и сильный expansibility который может ровно установить функциональную доску ЧЕШЕТ для того чтобы справиться с гаван сценариями требования различных спецификаций и размеров.

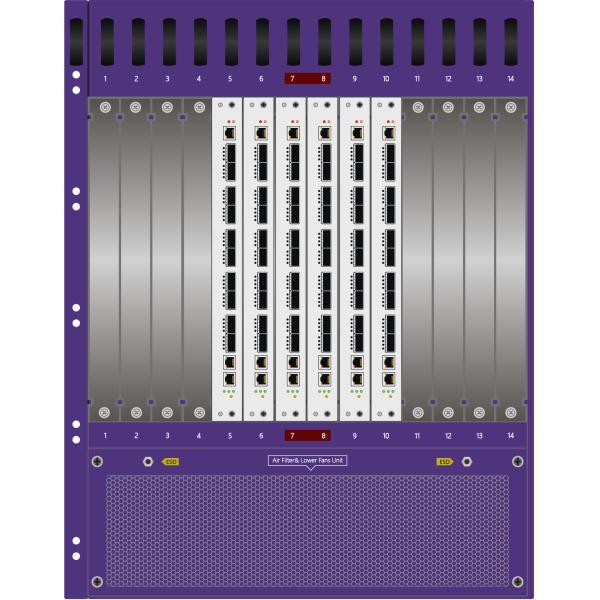

NTCA-CHS-16U14S стандартная высота шкафа 16U. Шасси принимает горизонтальный режим слота обслуживания ввода. Вся машина поддерживает 14 гнезда для платы, включая 4 переключая слота и 10 слотов обслуживания. Каждый слот обеспечивает охлаждая емкость 300W, шасси использует типа тяг трубопровод охлаждающего воздушного потока для того чтобы обеспечить хорошее представление тепловыделения для всей машины. Backplane принимает архитектуру двойн-звезды, снабжая независимую ширину полосы частот backplane 100Gbps для каждого слота переключателя слот обслуживания. Полностью 4 карты переключателя могут обеспечить применение ширины полосы частот взаимн доски backplane 400G в слот обслуживания.
системная архитектура несущ-класса
Предварительная спецификация PICMG 3,0 R2.0
RoHs, конструированное для CE, FCC, КЛЮВЫ выравнивает 3
Стандартный двойной двойной backplane скорости звезды 100G
Богатые типы интерфейса
Поддержанная высокая плотность 10G, 40G, интерфейс связи 100G
Поддержанный полностью гаван работе линейной скорости без потери пакета
Богатый сетевой трафик обрабатывая механизм
Поддержанные 1->N, M-> n, каналы M-> n торгуют репликацией & комплексированием
Поддержанный фильтровать пакета соответствующ, включая ГЛОТОЧЕК, ПОГРУЖЕНИЕ, SP, DP, номер протокола, произвольное идентификацию кода особенности положения, интерфейс входного сигнала и другие элементы условий гибкой комбинации фильтруя
Поддержанные анализ и обработка сообщения DPI глубокие
Поддержанное GTP, GRE и другое идентификация & распределение IP протокола тоннеля
Поддержанные множественные комбинации правила
Поддержал число правил над уровнем 100 000
Поддержанный список фильтруя правила черно-белый
Равновесие нагрузки
Поддержанный балансировать динамической нагрузки или изготовленное на заказ балансирование загрузки in/across одноплатные
Поддержал вычисление балансирования загрузки хэша множественных условий комбинации
Поддержанная вязка балансирования загрузки произвольная членов группы порта выввода
Гибкая гаван коллокация
Поддержал все порты как входной сигнал, порт выввода определяемым пользователем
Поддержанный для членов такой же гаван группы не ограниченной гаван типами
Поддержал любую вязку групп порта входа и выхода в одноплатной/перекрестной доске

Крупнотоннажное применение захвата, комплексирования и распределения видимости 10G/40G/100G сети


Раскрытие пяди высокопроизводительная, высокоемкая система видимости приема движения MATRIX-TCA-CG равномерно для того чтобы собрать поток данных любого положения узла и любого типа связи (10G/40G/100G) на всей сети, и после этого потоке данных можно передать через систему. Collated и проанализированы размер, структура, отношение, etc. После того как невидимый сигнал данных преобразован в видимую реальность, потребитель может скопировать, суммировать, и offload необходимые данные по цели к каждой конечной системе для обнаружения глубины и анализу согласно требованиям к системы.

Спецификация маклера пакета сети и тип модуля


















Спецификация машины
