Сплав высыпания UNS N07090 Hardenable с высокопрочным W. Nr. 2,4632

Введение

UNS N07090 высыпани-hardenable сплав никел-хроми-кобальта имея высокие прочность и устойчивость на крип стресс-повреждения на температурах к около 1700°F (920°C). UNS N07090 также имеет хорошее сопротивление к высокотемпературным корозии и оксидации. Nimonic 90 использовано для лезвий и дисков в газовых турбинах, горяч-работая инструментах, и веснах.

Характеры

Высокая прочность повреждения стресса и высокая устойчивость на крип в условиях высоких температур

Хорошее сопротивление к высокотемпературным корозии и оксидации

Возраст-hardenable

Высокотемпературные динамические применения

Применение

Сплав использован для лезвий турбины, дисков, вковок, разделов кольца и горяч-работая инструментов. Также использовал для того чтобы сделать космические крепежные детали.

Химический состав

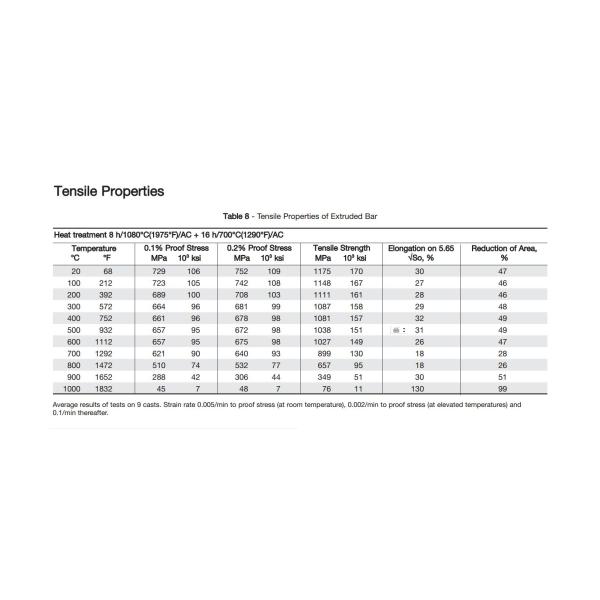

Типичные механические свойства – применения весны
Обработанное решение
Термическая обработка: 1922 - 2012°F (1050 - 1100°C) + WQ
Прочность на растяжение: ksi 157 максимальное; (MPa 1080) максимальный
Закал весны
Термическая обработка: Как поставленное состояние.
Прочность на растяжение: ksi 189 до 223; (MPa 1300-1540)

Закал весны + постаретый
Термическая обработка: После свертываться спиралью весны. Возраст: 1202°F (650°C) на 4 часа. Альтернативно, возраст на 1112°F (600°C) на 16 часов и воздух крутой.
Прочность на растяжение: ksi 189 до 260; (MPa 1300 до 1800)
Предложенные эксплуатационные режимы: Оптимальный стресс и низкая релаксация на температурах до 700°F (371°C)

Достигшее возраста решение обработанное +
Термическая обработка: После свертываться спиралью весны: Обслуживание жары решения: 1976°F (1080°C) следовать быстрый охлаждать + возраст на 1382°F (750°C) на 4 часа и воздух крутой. Альтернативно, возраст на 1292°F (700°C) на 16 часов и воздух крутой
Прочность на растяжение: ksi 145 до 203; (MPa 1080 до 1400)
Предложенные эксплуатационные режимы: Оптимальное сопротивление к релаксации на температурах до 1112°F (600°C)
