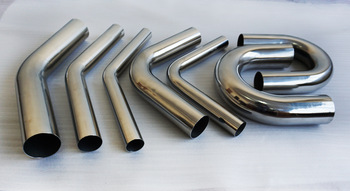

Трубка ребра DN 50 ASTM A/SA268 TP439 u сварила нержавеющую сталь для теплообменного аппарата

Трубка загиба u изготовлена в нашем заводе согласно требованиям клиента. Отжиг решения после загиба будет отростчат для того чтобы понизить risidual стресс, и следовать гидростатический испытывать и испытанием пенетранта краски если требуется.

Трубку OD загиба u в mm можно согнуть на согласовании: 15,8 16,0 17,0 18,0 19,05 20,0 21,3 25,4 26,7 31,8 32,0 38.1mm

Длина инициала трубки загиба u
Максимальные длины 27000mm можно поставить по запросу

Радиус загиба трубы загиба u
Минимум: 1.5×OD
Максимум: 1500 mm

Трубки нержавеющей стали определяют размер для теплообменного аппарата

Дюйм к диаграмме mm

Acc трубки загиба допусков размеров u. к TEMA R.C.B.

1) Длина трубы загиба u прямой части -0/+5 mm
Сплющивать (также вызвал «ovality ") на изгибе не превысит 10% из номинальной трубки вне диаметра.
Толщина стены в гнуть acc части. к TEMA R.C.B 2,31

2) Толщина стены трубки трубки загиба u минимальная в ≥ части загиба (минуты) t t (минуты) (× SW (2×R + d))/(2× (R+D)
где: SW самая небольшая толщина стены
Диаметр снаружи d номинальный
Радиус r

3) Допуск радиуса трубки загиба u
1) на r 100 mm +/- 3 mm
2) на ≥ 100 r mm +/- 5 mm

4). Допуск максимальные 1,5 mm прямоты трубы загиба u в 1 m
Концы трубки загиба u: ясно, вертикально отрезанный к оси трубки

Трубку OD загиба u в mm можно согнуть на согласовании: 15,8 16,0 17,0 18,0 19,05 20,0 21,3 25,4 26,7 31,8 32,0 38.1mm

Длина инициала трубки загиба u
Максимальные длины 27000mm можно поставить по запросу

Радиус загиба трубы загиба u
Минимум: 1.5×OD
Максимум: 1500 mm

Ubend нержавеющей стали:

GR 304 ASTM A403 WP, 304H, 309, 310, 316, 316L, 317L, 321, 347, 904L, 316TI, 316H, 304L

Ubend углерода стальной
ASTM A 234 WPB, WPBW, WPHY 42, WPHY 46, WPHY 52, WPH 60, WPHY 65 & WPHY 70.

Сталь углерода низкой температуры
ASTM A420 WPL3/A420WPL6

Ubend легированной стали
GR WP 1 ASTM/ASME A/SA 234, WP 5, WP 9, WP 11, WP 12, WP 22, WP 91

Ubend стали выплавленной дуплекс-процессом
ASTM A 815 UNS ОТСУТСТВИЕ S 31803, S 32205, S 32760, S 32750

Медный никель
C70600 (90: 10), C71500 (70:30), C71640.

Упаковка и грузить

Пакет: Стандартная упаковка коробки экспорта.

Срок поставки: workign запаса 7-10 через дни после подтверждать заказ, дату доставки детали должно быть решено согласно

сезон продукции и количество заказа.

ПРОТОКОЛ ИСПЫТАНИЙ ОБОРУДОВАНИЯ
Протокол испытаний оборудования мельницы согласно EN 10204/3,1

Предварительные возможности для трубок U-склонности:

1. Надежные гибочные машины
2. Плашки точности гнуть
3. Тест вихревого тока перед гнуть
4. Гнущ до 105' (32m) начатая длина
5. Сброс стресса электрического сопротивления обжигая после гнуть
6. Гидростатический тест после гнуть
7. Испытывать уменьшения OD и ВЕСА
8. Полная проверка допуска ног радиуса загиба и трубки
9. бокс Стог-шкафа
