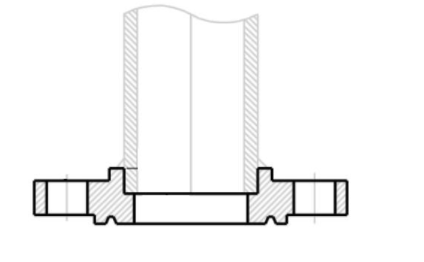

Фланец сварки гнезда упрощенный как фланец SW, оно имеет утопленную область (как плечо) в скважине фланца, это плечо служит как проводник установить глубину трубы которая ввела к фланцу. Фланец гнезда сваривая первоначально конструированный для высокой системы тубопровода небольших диаметров давления.
Доступный материал:
Стандарт:
Углерод стальное ASTM A105, ASTM A350 LF1/2, ASTM A181
Легированная сталь ASTM A182 F5, F9, F11, F22, F91
Нержавеющая сталь ASTM A182 F304/L, F316/L
Наружные диаметры: дюйм 1/2 к 24 дюйма, до 2500#
Сделанное особенное: 24" до 60", до 900#
Толщина стены: Расписание 40 до 160
Оценки давления: Класс 150 для того чтобы классифицировать 2500
Тип стороны: RF, RTJ
Как использовать
Не будет вводить конец трубы во фланец сварки гнезда, до касания трубы нижнего зона плеча, будет вытягивать назад 1.6mm (1/16") расстояние введенной трубы после этого сделать сварку угловым швом. Пункт создать зазор расширения (1 косой шов) между фланцом и трубами или штуцерами.
Как произведенный фланец заварки гнезда
Фланец гнезда сваривая был во первых использовать для перегревателя нержавеющей стали, должный для избежания треснуть дефекты причиненные термальными стрессами в нагревая процессах, и после развития лет он стал стандартные применения для всех типов материала.
Преимущества
- Фланец сварки гнезда смог заменить продетый нитку фланец, для того чтобы уменьшить рискованое утечки.
- Отсутствие потребности к скашивать перед сваривать.
- Сваривая работа вне трубы, не прорежет трубу
