инжекционный метод литья 16 АБС коробки прекращения ядра белых НБДД-ФКС16А ФТТХ новый материальный

1. описание:

16 коробка прекращения ядра НБДД-ФКС16А ФТТХ произведена и развита нашей компанией, и представлением продукции в действии в соответствии с требованиями к индустриального стандарта ИД/Т2150-2010. Она главным образом использована в связи терминала системы доступа ФТТС. Коробка сделанная инжекционного метода литья высокопрочного АБС нового материального, который имеет хорошие герметизировать и устойчивость к старению. К тому же, он может висеть на стене оутдоорс или внутри помещения установить и использовать.

главный продукт представления 2.Тхэ

2.1. Экологические требования:

Температура: - 40℃~+60℃

Влажность: ≤95% (+40℃)

Атмосферное давление: 70КПа~108КПа

2.2. Структура и размер коробки:

2.1.1 размер: 318 (х) ×265 (в) ×90 (д) мм.

2.2.2 вес: 1.1КГ

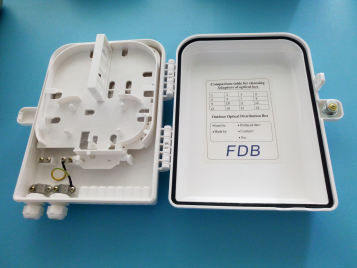

2.2.2 структура: 16 коробка прекращения ядра НБДД-ФКС16А ФТТХ главным образом состоит из коробки, кронштейна шунта, подноса волокна плавя, блока вставки оптического кабеля фиксированного, типа блока бабочки отладки кабеля, компонентов уплотнения и компонентов лини-кольца. Как показано в изображениях.

инструкция установки 3.Тхэ коробки

3.1. Установка: Смертная казнь через повешение стены

3.1.1 согласно расстоянию отверстия установки бакплане, ударьте 4 отверстия установки на стене, и постучайте пластиковым рукавом расширения.

3.1.2 исправил коробка на стене с М8 * 40 винтах.

3.1.3 расположите верхний конец коробки в отверстие стены, и после этого используйте М8 * 40 винтов исправляют коробка на стене.

3.1.4 проверите установку коробки, конец дверь после квалифицированный. Для предотвращения дождевой воды от входа коробки, коробка должна быть затягивана ключевым столбцом.

3.1.5 введите на открытом воздухе тип оптический кабель оптического кабеля и бабочки согласно требованиям к конструкции.

3,2 вися установка штанги

3.2.1 извлеките бакплане установки коробки и обруч, принимает прорезанный обруч в бакплане установки.

3.2.2 зафиксировал бакборт на поляке через обруч. Для предотвращения аварий, необходимо проверить ли обруч запирая поляка для того чтобы обеспечить что коробка тверда и надежна, не свободно.

3.2.3 установка коробки и ввод оптического кабеля такое же как 3.1.3, 3.1.4.

Список конфигурации продукта

Паковать

	Измерение упаковки (ММ)	560×350×530
	Качество (ПКС/Касе)	10
	Вес брутто (КГ/Касе) Чистый вес (КГ/Касе)	13КГ 11КГ
