Гибкий провод соединителя полярности переключателя двухшпиндельного оптического волокна ЛК Унибоот хигх-денситы пушпульный
Гибкий провод соединителя полярности переключателя двухшпиндельного оптического волокна ЛК Унибоот хигх-денситы пушпульный
Гибкий провод соединителя полярности переключателя двухшпиндельного оптического волокна ЛК Унибоот хигх-денситы пушпульный
Гибкий провод соединителя полярности переключателя двухшпиндельного оптического волокна ЛК Унибоот хигх-денситы пушпульный
Спецификации
Номер модели :
ЛК Унибоот пушпульное (полярность переключателя)
Место происхождения :
Guangdong, China (Mainland)
Количество минимального заказа :
могущий быть предметом переговоров
Термины компенсации :
L/C, D/A, D/P, T/T, западное соединение
Способность поставкы :
50000/неделя
Срок поставки :
в течение 3 дней
Упаковывая детали :
Индивидуальная коробка или согласно запросу клиента
Потеря Inserion :
ИЛ<0.25дБ
Тип разъема :
ЛК Унибоот для гибкого провода оптического волокна
Тип волокна :
Однорежимный, мультимодный
возвращение потерь :
≥50дБ (ПК/УПК) ≥60дБ (АПК)
Работая Temp :
-40 до +85 градусов
Certifaction :
RoHS, ISO9001
Диаметр :
1.2мм, 1.6мм, 2.0мм, 3.0мм
Материал куртки :
ЛСЗХ, ПВК, ОФРН, ОРНП
Описание

Применение

центры 1.Data

сети зоны 2.Local

3. Применения высокой плотности

4.Interconnects

5.Cross-connects



Особенности

1.Uniboot с одиночным снабжением жилищем

пушпульные дизайн 2.Unique и функция

полярность 3.Interchangeable

вносимая потеря 4.Low и добавленная потеря.

5.Height амортизации.

потеря задней части 6.High, небольшой том, облегченный.

геометрия 7.End-face и качественный главный начальник чем стандарты IEC и Telcordia.

8.LSZH, OFNP, куртка кабеля OFNR.

представление 9.Mechanical: Стандарт IEC 61754-20.

10.RoHS и материалы ДОСТИГАЕМОСТИ уступчивые.



Гибкий провод соединителя полярности переключателя двухшпиндельного оптического волокна ЛК Унибоот хигх-денситы пушпульный



Типы соединителя

Тип Ссылка Примечание
LC IEC 61754-20 Одиночный режим UPC: Голубые соединители, белые ботинки
Мультимодный UPC: Серый цвет или соединители Aqua, белые ботинки

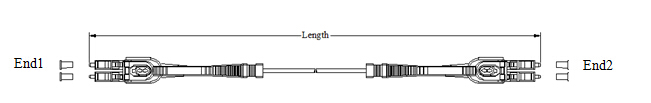

Габаритные диаграммы



Patchcord 1.LC Uniboot пушпульное (полярность переключателя) 2.0mm

Гибкий провод соединителя полярности переключателя двухшпиндельного оптического волокна ЛК Унибоот хигх-денситы пушпульный



Версии гибкого провода

Требование к допуска прыгуна

Требование к допуска прыгуна
Общая длина (l) (m) длина допуска (СМ)
0<L≤20 +10/-0
20<L≤40 +15/-0
L>40 +0.5%L/-0



















Параметры кабеля



Счет волокна





OD (mm)



Номинальный вес

(kg/km)



Прочность Max.tensile (n)



Сопротивление Max.Crush

(N/100mm)



Радиус Min.Bending (mm)
Недолгосрочный Долгосрочность Недолгосрочный Долгосрочность Динамический Статический
2 2.0±0.15 6,8 150 80 500 150 20D 10D













Оптически характеристики

Деталь Параметр Ссылка
Одиночный режим Мультимодный
Вносимая потеря Типичное value≤0.15dB; Maximum≤0.30

Типичное value≤0.15dB; Maximum≤0.30



 IEC 61300-3-34
Потеря возвращения ≥ 50dB (UPC) ≥30dB (UPC) IEC 61300-3-6

















Геометрия конечной грани

Деталь UPC (Ref: IEC 61755-3-1) APC (Ref: IEC 61755-3-2)
Радиус погнутости (mm) 7 до 25 5 до 12
Высота волокна (nm) -100 до 100 -100 до 100
Смещение вершины (μm) 0 до 50 0 до 50
Угол APC (°) / 8° ±0.2°
Ключевая ошибка (°) / 0.2° максимальное























Конечная грань Qualty (SM)

Зона Ряд (μm) Царапины Дефекты Ссылка
: Ядр 0 до 25 Никакие Никакие 61300-3-35:2015 IEC
B: Плакирование 25 до 115 Никакие Никакие
C: Прилипатель 115 до 135 Никакие Никакие
D: Контакт 135 до 250 Никакие Никакие
E: Остаток ferrule Никакие Никакие























Конечная грань Qualty (MM)

Зона Ряд (μm) Царапины Дефекты Ссылка
: Ядр 0 до 65 Никакие Никакие 61300-3-35:2015 IEC
B: Плакирование 65 до 115 Никакие Никакие
C: Прилипатель 115 до 135 Никакие Никакие
D: Контакт 135 до 250 Никакие Никакие
E: Остаток ferrule Никакие Никакие























Механические характеристики

Тест Условия Ссылка
Выносливость 500 matings IEC 61300-2-2
Вибрация Частота: 10 к 55Hz, амплитуда: 0.75mm IEC 61300-2-1
Удерживание кабеля 100N (кабель заплаты); 5N (отрезок провода) IEC 61300-2-4
Прочность механической сцепки 80N для кабеля 2 до 3mm IEC 61300-2-6
Кручение кабеля 15N для кабеля 2 до 3mm IEC 61300-2-5
Падение 10 падений, высота падения 1m IEC 61300-2-12
Статическая боковая нагрузка 1N для 1h (кабеля заплаты); 0.2N для 5min (отрезок провода) IEC 61300-2-42
Холодный -25°C, продолжительность 96h IEC 61300-2-17
Сухая жара +70°C, продолжительность 96h IEC 61300-2-18
Изменение температуры -25°C к +70°C, 12 циклам IEC 61300-2-22
Влажность +40°C на 93%, продолжительность 96h IEC 61300-2-19
