Модуль DCM 20km LC волокна рассеивания компенсируя

Характер продукции:

Модуль предварительного рассеивания компенсируя (ADCM) может компенсировать рассеивание и наклон рассеивания на C-диапазоне для стандартного однорежимного волокна (G.652) и системы остаточное рассеивание оптимизировано.

Значения рассеивания меняя от -10 до -2100 ps/nm на длине волны 1550nm. Другие разбивочные значения длины волны и рассеивания доступны как спрошено.

Применения:

- Телекоммуникационные системы долгого пути со стандартным однорежимным волокном (G.652)

- Системы передачи DWDM

- Система передачи SDH

- Системы телевидения кабеля до полудня видео-

- Регулировать рассеивания

Особенности:

- Оптимизированное остаточное рассеивание и широкополосная компенсация рассеивания в системе DWDM

- Компенсация наклона волокна G.652 в C-диапазоне (типичном)

- Низкая вносимая потеря

- Низкое рассеивание режима поляризации

- Особенности Telcordia GR-2854-CORE квалифицировали

- Надежность Telcordia GR-1221-CORE квалифицировала

- Различные стили пакета, типы соединителя и длины отрезка провода доступные

Компенсация рассеивания и рассеивание выплескивают компенсацию для того чтобы компенсировать рассеивание на специфической длине волны, там следующее уравнение:

DTF×LTF +DDCF×LDCF = 0

DTF: рассеивание волокна передачи.

LTF: длина волокна передачи.

DDCF: рассеивание волокна рассеивания компенсируя.

LDCF: длина волокна рассеивания компенсируя.

Для компенсации наклона рассеивания, там является следующим:

STF×LTF +SDCF×LDCF = 0

STF: наклон рассеивания волокна передачи.

SDCF: наклон рассеивания рассеивания

компенсируя волокно.

Путем совмещение вышеуказанных 2 уравнений, мы имеем следовать уравнением для того чтобы получить и компенсацию наклона anddispersion рассеивания:

RDSDCF = SDCF/DDCF = STF/DTF

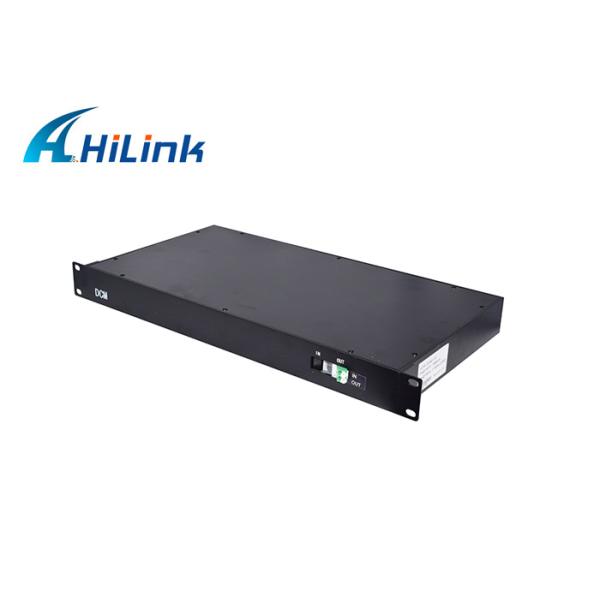

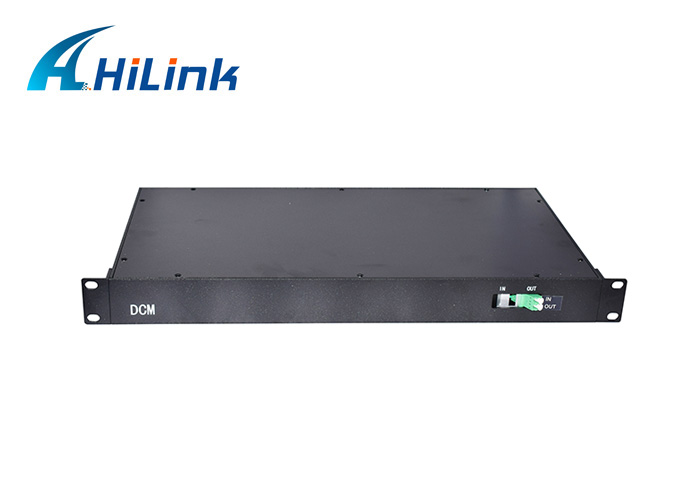

Изображения продукта:
