Спецификации
Brand Name :
ESTEL
Номер модели :
ET9090210-UP
Certification :
ISO9001, CE, 3C, FCC, TLC, IP55
Место происхождения :
Шэньчжэнь, Китай (материк)
Количество минимального заказа :
1
Условия оплаты :
T/T, L/C, DA, DP, etc
Способность поставки :
7 000 наборов в месяц
Срок поставки :
15-20 рабочих дней
Упаковывая детали :
деревянный случай
Варианты аксессуаров :
PDU, система выпрямителя тока, система мониторинга окружающей среды
Применение :
базовая станция на открытом воздухе телекоммуникаций
Структура :
двойная стена, с изоляцией, структура сэндвича.
Зазмеление защиты :
Медный бар
Покрытие :
покрытие порошка анти--корозии на открытом воздухе
Освещение :
Лампа СИД DC48V
План шкафа :
Один отсек
Описание

На открытом воздухе шкаф силы ИП55, на открытом воздухе приложение УПС для базовой станции телекоммуникаций

Быстрые детали:

Место происхождения: Шэньчжэнь, Китай (материк)

Внешний размер: В×Д×Х 900×900×2100мм

Внутренний размер: В×Д×Х 800×800×1800мм
Фирменное наименование: ЭСТЭЛ Структура: структура сэндвича, двойная стена, с изоляцией жары.
Модель: ЭТ9090210-УП План шкафа: один отсек, верхний отсек на установка 19" силовое оборудование, более низкий отсек для установки бттерис.
Название продукта: На открытом воздухе шкаф силы Замок шкафа: замок пункта анти--похищения 3
Аттестация: ИСО9001, КЭ, 3К, ФКК, ТЛК, ИП55 Защита ровная: ИП55
Применение: башня телекоммуникаций, базовая станция на открытом воздухе телекоммуникаций Кабельный ввод: на дне шкафа
Материал: гальванизированная сталь Освещение: Лампа СИД ДК48В
Изоляция жары: ПЭФ Зазмеление защиты: медный бар
Цвет: серый цвет (поддержка выполненная на заказ) Охлаждая метод: Кондиционер АК220В и кондиционер ДК48В Пельтир
Покрывать: покрытие порошка анти--корозии на открытом воздухе Другие охлаждая варианты: теплообменный аппарат, частота ДК48В переменные кондиционер и вентиляторы

Условия оплаты & доставки:

Количество минимального заказа: 1 набор
Цена: переговоры
Условия оплаты: Т/Т, Л/К, ДА, ДП, етк
Способность поставки: 7 000 наборов в месяц
Срок поставки: 15-20 рабочих дней
Упаковывая детали: деревянный случай

1. Спецификации

(1) технические параметры

Деталь Тип Технический параметр
Структура Размер

Внешний размер: В×Д×Х 900×900×2100мм

Внутренний размер: В×Д×Х 800×800×1800мм
План 1 отсек
Метод установки оборудования Верхний залив: 19" шкаф; Понизьте залива: полка батареи.
Дверь С одним парадным входом, и особенным замком для на открытом воздухе шкафа (падлок поддержки)
Материал Гальванизированная сталь, плита 1.5мм толстая наружная, плита 0.8мм толстая внутренняя
Изоляция жары Изоляция жары между внутренней стеной и наружной стеной. Материал изоляции 20мм ПЭФ.
Предохранение от входа ИП55
Контроль температуры Охлаждать Кондиционер АК220В и кондиционер ДК48В ТЕХНИЧЕСКИЙ
Доказательство молнии Доказательство молнии б ранга Номинал: 60КА, максимальное: 100КА
Освещать Лампа СИД лампа СИД 48В
Температура Температура Работая температура: -40°К | +55°К
Температура хранения: -50°К | + 70°К
Температура перехода: -50°К | +70°К
Влажность Относительная влажность 5% | 100%
Давление Воздушное давление 62кпа | 101кпа (подобное до 0м | высота 5000м)
Интенсивность радиации Интенсивность солнечного излучения × 1120 (1±5%) В/м2

Список аксессуаров

Нет. Деталь Количество Блок Спецификации
1 На открытом воздухе шкаф УПС 1 Набор

(1) внешний размер: В×Д×Х 900×900×2100мм

Внутренний размер: В×Д×Х 800×800×1800мм

(2) один отсек: верхняя часть участок оборудования, нижняя часть отсек аккумуляторной батареи.

(3) с одним парадным входом, и особенным замком для на открытом воздухе

шкаф (падлок поддержки)

(4) материал: гальванизированная сталь; плита 1.5мм толстая наружная, плита 0.8мм толстая внутренняя;

(5) там изоляция жары между внутренней стеной и наружной стеной. Материал изоляции 20мм ПЭФ.
2

Кондиционер

(охлаждающ для участка оборудования)

 1 Набор

Охлаждая емкость: 1500В;

Электропитание: АК220В, 50ХЗ;

Модель: ТК06-150ДЖФХ/01.
3

ТЕХНИЧЕСКИЙ кондиционер

(охлаждающ для отсека аккумуляторной батареи)

 1 Набор

Охлаждая емкость: 200В;

Электропитание: ДК48В;

Модель: ТК06-20ТХЭ/01.
4 Блок контроля окружающей среды 1 Набор

19", 1У;

Модель: СМ2400.
5 Датчик двери 2 ПК Одно для контролировать лампу СИД, одно для сигнала тревоги открыть двери.
6 Датчик дыма 1 ПК
7 Датчик воды 1 ПК
8 Датчик температуры и влажности 1 ПК
9 Лампа СИД 1 ПК ДК48В
10 Блок распределения силы 1 Набор

Доказательство молнии б ранга

Иньпут АК: 63А/2П *1;

Выведенный наружу АК: 16А/1П*4;

Выведенный наружу ДК: 16А/1П*4;

Ввод напряжения: АК220В.
11 Электрическая система ДК48В 1 Набор

Модель: ГПЭ48120К (ДК48В, 120А)

Включение:

(1) модуль выпрямителя тока 4×30А;

(2) модуль контроля 1×;

(3) рамка распределения силы.
12 Пакет 1 Набор Деревянный случай

2. особенность

  • Шкаф пылезащитн, суньпрооф и райньпрооф, который использовано в на открытом воздухе окружающей среде.
  • Охлаждать шкафа: кондиционер. МТБФ≥50000х.
  • План шкафа разумен, который облегчит доступ, отладку и зазмеление кабеля. Кабельные вводы индивидуально для силового кабеля, кабеля сигнала и оптического кабеля.
  • Все кабели используемые в шкафе сделаны из пламени - материалов ретардант.
  • Шкаф включает зазмеление бара.

3. Применения

Шкаф УПС ЭТ9090210-УП на открытом воздухе для удержания электрической системы и батарей телекоммуникаций, главным образом использованный в базовой станции беспроводной связи, как система 4Г, сообщение/комплексное обслуживание сети, переключение доступа/передачи станция, аварийное сообщение/передача, етк.

4. Диаграмма размера

IP55 силовой шкаф уличный

5. Описание

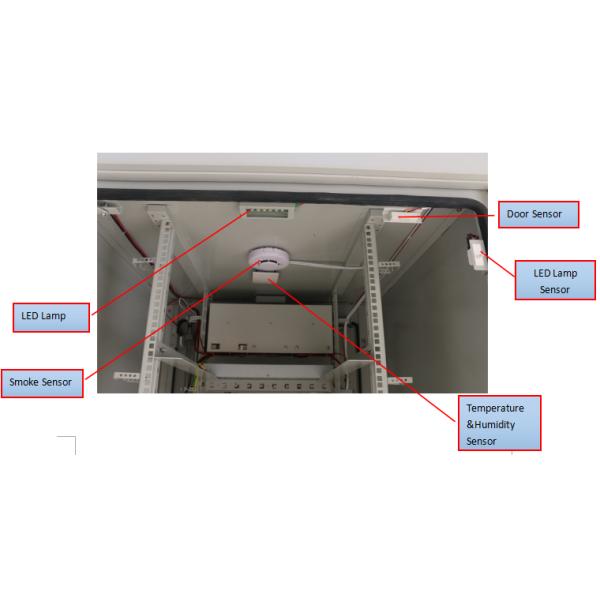

5,1 лампа СИД, лампа СИД датчик, датчик дыма, датчик двери и температура & датчик влажности установлены вверху шкаф.

IP55 силовой шкаф уличный

5,2 датчик воды установлен на дно шкафа.

IP55 силовой шкаф уличный

5,3 ПДУ, блок контроля окружающей среды и система выпрямителя тока установлены на 19" шкаф.

5,4 шкаф включает полностью 2 кондиционера, установленного на парадный вход.

5,5 шкаф включает резиновую базовую платину, для установки на трейлер башни телекоммуникаций перехода.

IP55 силовой шкаф уличный

6. Кабельный ввод

Питательный кабель и другой екстернал привязывают весь метод проводки дна пользы.

IP55 силовой шкаф уличный

7. Зазмеление защиты

  • Шкаф включает зазмеление медного бара с покрытием анти--корозии. Достаточные винты для связывать проволокой терминалы соединения.
  • Часть металла шкафа должна быть соединена и подключена с зазмелением бара. Сопротивление соединения между всеми 2 пунктами ниже чем 0.1Ω.
  • Защитный еартхинг других оборудований внутри шкафа должен быть соединен с заземляя баром.

IP55 силовой шкаф уличный

8. Дизайн доказательства похищения

8,1 дизайн доказательства похищения замка

  • Сопротивление повреждения замка доказательства похищения соотвествует замка Анти--похищения ГА/Т 73-1994 «б класса механического», поддерживая падлок.

IP55 силовой шкаф уличный

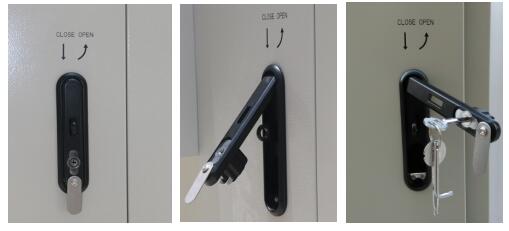

  • Замок пункта 3

IP55 силовой шкаф уличный

8,2 соединение и крепление

  • Используйте анти--свободное продетое нитку соединение как соединение структуры и подателя. Анкерный болт для фиксируя погружения пользы шкафа горячего гальванизировал болты.
  • Шарниры двери используют внутренний режим шарнира.

IP55 силовой шкаф уличный

8,3 возникновение и поверхностное покрытие

Покрытие шкафа поверхностное на открытом воздухе особенное покрытие порошка, с белым серым цветом (ПАНТОНЭ 428К). Покрытие исполняет с требованием к ГБ/Т 3181-2008.

9. Диаграмма принципа ПДУ

IP55 силовой шкаф уличный

10. Упаковка и доставка

IP55 силовой шкаф уличный

Наш агент доставки

Товары могут быть погружены морским путем, самолетом, курьером, по суше, поездом, етк.

Кроме следующего агента доставки, мы можем также искать агент доставки с самой лучшей ценой в фарфоре если вам нужно мы сделать для вас.

IP55 силовой шкаф уличный
