Точность DDTE070 прочного приложения сети шкафов телекоммуникаций на открытом воздухе высокая

Спецификации

Номер модели :

DDTE070

Место происхождения :

Шэньчжэнь, Китай (материк)

Количество минимального заказа :

1 НАБОР

Условия оплаты :

L/C, D/A, T/T, западное соединение, PayPal, etc

Способность поставки :

6 000 наборов в месяц

Срок поставки :

10-15 рабочих дней

Упаковывая детали :

деревянный случай

Замок шкафа :

замок пункта Анти--похищения 3

Доказательство :

Пылезащитный

Защита :

IP55

Изоляция жары :

PEF

Применение :

базовая станция на открытом воздухе телекоммуникаций

Материал :

Оцинкованная сталь

Внешний размер :

H×W×D 2000×800×800 мм

Покрытие :

покрытие порошка анти--корозии на открытом воздухе

Описание

Точность DDTE070 прочного приложения сети шкафов телекоммуникаций на открытом воздухе высокая

Быстрые детали:

Место происхождения: Шэньчжэнь, Китай (материк)	Внешний размер H×W×D 2000×800×800mm
Фирменное наименование: ESTEL	Структура: структура сэндвича, двойная стена, с изоляцией
Номер модели: DDTE070	План шкафа: один отсек, на установка 19" оборудование
Название продукта: На открытом воздухе шкаф телекоммуникационного оборудования	Замок шкафа: замок пункта анти--похищения 3
Аттестация: ISO9001, CE, 3C, FCC, TLC, IP55	Уровень защиты: IP55

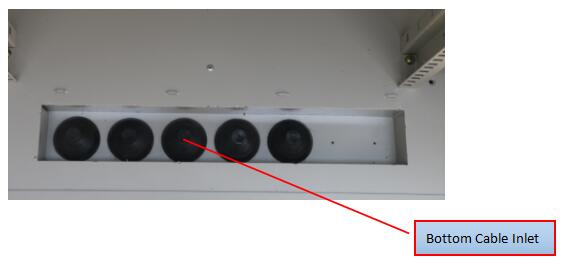

Применение: базовая станция на открытом воздухе телекоммуникаций, башня телекоммуникаций	Вход кабеля: на дне шкафа
Материал: гальванизированная сталь	Освещение: Лампа СИД DC48V

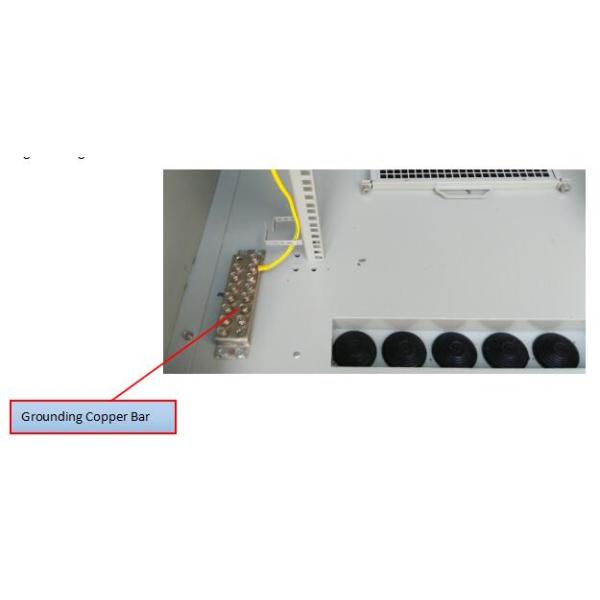

Изоляция жары: PEF	Зазмеление защиты: медный бар
Цвет: серый (поддержка выполненная на заказ)	Охлаждать: Кондиционер AC220V и вентиляторы DC48V
Покрытие: покрытие порошка анти--корозии на открытом воздухе	Варианты аксессуаров: PDU

Условия оплаты & доставки:

Количество минимального заказа:	1 набор
Цена:	переговоры
Условия оплаты:	L/C, D/A, T/T, западное соединение, PayPal, etc
Способность поставки:	6 000 наборов в месяц
Срок поставки:	10-15 рабочих дней

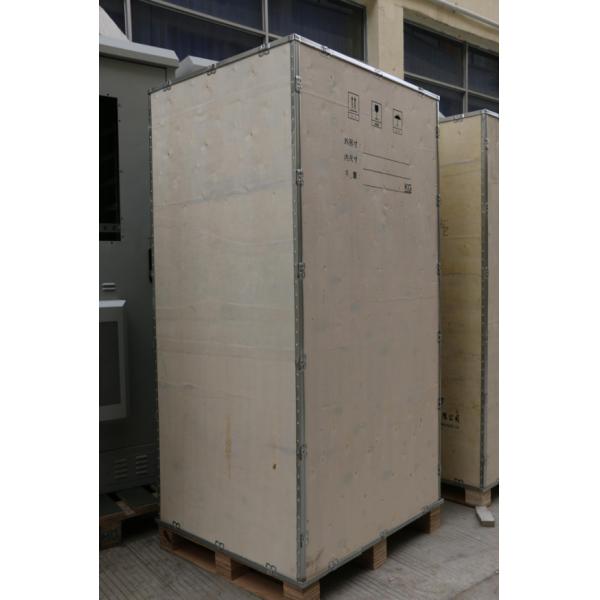

Упаковывая детали:	деревянный случай

1. Спецификации

Технические параметры

Деталь	Тип	Технический параметр
Структура	Размер	Внешний размер: H×W×D 2000×800×800mm
	План	1 отсек
	Метод установки оборудования	19" шкаф
	Дверь	С одним парадным входом, и замком пункта анти--похищения 3 для на открытом воздухе шкафа (padlock поддержки)
	Материал	Гальванизированная сталь; плита 1.5mm толстая наружная, плита 0.8mm толстая внутренняя
	Изоляция жары	Изоляция жары между внутренней стеной и наружной стеной. Материал изоляции 20mm PEF.
	Структура	Собранный
	Предохранение от входа	IP55
Контроль температуры	Охлаждать	Кондиционер AC220V и вентиляторы DC48V
Доказательство молнии	Доказательство молнии b ранга	Номинальный: 60KA, максимальное: 100KA
Освещение	Лампа СИД	лампы СИД 48V (неподвижные), с защитным автоматом защити цепи
Температура	Температура	Работая температура: -40°C \| +55°C
		Температура хранения: -50°C \| + 70°C
		Температура перехода: -50°C \| +70°C
Влажность	Относительная влажность	5% \| 100%
Давление	Воздушное давление	62kpa \| 101kpa (подобное до 0m \| высота 5000m)
Интенсивность радиации	Интенсивность солнечного излучения	× 1120 (1±5%) W/m2

(2) аксессуары перечисляют

Нет.	Деталь	Количество	Блок	Спецификации
1	На открытом воздухе шкаф телекоммуникаций	1	Установите	(1) внешний размер: HWD 2000800800mm; (2) 1 отсек: отсек оборудования; (3) с одним парадным входом, и замком пункта анти--похищения 3 для на открытом воздухе материала шкафа (padlock поддержки) (4): гальванизированная сталь; плита 1.5mm толстая наружная, плита 0.8mm толстая внутренняя; (5) с изоляцией жары 20mm PEF между внутренней стеной и наружной стеной.
2	Кондиционер	1	Установите	Охлаждая емкость: 2KW, Электропитание: AC220V, 50HZ; Модель: TC06-200JFH/01
3	Вспомогательные сразу циркуляционные вентиляторы	2	ПК	12025 DC48V
4	Датчик двери	1	ПК	Для контролировать лампу СИД
5	Лампа СИД	1	ПК	DC48V
6	Блок распределения силы	1	Установите	Доказательство молнии b ранга Входной сигнал AC: 63A/2P 1; AC вывел наружу: 16A/1P4; DC вывел наружу: 16A/1P*4
7	Пакет	1	Установите	Деревянный случай

2. Особенности

Шкаф пылезащитн, sunproof и rainproof, который использовано в на открытом воздухе окружающей среде.
Охлаждать отсека оборудования: вентиляторы и кондиционер. (Другой охлаждая вариант: теплообменный аппарат). MTBF≥50000h
План шкафа разумен, который облегчит доступ кабеля, фиксируя и заземляя. Отверстия входа индивидуально для силового кабеля, кабеля сигнала и оптического кабеля.
Все кабели используемые в шкафе сделаны из пламени - retardant материалов.

3. применения

На открытом воздухе шкаф телекоммуникационного оборудования DDTE070 главным образом использован в базовой станции беспроводной связи, как система 4G, сообщение/комплексное обслуживание сети, переключение доступа/передачи станция, аварийное сообщение/передача, etc.

4. Описание

4,1 материал шкафа

Шкаф сделан из гальванизированной стали, с двойными стенами, толщина наружной плиты: 1.5mm, толщина внутренней плиты: 0.8mm. Изоляция жары между внутренней стеной и наружной стеной. Материал изоляции 20mm PEF, коэффициент изоляции жары: 0.035W/m·K. Шкаф собранный тип.

4,2 структура шкафа

Шкаф включает 19" шкаф установки оборудования. Шкаф включает один кондиционер и 2 вентилятора, установленных на парадный вход.

4,3 дверь и замок шкафа

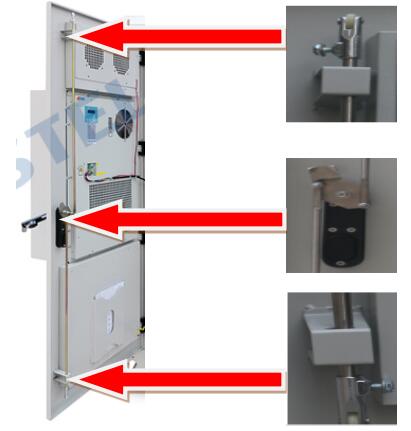

Шкаф включает один парадный вход. Дверь шкафа использует врезанную структуру. Угол отверстия двери больше чем 110°and прибор предела двери может ограничивать раскрывая угол. Замок theftproof замок пункта 3, поддерживая padlock.

4.3.1 дизайн доказательства похищения замка

Сопротивление повреждения замка доказательства похищения соотвествует замка Анти--похищения GA/T 73-1994 «b класса механического», поддерживая padlock.
