Шкаф телекоммуникаций Sanwich двойной стены на открытом воздухе, на открытом воздухе шкафы связи

Спецификации

Номер модели :

ET9090210

Место происхождения :

Шэньчжэнь, Китай (материк)

Количество минимального заказа :

1 НАБОР

Условия оплаты :

T/T, L/C, DA, DP, etc

Способность поставки :

6 800 наборов во дни monthg

Срок поставки :

10-15 рабочих дней

Упаковывая детали :

деревянный случай

Внутренний размер H×W×D :

1800 × 800 × 800 мм

по заказу :

OEM поддержки

Вход кабеля :

на дне шкафа

Внешние размеры H×W×D :

2100 × 900 × 900 мм

Охлаждать :

Теплообменный аппарат DC48V и вентиляторы DC48V

Структура :

двойная стенка, с изоляцией, сэндвич-структура

Дверь :

Один парадный вход

Описание

Шкаф телекоммуникаций Sanwich двойной стены на открытом воздухе, на открытом воздухе шкафы связи

Быстрые детали:

Место происхождения: Шэньчжэнь, Китай (материк)	Внешний размер H×W×D 2100×900×900mm Внутренний размер H×W×D 1800×800×800mm
Фирменное наименование: ESTEL	Структура: двойная стена, с изоляцией, структура сэндвича
Номер модели: ET9090210	План шкафа: один отсек, на установка 19" оборудование
Название продукта: На открытом воздухе шкаф телекоммуникационного оборудования	Замок шкафа: замок пункта анти--похищения 3
Аттестация: ISO9001, CE, 3C, FCC, TLC, IP55	Уровень защиты: IP55
Применение: базовая станция на открытом воздухе телекоммуникаций	Вход кабеля: на дне шкафа
Материал: гальванизированная сталь	Освещение: Лампа СИД DC48V

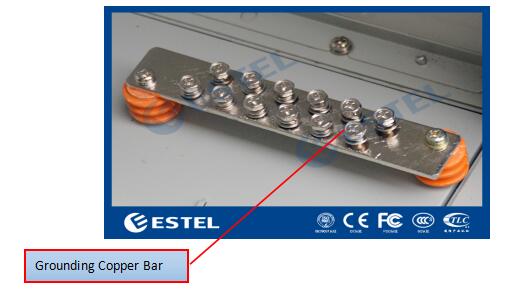

Изоляция жары: PEF	Зазмеление защиты: медный бар
Цвет: серый (поддержка выполненная на заказ)	Охлаждать: Теплообменный аппарат DC48V и вентиляторы DC48V
Покрытие: покрытие порошка анти--корозии на открытом воздухе	Варианты аксессуаров: PDU

Условия оплаты & доставки:

Количество минимального заказа:	1 набор
Цена:	переговоры
Условия оплаты:	T/T, L/C, DA, DP, etc
Способность поставки:	6 800 наборов в месяц
Срок поставки:	10-15 рабочих дней
Упаковывая детали:	деревянный случай

1. Спецификации

(1) технические параметры

Деталь	Тип	Технический параметр
Структура	Размер	Внешний размер H×W×D 2100×900×900mm Внутренний размер H×W×D 1800×800×800mm
	План	1 отсек
	Метод установки оборудования	19" шкаф

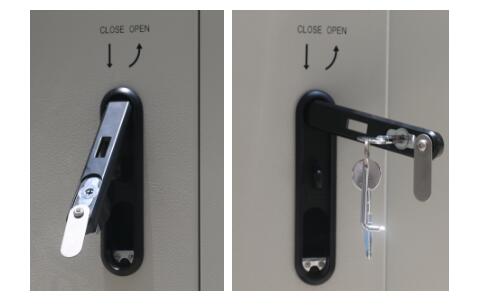

	Дверь	С одним парадным входом, и замком пункта анти--похищения 3 для на открытом воздухе шкафа (padlock поддержки)
	Материал	Гальванизированная сталь; плита 1.5mm толстая наружная, плита 0.8mm толстая внутренняя
	Изоляция жары	Изоляция жары между внутренней стеной и наружной стеной. Материал изоляции 20mm PEF
	Структура	Собранный
	Предохранение от входа	IP55
Контроль температуры	Охлаждать	Теплообменный аппарат DC48V и вентиляторы DC48V
Доказательство молнии	Доказательство молнии b ранга	Номинальный: 60KA, максимальное: 100KA
Освещение	Лампа СИД	лампа СИД 48V
Температура	Температура	Работая температура: -40°C \| +55°C
		Температура хранения: -50°C \| + 70°C
		Температура перехода: -50°C \| +70°C
Влажность	Относительная влажность	5% \| 100%
Давление	Воздушное давление	62kpa \| 101kpa (подобное до 0m \| высота 5000m)
Интенсивность радиации	Интенсивность солнечного излучения	× 1120 (1±5%) W/m2

(2) аксессуары перечисляют

Нет.	Деталь	Количество	Блок	Спецификации
1	На открытом воздухе шкаф телекоммуникаций	1	Установите	(1) внешний размер H×W×D 1800×800×800mm размера H×W×D 2100×900×900mm внутренний (2) один отсек: 19" стандартный шкаф установки; (3) с одним парадным входом, и замком пункта анти--похищения 3 для на открытом воздухе шкафа (padlock поддержки); (4) материал: гальванизированная сталь; плита 1.5mm толстая наружная, плита 0.8mm толстая внутренняя. (5) изоляция жары между внутренней стеной и наружной стеной. Материал изоляции 20mm PEF
2	Теплообменный аппарат	1	Установите	Емкость теплообмена: 190W/K; Электропитание: DC48V; Модель: HE06-190SHE/01.
3	Вспомогательные сразу циркуляционные вентиляторы	2	ПК	DC48V
4	Датчик двери	1	ПК	Для контролировать лампу СИД включено-выключено
5	Лампа СИД	1	ПК	DC48V
6	Блок распределения силы	1	Установите	Доказательство молнии b ранга Входной сигнал AC: 63A/2P 1; AC вывел наружу: 16A/1P4; DC вывел наружу: 16A/1P*4; Ввод напряжения: AC220V.

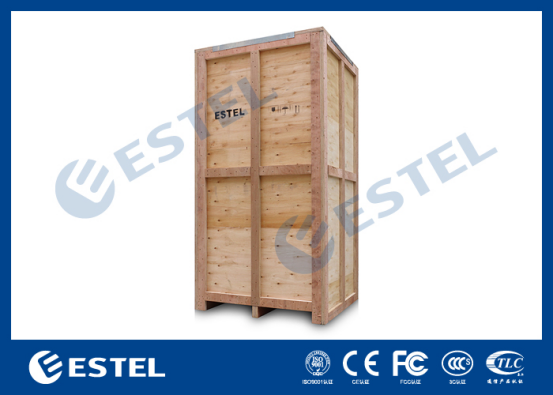

7	Пакет	1	Установите	Деревянный случай

2. Применение

ET9090210 интегрировало на открытом воздухе шкаф телекоммуникаций главным образом использовано в базовой станции беспроводной связи, как система 4G, сообщение/комплексное обслуживание сети, переключение доступа/передачи станция, аварийное сообщение/передача, etc

3. Описание

Шкаф один шкаф отсека. Теплообменный аппарат и вентиляторы пользы шкафа охлаждая, обеспечить оборудования работают нормально на стабилизированный диапазон температур, для того чтобы сделать срок службы оборудований гораздо более длиной и их представления более стабилизированного.

3,1 дизайн трассы провода

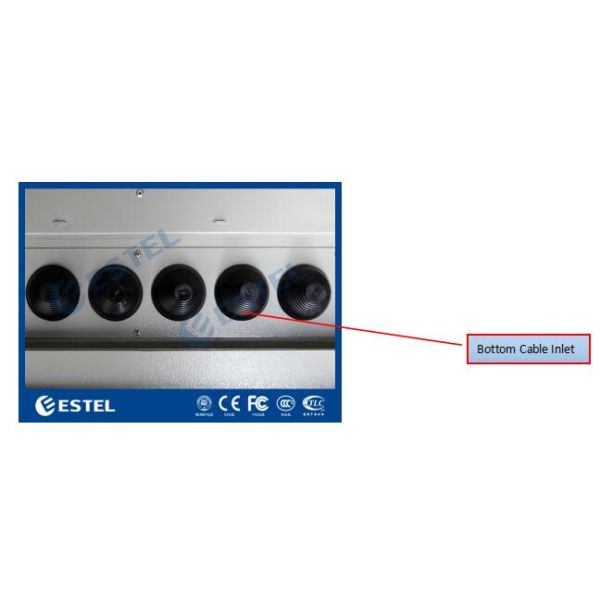

Питательный кабель и другие внешние кабели все используют нижний связывая проволокой метод.
