Двойные алюминиевые интегрированные на открытом воздухе датчики сигнала тревоги шкафа оборудования DDTE045-AL

Быстрые детали:

Условия оплаты & доставки:

1. Спецификации

(1) технические параметры

(2) аксессуары перечисляют

2. Описание шкафа

2,1 охлаждая решение

2.1.1 2 центробежных вентилятора 48VDC 12038 для отсека battery&equipment; 2 центробежных вентилятора 48VDC 12038 для отсека активного оборудования.

2.1.2 с воздуховодом на дне шкафа, выход воздуха вверху шкаф.

2.1.3 воздуховод использовать хлопок доказательства пыли 40PPI 20mm; Компоненты воздуховода используют тип вырывания, легкий для зазора и обслуживания.

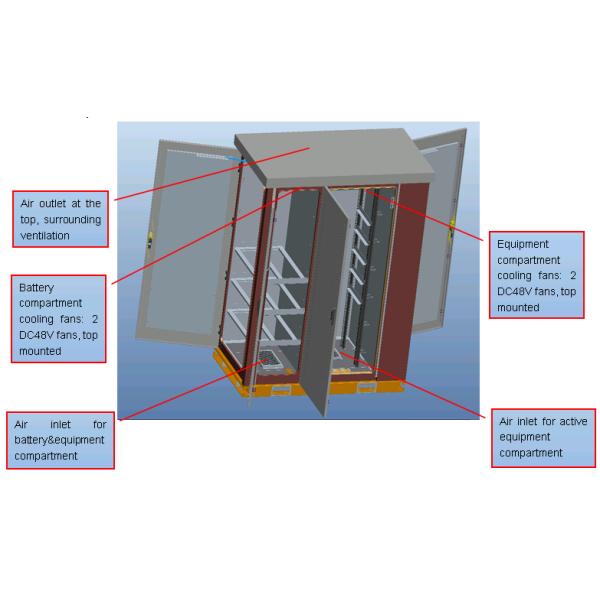

Диаграмма 1: Воздуховод и выход воздуха

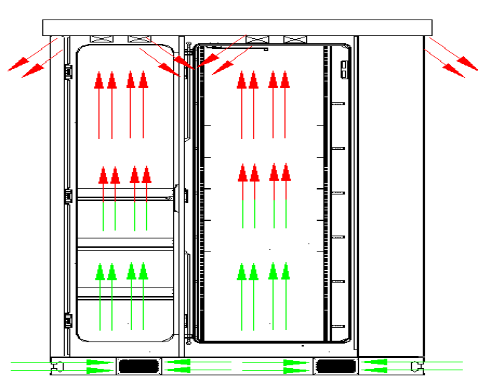

Диаграмма 2: Тепловыделение (зеленые стрелки стоят для холодного воздуха, и красные стрелки стоят для горячего воздуха)

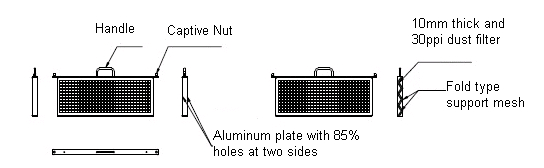

Диаграмма 3: Обслуживание воздуховода

Компоненты пылевого фильтра на сбросах. На воздуховоде сброса, он сварен с сеткой нержавеющей стали толстой и 16 сетки 1mm, предотвращающ насекомых и грызуна. На внутренней стороне сброса, это 20mm толстое и пылевой фильтр 30ppi. Сетка фильтра сложена вместе с типом сеткой створки поддержки, и фильтр зафиксирован внутри алюминиевой рамки. Весь пылевой фильтр с модульным проектированием, легким для обслуживания.

2,2 структура шкафа

2.2.1 общая структура

• Размер шкафа внешний: 2000×1400×800mm (H×W×D);

Размер шкафа внутренний: 1700×1200×600mm (H×W×D)

Высота основания шкафа: 200mm;

Высота обложки: 80mm

• Материал шкафа: алюминий,

Внутренние панели: 1.5mm;

Наружные панели: 3mm

Изоляция между внутренними панелями и наружными панелями: изоляция 20mm, материал: PEF

• Шкаф соединяет тип шкаф. Крышу и основание шкафа можно демонтировать гибко.
• Панели шкафа наружные покрашены с особенным на открытом воздухе порошком: серый на открытом воздухе порошок pal7135.
• Шкаф имеет 3 отсека (боковую дверь MDF, парадный вход активного оборудования и фронт и боковые двери отсека силы & батарей).
• Отсек оборудования включает стандарта 19"/21" регулируемый шкаф.
• Аккумуляторное отделение включает нержавеющую сталь включает 2 mm в набор отложенных изменений соответствующий для того чтобы снести значительный вес батарей (скольжения или починка) готовых для установки до 3 наборов 100 АХ.

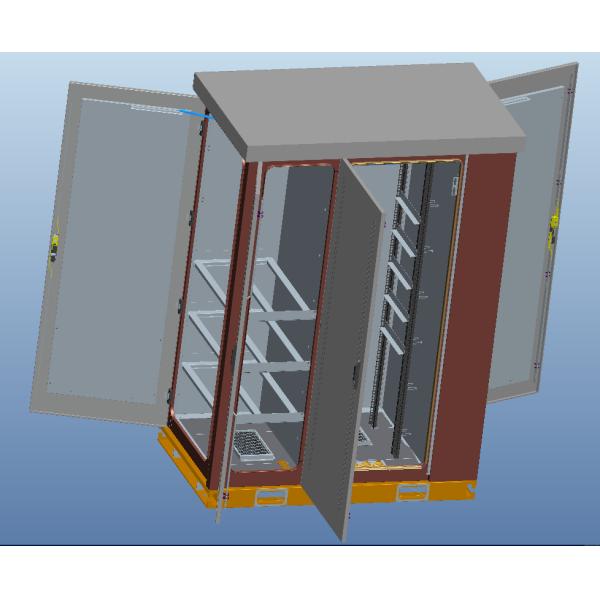

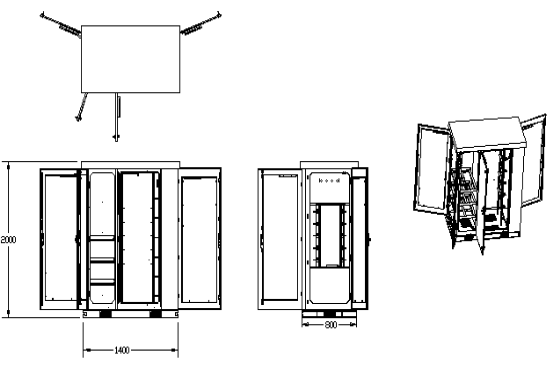

Рисовать и изображения 2.2.2

2.2.3 дверь и предел двери

(1) варианты двери шкафа: вертикальная дверь шарнира, горизонтальная дверь шарнира.

(2) прибор предела двери может ограничивать положение двери когда он открыт.

(3) функция предела двери автоматически активирована когда дверь открыта, и должна быть отменена вручную когда дверь закрыта.

(4) когда дверь полно раскрыта, самое большое открытоуголое больше чем 95°. Если это горизонтальная дверь шарнира, то она может предотвратить внешнюю воду от пропускать в отсек оборудования от верхней стороны. Нижний край прибора предела двери выше чем уровень шарнира, который может предложить достаточный работая космос.

(5) после того как 1000 раз открытая и близкая деятельность, дверь и прибор двери будут иметь хорошую функцию и не иметь никакие чрезмерные носку и разрыв.

(6) на состоянии предела двери, прибор предела двери может принести неподвижную нагрузку отверстием двери и заключение на ветре 22m/s, без механической неисправности и отказа функции.

2,3 зазмеление

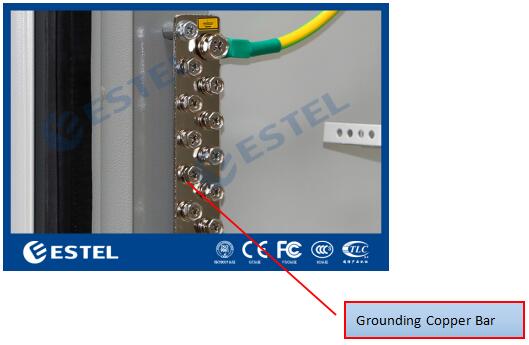

Шкаф включает зазмеление медного бара, 4mm толстого, с 10×M6 пирофакел-в гайках, 2×M8 пирофакел-в гайках, 2×M10 пирофакел-в гайках. Заземляя бар покрытый никель. Винт сделан из медного бара и с поверхностным покрытием запассивированности.

2,4 дизайн доказательства похищения

• Замок доказательства похищения

Сопротивление повреждения замка доказательства похищения соответствовать для ранга требования к c в GA/T 73-2011 «механический замок анти--похищения». Один ключ для каждого замка, без ключа для всех замков, padlock поддержки.

• Замок доказательства похищения и дверная рама используют трехочковый, односторонний замок.

2,5 соединение и крепление

• Польза соединения структуры и подшипника продела нитку соединение с запирающим устройством. Болты учреждения для исправлять шкаф для использования горячих гальванизированных болтов. Соединение сильно.
• Заклепки и гайки заклепывать аккуратно аранжированы. Заклепывая поверхности свободны вогнутого, деформировать и повреждения.

2,6 возникновение и поверхностное покрытие

На открытом воздухе пальто порошка, с серым цветом. Пальто анти--удар, против старения, анти--растворитель, анти--низкая температура.

2,7 защита

Шкаф доказательство корозии, доказательство воды, доказательство пыли, доказательство конденсации, и доказательство ветра.

2,8 освещение и другие спецификации

• Освещение для шкафа может соотвествовать установке и требованию к техническому обслуживанию.
• Напряжение тока работы лампы -48VDC или 220VAC.
• Одно хранят держатель в отсеке активного оборудования и одно в отсеке MDF
• Время жизни прокладки уплотнения шкафа на leat 10 лет, и легко для замены.
