Спецификации
Номер модели :
GPAD891M24-7F
Место происхождения :
Шэньчжэнь, Китай (материк)
Количество минимального заказа :
1
Условия оплаты :
Л/К, Т/Т, Д/А, Д/П, западное соединение
Способность поставки :
20 000 наборов в месяц
Срок поставки :
7-10 рабочих дней
Упаковывая детали :
коробка/деревянный случай
Ввод напряжения :
180-264Vac
Сила выхода :
880В
Максимальное течение выхода :
6А
Частота входного сигнала :
50/60HZ
Напряжение тока выхода :
+24VDC
Фактор силы :
0,90
Название продукта :
Промышленные электропитания
Описание



Электропитание DC 24V выхода, электронное над электропитания/под предохранением от напряжения тока



Быстрые детали:



Место происхождения: Шэньчжэнь, Китай (материк) Ввод напряжения: 180-264Vac
Фирменное наименование: ESTEL Напряжение тока выхода: +24VDC
Номер модели: GPAD891M24-7F Сила выхода: 880W
Название продукта: Промышленные электропитания Частота 50/60Hz входного сигнала
Аттестация: ISO9001, CE, UL Максимальное течение входного сигнала: 6A
Применение: промышленные оборудования Фактор силы: 0,90



Условия оплаты & доставки:



Количество минимального заказа: 1 набор
Цена: переговоры
Условия оплаты: L/C, T/T, D/A, D/P, западное соединение
Способность поставки: 20 000 наборов в месяц
Срок поставки: 7-10 рабочих дней
Упаковывая детали: коробка/деревянный случай



1. Описание



Электропитание GPAD891M24-7F выполненное на заказ промышленное с широким рядом ввода напряжения (180 | 264Vac), с выходом 7 путей. Электрическая система оборудована с защитами против короткого замыкания выхода, перегрузок по току и перенапряжения выхода. Электропитание конструировано строго в соответствии с правилами безопасности, которое соответствует нормам бесопасности и требованиям информационной технологии.



2. Технические параметры



Внешние условия
Параметры Минута Типичный Макс Блок Примечание
Рабочая температура 0   55 °C
Температура хранения -20   65 °C
Работая относительная влажность 10   90 % не-конденсировать
Относительная влажность хранения 8   90   не-конденсировать
Высота 0   5000 m
Атмосферное давление 70   106 KPa
Охлаждать Охлаждать с встроенными вентиляторами



Входной сигнал
Параметры Минута Типичный Макс Блок Примечание
Ряд рабочего потенциала входного сигнала 180   264 ВПТ
Ряд напряжения тока включения входного сигнала 180   264 ВПТ
Частота входного сигнала   50/60   Hz
Коэффициент искажения     10 %
Максимальное течение входного сигнала     6 Низшее напряжение входного сигнала, максимальная допускаемая нагрузка выхода
Течение пульсации входного сигнала     40 Входной сигнал 240Vac, 25°C, начальный пуск
Фактор силы 0,90       Расклассифицированное напряжение тока, номинальная нагрузка



Основная таблица 1 характеристик выхода
Параметр   Минута Типичный Макс Блок Примечание
Ряд напряжения тока выхода DC 24VS1-1 24,25 25 25,75 Vdc +25.0V±3%
24VS2 24,25 25 25,75
24VS1-2 24,25 25 25,75
24V1 24,25 25 25,75
24V2 24,25 25 25,75
24V3 24,25 25 25,75
24V4 24,25 25 25,75



Основная таблица 2 характеристик выхода
Параметр Минута Типичный Макс Блок Примечание
DC вывел наружу настоящий ряд 24VS1-1 0   2,9

Пиковое течение 24VS1-1

5.2A/3000mS
24VS2 0   1,4

Пиковое течение 24VS2

3A/1mS
24VS1-2 0   2,5

Пиковое течение 24VS1-2

3A/1mS
24V1 0   2,3

пиковое течение 24V1

2.5A/450mS

3.5A/150mS
24V2 0   4

пиковое течение 24V2

6.2A/4mS
24V3 0   5

пиковое течение 24V3

12A/250mS
24V4 0 8 17,9

Расклассифицированное течение: 8A, термальная оценка на долгосрочной на-нагрузке: 8A

пиковое течение 24V4

26A/5S

30A/150mS
Струитесь + шум (Vp-p) 24VS1-1     290 mV

На расклассифицированном вход-выходе,

с одним керамическим конденсатором 0.1uF и одним конденсатором электролита 10uF,

полное измерение ширины полосы частот.
24VS2     290 mV
24VS1-2     290 mV
24V1     290 mV
24V2     290 mV
24V3     290 mV
24V4     290 mV



Другие характеристики выхода
Параметр Минута Типичный Макс Блок Примечание
Сила выхода     880 W
Уровень производительности 85     % 220Vac входной сигнал, выход максимальной допускаемой нагрузки
Превышение поворота включено-выключено     25 V
Время восхода выхода     200 госпожа

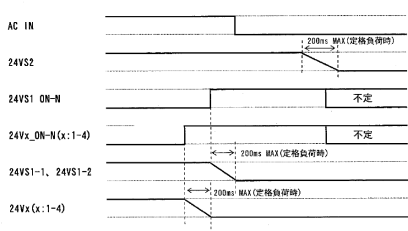

Превышение включения



Электропитание DC 24V выхода, электронное над электропитания/под предохранением от напряжения тока



Превышение поворота-



Электропитание DC 24V выхода, электронное над электропитания/под предохранением от напряжения тока



Защита
Параметры Смешивание Типичный Макс Блок Примечания
Предохранение от недонапряжения входного сигнала 130   140 ВПТ Максимальная допускаемая нагрузка выхода (24V4 с нагрузкой 8A, другие максимальная допускаемая нагрузка)
Спасение предохранения от недонапряжения входного сигнала 140   150
Предохранение от перенапряжения входного сигнала 276   288
Спасение предохранения от перенапряжения входного сигнала 262   272
Предохранение от перенапряжения выхода DC 26   36 Замок на предохранении от перенапряжения выхода, повторяет старт для того чтобы взять.
DC вывел наружу настоящ-ограничивать защиту 24VS1-1 5,3   8,5 Само-спасение (путь икот)
24VS2 3   5
24VS1-2 3   5
24V1 3,8   6
24V2 5   8
24V3 12   16
24V4 28   34
Предохранение от короткого замыкания         Может быть долгосрочный закоротить, само-спасение
предохранение от Сверх-температуры TH2: 88 | защита 98°C, < 85=""> °C На нормальной температуре, электрическая система не позволяет защите, после падения температур к нормальному уровню, потребность электрической системы сделать само-спасение. На условии защиты, весь выход остановит.



EMC и другой
Параметр Стандартные требования
CE EN55022 - Класс b
RE EN55022 - Класс b
Пульсация EN61000-4-5 ВЫРАВНИВАЮТ 3, выравнивают - линия 2KV, линия - землю 2KV (критерий a)
ESD Разрядка контакта EN61000-4-2: ±6KV, разрядка воздуха: ±8KV (критерий b)
RS Частота теста EN61000-4-3: 80MHz | 1000MHz, 1.4GHz | 2GHz; прочность поля: 3V/m; амплитудная модуляция: 80%AM (1kHz)
CS Частота теста EN61000-4-6: 0,15 MHz | 80 MHz, прочность теста: 3V, амплитудная модуляция: 80%AM (1kHz)
EFT/B EN61000-4-4 ±2KV
Погружения напряжения тока и короткие перерывы EN61000-4-11 продолжительность 20ms; падение к 0%Ut, критерий b, критерий c
Вибрация
Деталь Во время деятельности Во время транспорта
Вибрация 4.9m/s2 (0.5G) 19.6m/s2 (2G)
удар 49m/s2 (5G) 98m/s2 (10G)
Влагостойкий GB/T2423.4-1993 чередуя влажное тепловое испытание, 24 | 45°C, 95%RH, 48h
Доказательство прессформы Тест прессформы GB/T2423.16-1999, уровень 2
Охлаждать Встроенные вентиляторы
MTBF MTBF≥200,000h
Срок службы 65000H
Тариф поступления за год ≤1%
Требования к запаха Отсутствие странного и вредного запаха
Требования к охраны окружающей среды на компонентах Все компоненты неэтилированные материалы, уступчивые с RoHS и VCCI - a
Требования к безопасности Уступчивый с UL60950 и CCC



Ранг безопасности и изоляции
Параметр Стандартные требования Примечание
Вход-выход 1500Vac/10mA//1min Отсутствие flashover, отсутствие нервного расстройства
Входн-земля 1500Vac/10mA//1min
Утечка настоящая <0>входной сигнал 220Vac
Зазмеление сопротивления <0>настоящий тест 25A
катод выхода 24V - земля <0>настоящий тест 1A
Сопротивление изоляции Вход-выход ≥10MΩ Под нормальной атмосферой, относительная влажность: 90%, испытывая напряжение тока: 500Vdc условия, сопротивление изоляции входного сигнала к выходу, входному сигналу, который нужно зарыть будут никакие более менее чем 10MΩ.
Входн-земля

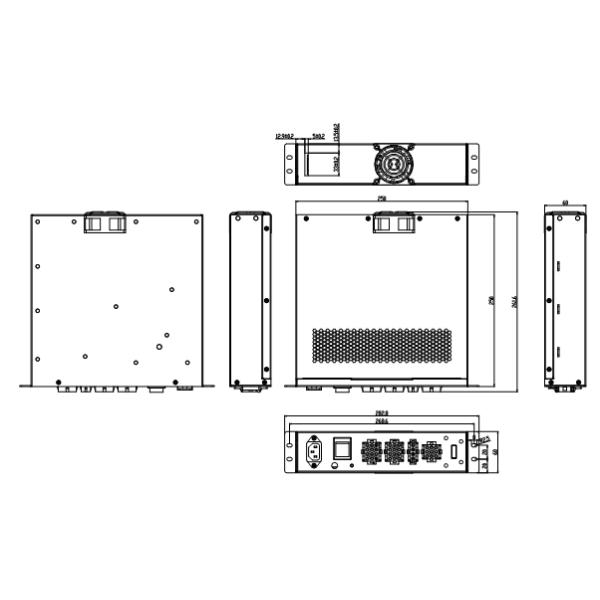

Механические спецификации
L×W×H (mm) Как следующая диаграмма
Вес (kg) ≤4Kg



Электропитание DC 24V выхода, электронное над электропитания/под предохранением от напряжения тока

3. сигнал

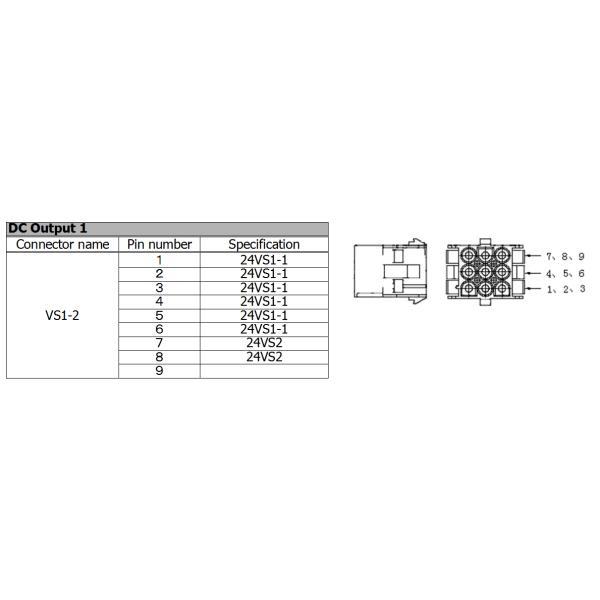

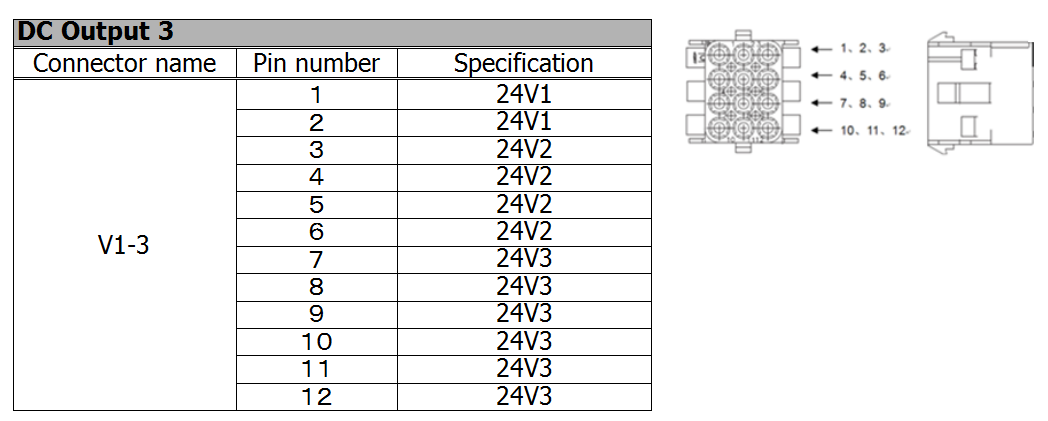

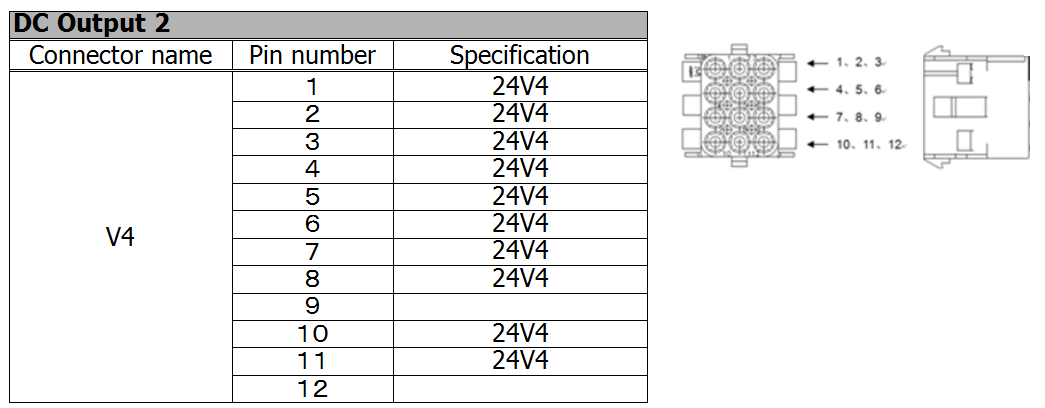

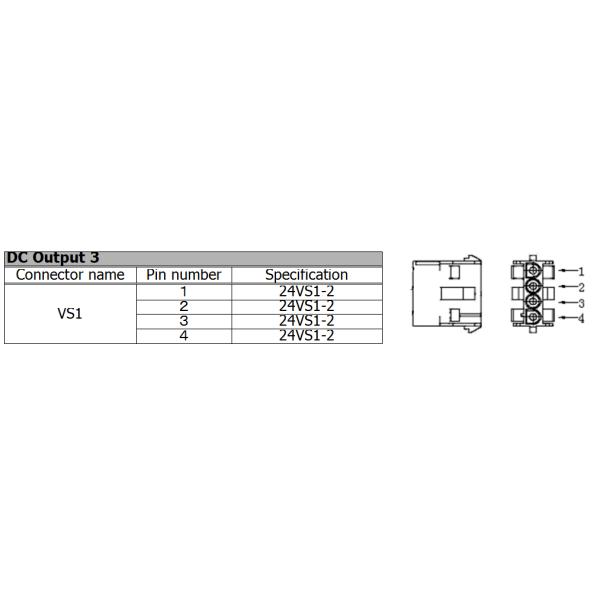

Определение вход-выхода терминальное



Электропитание DC 24V выхода, электронное над электропитания/под предохранением от напряжения тока

Электропитание DC 24V выхода, электронное над электропитания/под предохранением от напряжения тока



Электропитание DC 24V выхода, электронное над электропитания/под предохранением от напряжения тока

Электропитание DC 24V выхода, электронное над электропитания/под предохранением от напряжения тока



Фронт - панель



Электропитание DC 24V выхода, электронное над электропитания/под предохранением от напряжения тока





4. Упаковка и грузить



Электропитание DC 24V выхода, электронное над электропитания/под предохранением от напряжения тока



Наш агент доставки



Товары могут быть погружены морским путем, самолетом, курьером, по суше, поездом, etc.

Кроме следующего агента доставки, мы можем также искать агент доставки с самой лучшей ценой в фарфоре если вам нужно мы сделать для вас.



5. Наша информация о возможностях контактов



Мобильный телефон: 0086-13752765943

Телефон: 0086-0755 66600941

Электронная почта: info@estel.com.cn

lxf.estel@hotmail.com
Skype: fiona.liang10
