Профессиональный дистанционный контроль системы DC48V модуля выпрямителя тока телекоммуникаций
Профессиональный дистанционный контроль системы DC48V модуля выпрямителя тока телекоммуникаций
Профессиональный дистанционный контроль системы DC48V модуля выпрямителя тока телекоммуникаций
Профессиональный дистанционный контроль системы DC48V модуля выпрямителя тока телекоммуникаций
Спецификации
Номер модели :
GPE48150A
Место происхождения :
Шэньчжэнь, Китай (материк)
Количество минимального заказа :
1
Условия оплаты :
L/C, D/A, D/P, T/T, западное соединение
Способность поставки :
20 000 наборов в месяц
Срок поставки :
7-10 рабочих дней
Упаковывая детали :
коробка/деревянный случай
Режим установки :
19" шкаф
Фактор силы :
0,98
Частота входного сигнала :
45~65Хз
Применение :
На открытом воздухе шкаф телекоммуникаций
Уровень производительности :
92%
Ввод напряжения :
AC220V
Описание



Профессиональный дистанционный контроль системы DC48V модуля выпрямителя тока телекоммуникаций



Быстрые детали:



Место происхождения: Шэньчжэнь, Китай (материк) Ввод напряжения: AC220V
Фирменное наименование: ESTEL Напряжение тока выхода: DC48V
Номер модели: GPE48150A Уровень производительности: 92%
Название продукта: Система выпрямителя тока телекоммуникаций Частота 45~65Hz входного сигнала
Аттестация: ISO9001, CE, 3C, FCC, TLC Максимальное течение входного сигнала: 50A
Режим установки: 19" установленный шкаф Фактор силы: 0,98
Применение: на открытом воздухе шкаф телекоммуникаций

Компоненты:

модуль выпрямителя тока 5×30A,

модуль 1×monitoring

распределение силы



Условия оплаты & доставки:



Количество минимального заказа: 1 набор
Цена: переговоры
Условия оплаты: L/C, D/A, D/P, T/T, западное соединение
Способность поставки: 20 000 наборов в месяц
Срок поставки: 7-10 рабочих дней
Упаковывая детали: коробка/деревянный случай





1. Применение



(1) программа малого масштаба контролировала обменники

(2) сеть доступа

(3) оборудование для передачи

(4) мобильная телефонная связь

(5) наземная станция спутниковой связи

(6) связь микроволны



2. Особенности



(1) принятие технологии компенсации фактора активной силы с фактором >0.98

(2) широкий рабочий диапазон ввода напряжения AC: 90~290Vac

(3) температурная амплитуда рабочей температуры: -25°C~+55°C

(4) нул настоящий/техник переключения напряжения тока с высокой эффективностью ≥91%

(5) время существования батареи увеличиваемое идеальным управлением батареи, включая управление электрического заряда/разрядки, компенсацию влияния температуры батареи, тест емкости батареи, предохранение от доказательства соединения реверсирования, предохранение от etc низшего напряжения.

(6) Горяч-swappable

(7) над входного сигнала/под предохранением от напряжения тока

(8) выход над предохранением от напряжения тока

(9) выход над настоящей защитой

(10) предохранение от короткого замыкания выхода

(11) автоматическая настоящая публикация, параллельный выход

(12) врезанная установка



3. описание



GPE48150A врезало электрическую систему состоит из рамки распределения силы, контролирующ модуль и модуль выпрямителя тока. Вся система высоких надежности и представления, и может эксплуатироваться через программное обеспечение ПК.



4. Системная конфигурация GPE48150A



GPE48150A состоит из блока распределения силы, модуля выпрямителя тока (от 1 набора, до 3 наборов) и 1 контролируя модуля. Конфигурация опционная, как следующая таблица:



Конфигурация Модуль выпрямителя тока Контролировать модуль Распределение силы Примечание
Стандарт GPR4830A GPM48DI (с портом сети стандарта Ethernet)

Распределение силы AC: входной сигнал провода одиночной фазы 3, главная власть AC MCB 2 участков (50A);

Распределение силы DC: взрыватель батареи 80A×1;

LVLD: 40A×3

LVBD: 10A×1

 Для деталей, пожалуйста см. спецификации модулей.
Опционное 1 GPR4810A GPM48D (без порта сети стандарта Ethernet)
Опционные 2 GPR4815A
Опционные 3 GPR4820A



5. Принцип действия GPE48150A



Мощьности импульса первый входной сигнал AC-INPUT MCB и после этого питается в модуль выпрямителя тока после доказательства и фильтровать молнии. AC-INPUT действует как защита к нагрузке излишека и короткое замыкание к мощьности импульса. LOAD1-, LOAD2-, LOAD3-, LOAD4- подключены с 2 нагружают вниз контактор KM1, KM2. Батарея потребителя соединена со стороной выхода DC через ЛЕТУЧУЮ МЫШЬ MCB и KM2, и автомат защити цепи снабжает управление разъединения, перегрузку и предохранение от короткого замыкания батарея.



В нормальных условиях, каждый параметр модулей выпрямителя тока и блок распределения силы все под контролем контролируя модуля, работающ согласно параметру начальной установки или командам потребителя. Если недостатки основ AC, батарея приведут в действие к системе. С разрядкой батареи, терминальное напряжение тока начал батареи спустить. Когда напряжение тока батареи под -47V±0.5V, контролируя модуль отправляет DC под сигналом тревоги напряжения тока и когда напряжение тока батареи под -46.0V±0.5V (регулируемым), контролируя модуль будет контролировать контактор KM1 для того чтобы отрезать LOAD3 и LOAD4 и сохраняет силу к LOAD1 и LOAD2. Если падения напряжения тока батареи к -43.0V±0.5V (регулируемому), контролируя модуль будут контролировать контактор KM2 для того чтобы отрезать выход LOAD1 и LOAD2, то электрическая система остановит работать. Если внешние основы AC берут, то система нормально будет работать снова. (Все выше контролируя данные автоматически принимаемые значения системы и могут быть переустановлены потребителем).


За исключением предохранения от сверх-разрядки батареи, предохранение от сверх-температуры батареи или нагрузки запретительно под дефолтом, потребители могут отправить команду активировать или деактивировать согласно требовать.



6. Свойства GPE48150A



Входной сигнал
Параметр MIN. Типичный Максимальный. Блок Примечание
Ряд ввода напряжения 90 220 285 ВПТ
Частота входного сигнала 45 50 65 Hz
Течение входного сигнала     50
Фактор силы 0,98



Выход
Параметр MIN. Типичный Максимальный. Блок Примечание
Ряд напряжения тока выхода 42 53,5 58 Vdc
Ряд течения выхода 0   150 176~285VAC
0   75 90~175VAC
Пульсация (Vp-p)     200 mv На расклассифицированном вход-выходе, приложите конденсатор пленочного конденсатора 0.1uF и электролита HF 10uF, ширину связи осциллографа 20MHz.
Уровень производительности 90 92   % входной сигнал 220Vac
83 85   % входной сигнал 110Vac
Регулировка     ±1 %
Регулировка нагрузки     ±1 %
Линия регулировка     ±1 %



Оценка изоляции
Параметр MIN. Типичный Максимальный. Блок Примечание
Входн-шасси   2121   Vdc
Вход-выход   2121   Vdc
Выход - шасси   750   Vdc
Сопротивление изоляции На нормальном атмосферном давлении, относительная влажность: 90%, испытывая напряжение тока: 500vdc, изоляция вход-выхода, входн-земли, выход-земли не будет более менее чем 10MΩ



Окружающие требования
Параметры MIN. Типичный Максимальный. Блок Примечание
Работая temp -25   55 °C Когда ≥55°C, derating выход
Температура tempStorage хранения -40   80 °C
Относительная влажность 10   90 % отсутствие конденсировать
Атмосферное давление 70   106 KPa
Высота 0   3000 m
Охлаждая метод Принудительное охлаждение с вентилятором

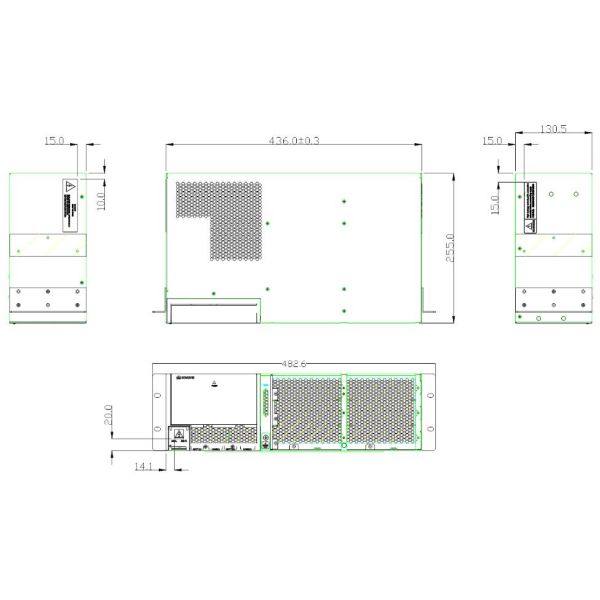

Механические спецификации
Размеры (mm) 482.6mm×255mm×130.5mm
Вес (kg)

≤11kg (включительно модуля)

≤5.175kg (рамка + распределение, исключение модуля)





Профессиональный дистанционный контроль системы DC48V модуля выпрямителя тока телекоммуникаций



7. Электрическая инструкция соединения



Шасси соединяется с внешней электрической сквозной доской интерфейса системы. Как показано в диаграмме ниже:



Профессиональный дистанционный контроль системы DC48V модуля выпрямителя тока телекоммуникаций



Инструкция терминала проводки:

  • НАГРУЗКА (+): анод нагрузки системы; НАГРУЗКА (-): катод нагрузки системы;
  • BATT (+) и BATT (-) интерфейс батареи



8. Упаковка и грузить


Профессиональный дистанционный контроль системы DC48V модуля выпрямителя тока телекоммуникаций

Наш агент доставки

Товары могут быть погружены морским путем, самолетом, курьером, по суше, поездом, etc.
Кроме следующего агента доставки, мы можем также искать агент доставки с самой лучшей ценой в фарфоре если вам нужно мы сделать для вас.
