2.Applications

Шкаф телекоммуникационного оборудования ET7575175-EQ на открытом воздухе главным образом использован в базовой станции беспроводной связи, как сообщение/комплексное обслуживание сети, система 4G, переключение доступа/передачи станция, аварийное сообщение/передача, etc.

3. Описание шкафа

3,1 структура и материал шкафа

Шкаф шкаф оборудования, включая 19" шкаф установки оборудования, с кондиционером и вентиляторами на парадном входе.

3,2 дверь и замок шкафа

Дверь шкафа использует врезанную структуру. И прибор предела двери может ограничивать раскрывая угол. Замок theftproof замок пункта 3, поддерживая padlock. Каждая дверь шкафа включает датчик открыть двери, работая вместе с блоком контроля окружающей среды.

4. Особенности

4,1 шкаф пылезащитн, sunproof и rainproof, который использовано в на открытом воздухе окружающей среде.

4,2 пользы кондиционер и вентиляторы шкафа охлаждая.

4,3 включая лампу освещения -48VDC.

4,4 план шкафа разумен, который облегчит доступ кабеля, фиксируя и заземляя. На дне шкафа, отверстия входа индивидуально для силового кабеля, кабеля сигнала и оптического кабеля.

4,5 все кабели, запечатывание и изоляция жары используемая в шкафе сделаны из пламени - retardant материалов.

4,6 шкаф включает 19" стандартный шкаф установки.

4,7 материал: хорошее качество гальванизировало стальное

4,8 поверхностное покрытие: обсаливающ, derusting, rustproof phosphating (или гальванизировать), покрытый порошок.

4,9 подшипник нагрузки шкафа: ≥600kg

4,10 предохранение от входа: IP55

4,11 retardance пламени: исполните с GB5169.7 тестом a

4,12 механическая прочность: каждая поверхность может принести чистосердечное давление >980N; после того как дверь открыта, свой наружный конец может принести чистосердечное давление >200N.

4,13 сопротивление изоляции: сопротивление изоляции между заземляющими приспособлениями и частями тела шкафа не ниже чем 2×104M/500V (DC).

4,14 выдержите напряжение тока: выдержите напряжение тока между заземляющее приспособление и шкаф части тела не низкий чем 3000V) (DC/1min.

5. Установка компонентов

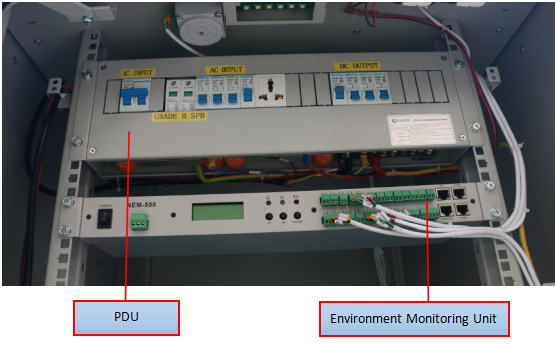

5,1 блок контроля PDU и окружающей среды установлен на 19" шкаф.

5,2 кондиционер и вентиляторы установлены на дверь шкафа. Кондиционер автоматического управления режим 2 вентилятора, когда температура внутри шкафа достигнет 35 градусов, вентилятор начнет работать автоматически.

6. Дизайн доказательства похищения

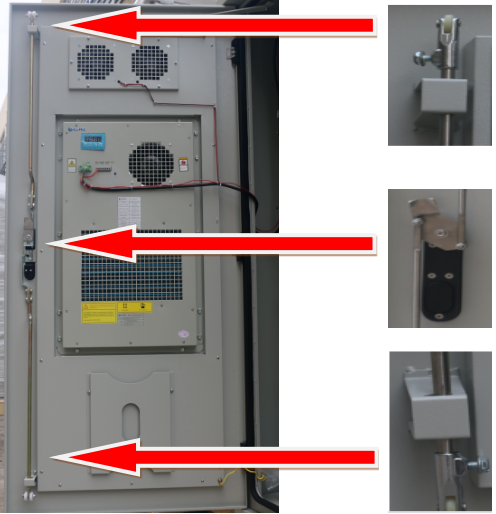

6,1 замок пункта 3

6,2 соединение и крепление

(1) использует анти--свободное продетое нитку соединение как соединение структуры и подателя. Анкерный болт для фиксируя погружения пользы шкафа горячего гальванизировал болты.

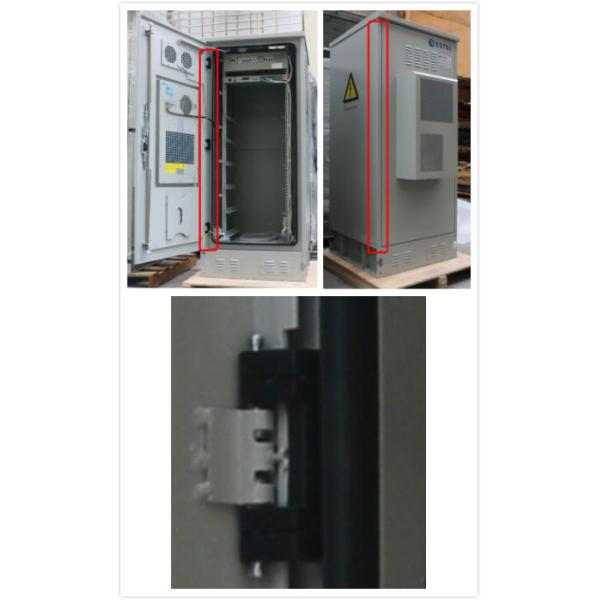

(2) шарниры двери используют внутреннюю установку шарнира mode.inside, внутри отладки, никакие наружные винты и врезанная дверь шкафа, эта дизайн может защитить шкаф против доступа похищения и воды. Используйте анти--свободное продетое нитку соединение как соединение структуры и подателя. Анкерный болт для фиксируя погружения пользы шкафа горячего гальванизировал болты.

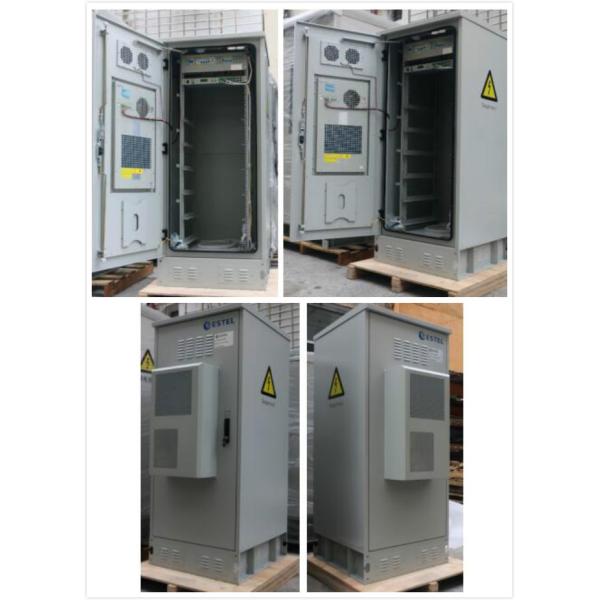

7. Изображение шкафа
