охлаждающая способность хладагента 1000В кондиционера воздуха Р134А шкафа 60Хз АК220В на открытом воздухе

1. Инструкции к кондиционеру

Кондиционер является одним из видов холодильного оборудования, разработанного для шкафа.Это применимо в месте, где внутреннее тепло шкафа очень велико, внутреннее электронное оборудование чувствительно к температуре окружающей среды и должно быть полностью изолировано внутри и снаружи.Этот продукт имеет множество функций, высокую надежность и имеет возможность начать работу без сложной отладки после включения питания.

Вентилятор во внутреннем циркуляционном воздушном тракте поглощает горячий воздух сверху, чтобы обеспечить теплообмен воздуха с ребрами испарителя, и направляет охлажденный воздух с нижней стороны кондиционера.Таким образом, воздух в шкафу может циркулировать для достижения цели снижения температуры.Между тем, вентилятор во внешнем воздушном тракте поглощает внешний холодный воздух с нижней стороны и выпускает горячий воздух с верхней стороны после теплообмена.

2. Параметры продукта

3. Подготовка и установка

3.1 Удаление упаковки и проверка

1. Подготовьте инструменты для установки: нож и ножницы, наденьте защитные перчатки.
2. Снимите упаковочную пленку и упаковочный ремень, затем снимите коробку и выньте кондиционер.
3. Пожалуйста, проверьте список вложений и сумки с аксессуарами в коробке, проверьте правильность модели кондиционера.

Примечания:
1. После снятия внешней упаковки убедитесь, что кондиционер установлен вертикально, а не горизонтально или вверх дном.
2. После снятия внешней упаковки внимательно проверьте, не поврежден ли внешний вид кондиционера и не загрязнен ли он маслом. Если внешний вид кондиционера имеет очевидную деформацию или масляное пятно, пожалуйста, своевременно свяжитесь с производителем.
3. Если нет необходимости немедленно устанавливать продукт или его необходимо транспортировать в другое место, пожалуйста, повторно упакуйте кондиционер после проверки.
4. Рекомендуется утилизировать распаковочные материалы.

3.2 Механический монтаж

Инструмент для установки: крестообразная отвертка.
Шаги установки:
1) Выберите место выреза на шкафу в соответствии со схемой отверстий, удалите область тени и сделайте отверстие для установки.
2) Установите фланец кондиционера рядом с дверцей шкафа. Плотно закрепите кондиционер на установочной поверхности шкафа винтами M5.
3) Убедитесь, что кондиционер установлен ровно и надежно.

Примечания:
1) Проверьте гладкость дренажного контура кондиционера, если он заблокирован.
2) При определении местоположения монтажного отверстия в шкафу следует избегать того, чтобы впускные и выпускные отверстия для воздуха внутри шкафа не были заблокированы какими-либо компонентами внутри шкафа, а расстояние между ними должно быть более 150 мм по горизонтали;в противном случае это может привести к короткому замыканию возвратного воздуха, ухудшению охлаждающего эффекта и т. д.;
3) при переноске или перемещении кондиционера следует соблюдать осторожность, чтобы не столкнуться с ним и не поцарапать его покрытие поверхности;

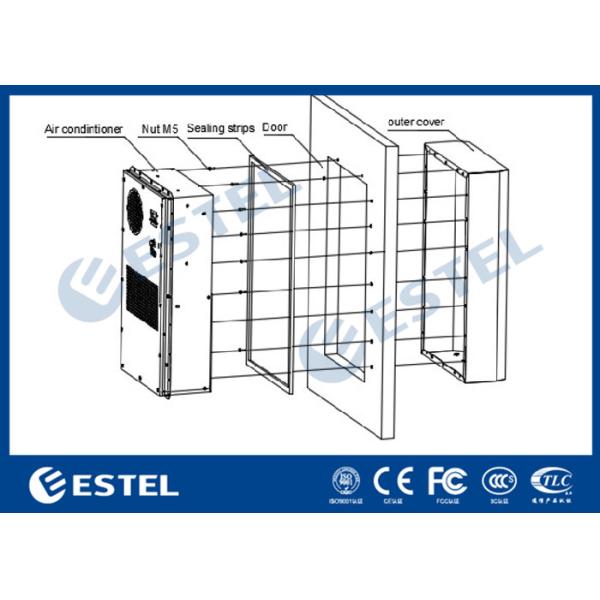

4. Схема установки

Примечание: схема установки предназначена только для справки, конкретная схема установки должна определяться в соответствии с условиями фактического использования.

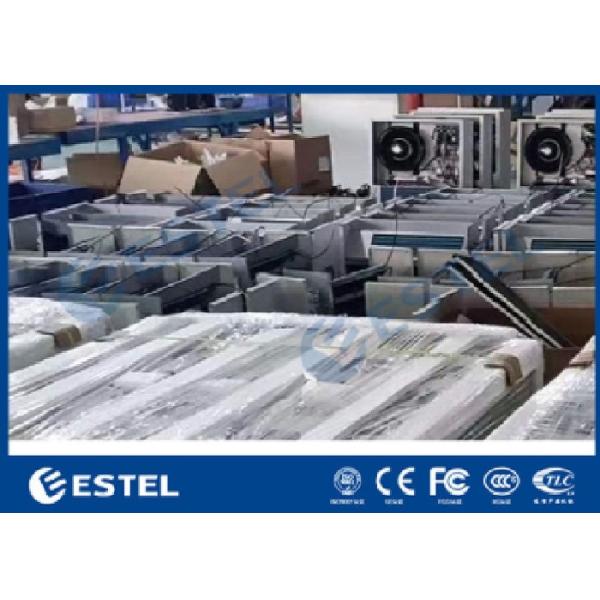

5. Заводские изображения
