4-проводной детектор дыма системы мониторинга безопасности ДК32~52В Фотоэлесирик

1. Инструкция по производству

Этот продукт, называемый фотоэлектрическим детектором дыма (в дальнейшем называемый детектором), улавливает дым с помощью пары инфракрасных диодов.Принцип обнаружения заключается в том, что гранулы в дыме могут отражать инфракрасный свет.Инфракрасные диоды размещены в специальной камере.Камера может экранировать внешний свет, но не влияет на проникающий в нее дым.Пока дыма нет, диод может принимать очень слабый инфракрасный свет.Когда дым попадает в камеру, диод может получать все больше и больше света, а извещатель может выдавать сигнал тревоги, когда дым достигает определенной плотности.Чтобы уменьшить помехи и снизить энергопотребление, излучающая схема принимает импульсный сигнал.Продукт в соответствии с сетевым подходом представляет собой 4-х проводные извещатели.

2. Спецификация продукта

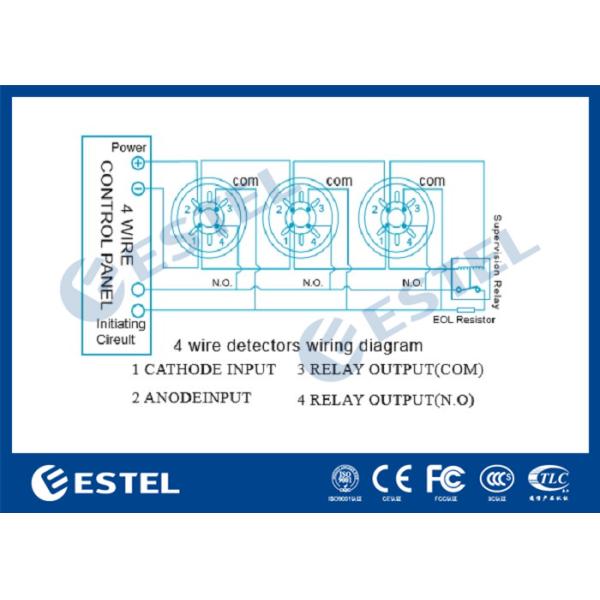

3. Описание подключения

4-х проводные датчики дыма:

«1» и «2» для входа питания постоянного тока, неполяризованного.

«3» для релейного выхода, ком.

«4» для релейного выхода NC или NO

4. Особенности продукта

• Сильная приспособляемость к обстоятельствам
• SMT дизайн, высокая стабильность
• 32–52 В постоянного тока, широкий диапазон рабочих напряжений
• Низкий ток в режиме ожидания
• Источник питания неполяризованный вход
• Двойной светодиод для обзора на 360 градусов
• Мигающий светодиодный индикатор питания
• Анти-электромагнитные помехи.

5. Схема продукта

6. Уведомление

1. Детектор нельзя устанавливать в худших условиях.Например, самое холодное, самое жаркое, пыльное, не снимайте пылезащитный кожух, пока не начнете использовать детектор.

2. Убедитесь, что в радиусе 0,5 м от извещателя нет препятствий.

3. Держите расстояние между извещателем и стеной более 05 .м.

4. Убедитесь, что расстояние между детекторами не превышает 15 м.А расстояние между извещателем и углом должно быть меньше половины расстояния между извещателями.

5. Установите извещатель горизонтально.Если необходимо установить под наклоном, держите угол менее 45 градусов)

6. Основание детектора должно быть прочным, проводные соединения должны быть надежными.

7. Рекомендации следует проводить каждые шесть месяцев испытание с имитацией пожара, проверка работоспособности извещателей.

8. По различным причинам, включая, помимо прочего, изменения условий окружающей среды, сбои в электроснабжении и вмешательство в работу, продукт может работать не так, как ожидалось. Пользователю рекомендуется принять все необходимые меры предосторожности для его/ее безопасности и защиты его/ее/ее. ее собственность.
